2.1

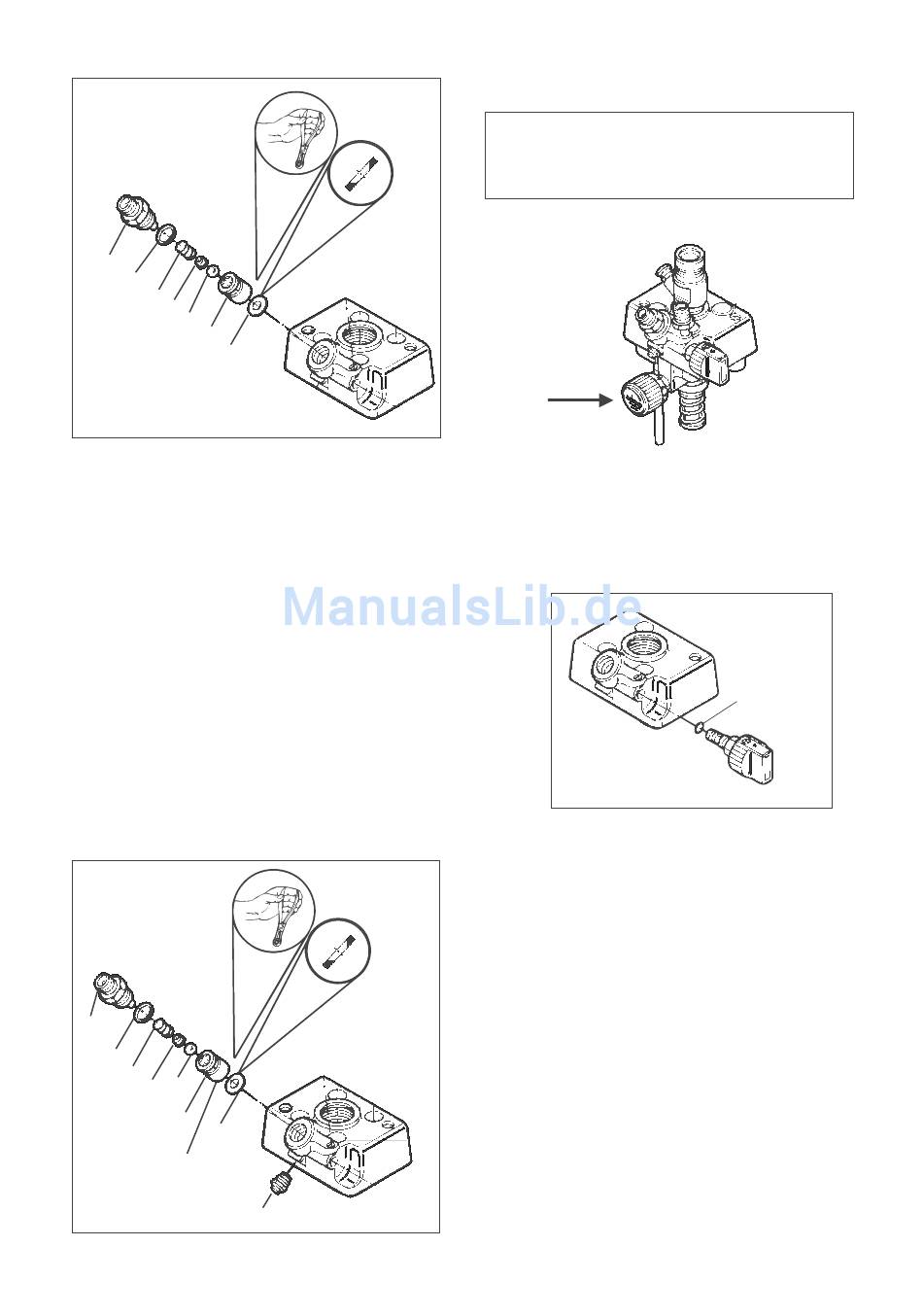

Auslaßventil mit Drücker
Finish 300
2.1.1
Mit Gabelschlüssel 24 Verschraubung (8)
abschrauben.
2.1.2
O-Ring (7), Druckfeder (6), Federstützring
(5) und Kugel (4) entfernen.
2.1.3
Drücker (1) mit Gabelschlüssel 13 abschrau-
ben.
2.1.4
Ventilsitzaufnahme (3) mit Schraubendreher
lockern und mit Außen-Einsprengzange
Form A / Grösse A1
2.1.5
Dichtringe (2 und 7) ersetzen.
2.1.6
Montage erfolgt in umgekehrter
Reihenfolge.
zu 2.1.5 Dichtring (2) mit Stufenseite nach oben in
Gewindebohrung einlegen.
zu 2.1.4 Ventilsitzaufnahme (3) mit der Fläche A in
Richtung Drücker (1) in die Farbstufe ein-
schieben.
zu 3.1.1 Gewinde der Verschraubung (8) vor dem
Einbau mit Öl oder Maschinenfett schmieren.
*
Bestell.-Nr. 8799 001 (Seegerringzange)
)
Service Set Auslaßventil (Pos. 2, 3, 4, 5 ,6, 7
Bestell-Nr. 0252 702 Finish 300
8
7
6
4
5
3
2
A
*
herausziehen.
1
3. Druckregelventil
Austausch oder Reparatur nur durch den
Kundendienst.
Betriebsdruck ist vom Kundendienst neu einzu-
stellen.
4. Entlastungsventil
Defektes Entlastungsventil als Einheit ersetzen.
Nur O-Ring (1) als Einzelteil austauschbar.
