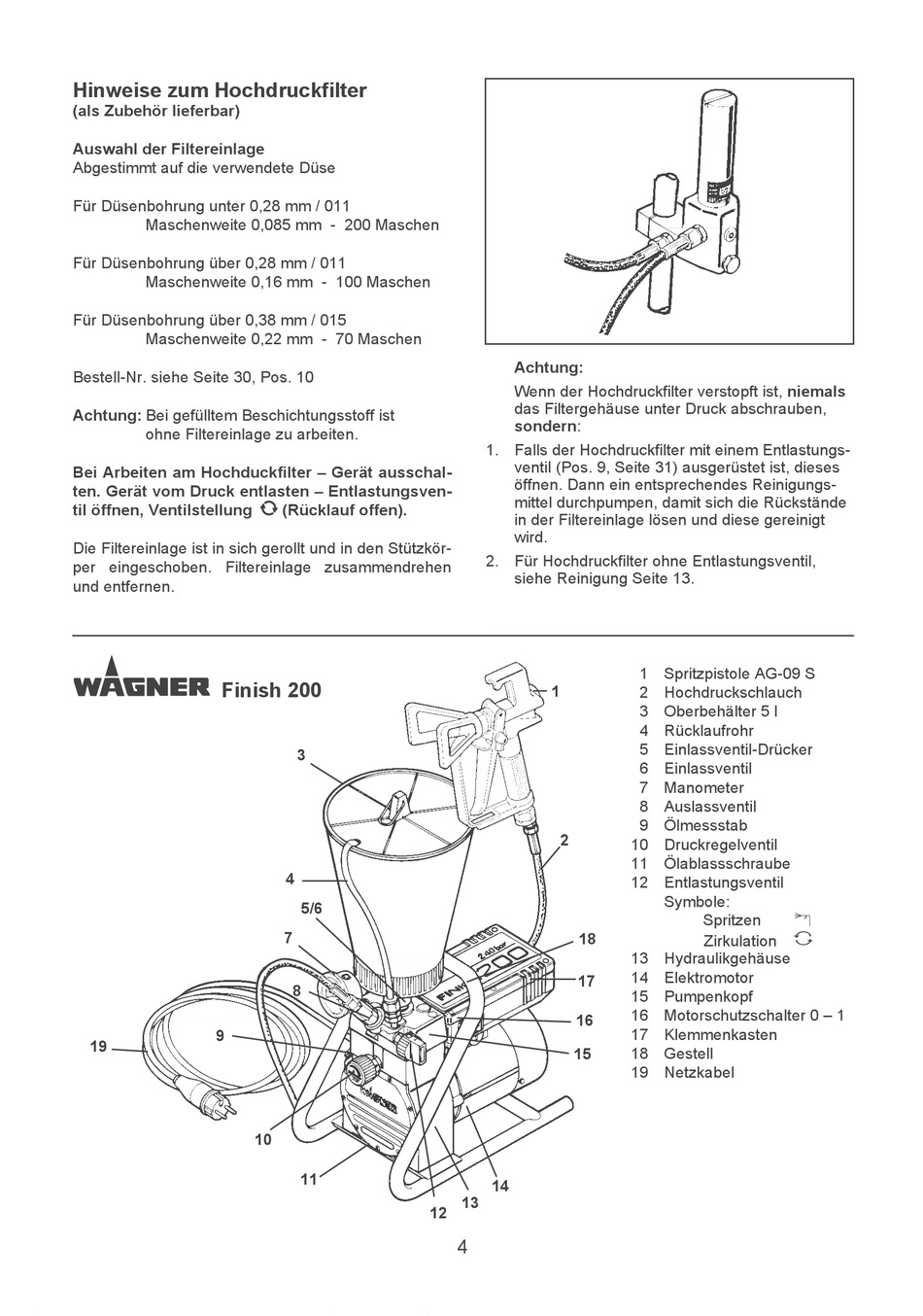

Hinweise Zum Hochdruckfilter; Erklärungsbild Finish 200 - WAGNER Finish 200 Betriebsanleitung

Hinweise zum Hochdruckfilter

(als Zubehör lieferbar)
Auswahl der Filtereinlage
Abgestimmt auf die verwendete Düse
Für Düsenbohrung unter 0,28 mm / 011
Maschenweite 0,085 mm - 200 Maschen
Für Düsenbohrung über 0,28 mm / 011
Maschenweite 0,16 mm - 100 Maschen
Für Düsenbohrung über 0,38 mm / 015
Maschenweite 0,22 mm - 70 Maschen
Bestell-Nr. siehe Seite 30, Pos. 10
Achtung: Bei gefülltem Beschichtungsstoff ist
ohne Filtereinlage zu arbeiten.
Bei Arbeiten am Hochduckfilter – Gerät ausschal-
ten. Gerät vom Druck entlasten – Entlastungsven-
til öffnen, Ventilstellung k k
Die Filtereinlage ist in sich gerollt und in den Stützkör-
per eingeschoben. Filtereinlage zusammendrehen
und entfernen.
Finish 200
9
19
k (Rücklauf offen). k
3
4
5/6
7
8
10
11
Achtung:
Wenn der Hochdruckfilter verstopft ist, niemals
das Filtergehäuse unter Druck abschrauben,
sondern:
1. Falls der Hochdruckfilter mit einem Entlastungs-
ventil (Pos. 9, Seite 31) ausgerüstet ist, dieses
öffnen. Dann ein entsprechendes Reinigungs-
mittel durchpumpen, damit sich die Rückstände
in der Filtereinlage lösen und diese gereinigt
wird.
2. Für Hochdruckfilter ohne Entlastungsventil,
siehe Reinigung Seite 13.
1
2
18
17
16
15
14
13
12
4
1 Spritzpistole AG-09 S
2 Hochdruckschlauch
3 Oberbehälter 5 l
4 Rücklaufrohr
5 Einlassventil-Drücker
6 Einlassventil
7 Manometer
8 Auslassventil
9 Ölmessstab
10 Druckregelventil
11 Ölablassschraube
12 Entlastungsventil
Symbole:
Spritzen
Zirkulation
13 Hydraulikgehäuse
14 Elektromotor
15 Pumpenkopf
16 Motorschutzschalter 0 – 1
17 Klemmenkasten
18 Gestell
19 Netzkabel
