Inbetriebnahme

1 Vor Anschluss an das Stromnetz darauf achten,
dass die Netzspannung übereinstimmt mit der An-
gabe auf dem Leistungsschild.
Der Anschluss muss über eine vorschriftsmässig
geerdete Schutzkontakt-Steckdose erfolgen.

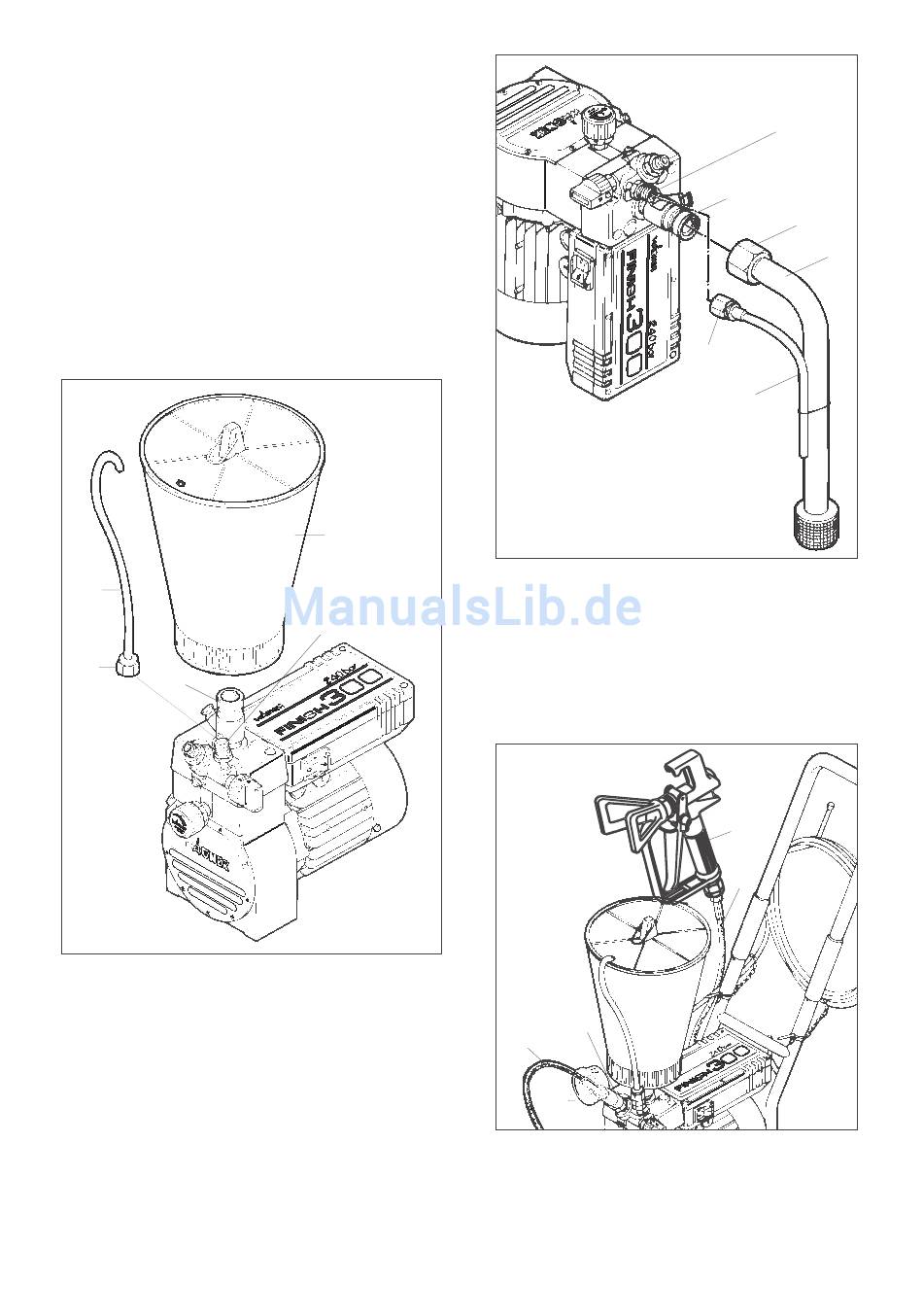

2. Montage des 5 Liter Oberbehälters
Oberbehälter (1) auf das Einlassventil (2) schrau-
ben. Rücklaufrohr (3) in Oberbehälter (1) einhän-
gen, Überwurfmutter (4) auf den Rücklaufstutzen
(5) schrauben.
3
4
2
3. Montage des Ansaugsystems bei Finish 300
Überwurfmutter (1) des Ansaugrohres (2) auf das
Einlassventil (3) schrauben. Überwurfmutter (4)
des Rücklaufrohres (5) auf den Rücklaufstutzen
(6) schrauben.
1
4.
5
5.
9
Hochdruckschlauch (1) mit Gabelschlüssel
19 an Manometer-Kombination (2) anschrauben.
Am anderen Ende des Hochdruckschlauches
Spritzpistole (4) mit geeigneter Düse an-
schliessen.
Beim Anziehen oder Lösen des Hochdruck-
schlauches - an der Manometer-Kombination
(2) mit Gabelschlüssel 24 gegenhalten.
2
1
Hydraulikstufe entlüften
Beim Transport kann Luft in das Hydrauliksystem
gelangen. Gerät zuerst ohne Beschichtungsstoff
in Betrieb nehmen.
Druckregulierknopf drei Umdrehungen nach links
drehen.
6
3
1
2
4
5
4
1
