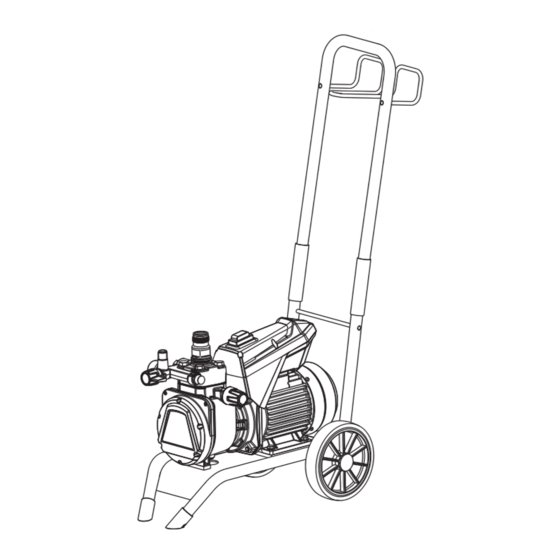

WAGNER SUPER FINISH 23 PRO Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SUPER FINISH 23 PRO:
- Originalbetriebsanleitung (132 Seiten)
Verwandte Anleitungen für WAGNER SUPER FINISH 23 PRO
Inhaltszusammenfassung für WAGNER SUPER FINISH 23 PRO

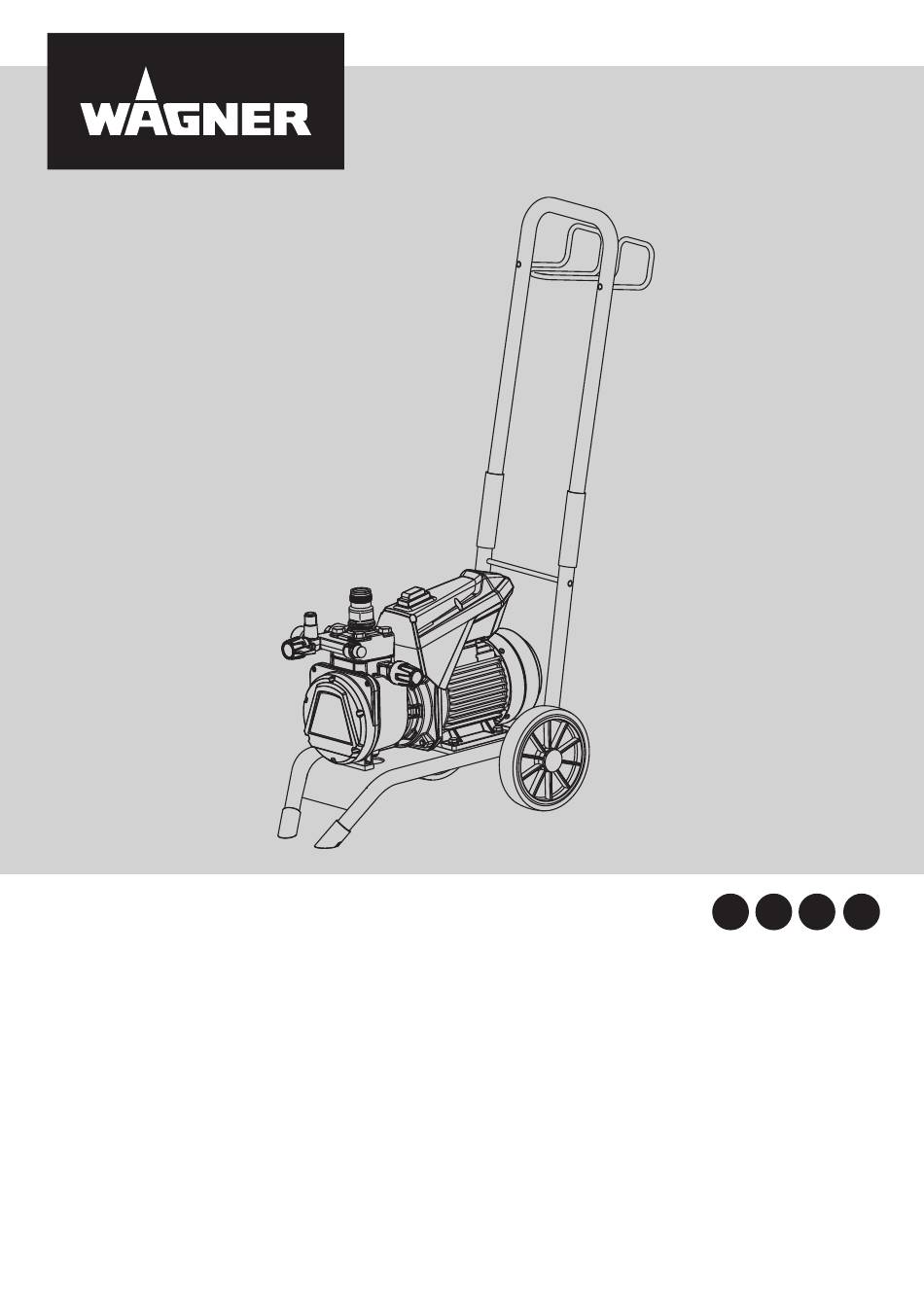

- Seite 1 SUPER FINISH 23 PRO DE EN FR AIRLESS HIGH-PRESSURE SPRAYING UNIT ORIGINALBETRIEBSANLEITUNG - DE - Betriebsanleitung - EN - Operating manual - FR - Mode d'emploi - ES - Manual de instrucciones wagner-group.com...
-
Seite 2: Inhaltsverzeichnis
Hilfe bei Störungen __________________________ 19 Ausrüstung __________________________________6 ERSATZEILE UND ZUBEHÖR _________________ 20 2.19 Arbeiten an elektrischen Bauteilen _______________6 11.1 Zubehör für Super Finish 23 Pro ________________ 20 2.20 Aufstellung in unebenem Gelände _______________6 11.2 Ersatzteilliste Super Finish 23 Pro ______________ 22 ANWENDUNGSÜBERSICHT / GERÄTEBESCHREI 11.3... -
Seite 3: Allgemeine Sicherheitshinweise
Super Finish 23 Pro SICHERHEITSVORSCHRIFTEN Umgebung nicht vermeidbar ist, verwenden Sie ALLGEMEINE SICHERHEITSHINWEISE einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verhindert das Risiko eines Warnung! Lesen Sie alle Sicherheitshinweise, Anweisungen, elektrischen Schlages. Bebilderungen und technische Daten, mit denen dieses Elektrowerkzeug versehen ist. -
Seite 4: Sicherheitsvorschriften Für Das Airless Spritzen
Super Finish 23 Pro SICHERHEITSVORSCHRIFTEN Leistungsbereich. SICHERHEITSVORSCHRIFTEN FÜR b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter DAS AIRLESS SPRITZEN defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Alle gültigen lokalen Sicherheitsanforderungen sind zu be- achten. -
Seite 5: Verletzungsgefahr Durch Den Spritzstrahl
Super Finish 23 Pro SICHERHEITSVORSCHRIFTEN VERLETZUNGSGEFAHR DURCH DEN MAX. BETRIEBSDRUCK SPRITZSTRAHL Der zulässige Betriebsdruck für die Spritzpistole, Spritzpi- stolenzubehör, Gerätezubehör und Hochdruckschlauch darf Achtung Verletzungsgefahr durch Injektion! nicht unter dem am Gerät angegebenen maximalen Betriebs- Nie die Spritzpistole auf sich, Personen und druck von 25 MPa (250 bar) liegen. -
Seite 6: Gerät Im Einsatz Auf Baustellen Und Werkstätten
Super Finish 23 Pro SICHERHEITSVORSCHRIFTEN 2.12 2.20 GERÄT IM EINSATZ AUF BAUSTELLEN UND AUFSTELLUNG IN UNEBENEM GELÄNDE WERKSTÄTTEN Die Vorderseite muss nach unten zeigen, um ein Wegrutschen Anschluss an das Stromnetz darf nur über einen besonderen zu vermeiden. Speisepunkt mit einer Fehlerstromschutzeinrichtung mit INF Auf schrägen Untergründen ist das Gerät nicht zu... -
Seite 7: Anwendungsübersicht / Gerätebeschreibung
Lacke und Lackfarben, Zweikomponenten Be- schichtungssto e, Dispersionen, Latexfarben. Die Verarbeitung anderer Beschichtungssto e sollte nur nach Rückfrage bei der Firma Wagner erfolgen, da die Haltbarkeit und auch die Sicherheit des Gerätes dadurch beeinträchtigt werden können. Achten Sie auf Airless - Qualität bei den zu verarbeitenden Beschichtungssto en. -
Seite 8: Erklärungsbilder
Super Finish 23 Pro ANWENDUNGSÜBERSICHT / GERÄTEBESCHREIBUNG ERKLÄRUNGSBILDER Düsenhalter mit Düse* Spritzpistole* Hochdruckschlauch* Anschluss für Hochdruckschlauch* Manometer* Druckregelventil EIN / AUS Schalter Druckentlastungsventil Spritzen Zirkulation Rücklaufschlauch* 10 Ansaugsystem* 11 Oberbehälter* 12 Auslassventil 13 Ölmessstab 14 Reinigungsbehälter 15 Schlauchhalter 16 Pistolenhalter 17 Werkzeugtasche (ohne Abbildung) *Zubehör. -
Seite 9: Einstellung Der Deichsel
Super Finish 23 Pro ANWENDUNGSÜBERSICHT / GERÄTEBESCHREIBUNG EINSTELLUNG DER DEICHSEL TECHNISCHE DATEN Klappen Sie die Deichsel (1) nach oben (die Hülsen fallen nach Spannung : 230 - 240 Volt ~, 50 Hz unten und xieren die Deichsel in der Endposition). -
Seite 10: Inbetriebnahme
Super Finish 23 Pro INBETRIEBNAHME HOCHDRUCKSCHLAUCH UND SPRITZPISTOLE INBETRIEBNAHME 1. Hochdruckschlauch (9) am Schlauchanschluss anschrau- Drücken Sie vor der Inbetriebnahme von ben. oben auf das Einlassventil im Beschichtungs- 2. Spritzpistole (10) am Hochdruckschlauch anschrauben. sto eingang (4). Dadurch wird sichergestellt, 3. -
Seite 11: Bei Erstinbetriebnahme
Super Finish 23 Pro INBETRIEBNAHME BEI ERSTINBETRIEBNAHME REINIGUNG VON KONSERVIERUNGSMITTEL Gerät mit Ansaugsystem 1. Ansaugsystem in einen mit geeignetem Reinigungsmittel gefüllten Behälter eintauchen. (Empfehlung: Wasser) Gerät mit Oberbehälter 2. Geeignetes Reinigungsmittel in den Oberbehälter einfül- len. (Empfehlung: Wasser) 3. Druckentlastungsventil (Pos. 1) auf (Zirkulation) stel- len, das Gerät läuft an. -
Seite 12: Spritztechnik
Spritzbild erzeugt werden kann, um Sprühnebel zu minimieren. • Um bei Lackierarbeiten besonders gute Ober ächen zu erzielen, gibt es spezielle Zubehöre im Wagner Programm, 10-25cm z.B. die FineFinish Düsen. Ihr Wagner Händler berät Sie gern. 10-25cm 10-25cm 30% Überlappen... -
Seite 13: Handhabung Des Hochdruckschlauches
Beim Einsatz von schnelltrocknenden oder Darauf achten, dass der Hochdruckschlauch sich nicht ver- Zweikomponenten-Beschichtungssto en, dreht. Durch Verwendung einer Wagner Spritzpistole mit Gerät unbedingt innerhalb der Verarbei- Drehgelenk und einer Schlauchtrommel kann dies verhindert tungszeit mit geeignetem Reinigungsmittel werden. -
Seite 14: Gerätereinigung
Super Finish 23 Pro GERÄTEREINIGUNG GERÄTEREINIGUNG Sauberkeit ist die sicherste Gewährleistung für einen stö- • Gerät mit Oberbehälter rungsfreien Betrieb. Nach Beendigung der Spritzarbeiten Ge- 1. Druckentlastungsventil auf (Zirkulation) stellen. rät reinigen. Auf keinen Fall dürfen Beschichtungssto reste im 2. Gerät mit EIN /AUS Schalter einschalten (Pos. I). -
Seite 15: Gerätereinigung Von Außen
Super Finish 23 Pro GERÄTEREINIGUNG GERÄTEREINIGUNG VON AUSSEN HOCHDRUCKFILTER ZUBEHÖR 1. Druckentlastungsventil auf (Druckentlastung, Zirkula- Zuerst Netzstecker aus der Steckdose ziehen. tion) stellen. Kurzschlussgefahr durch eindringendes Was- 2. Gerät mit EIN /AUS Schalter ausschalten (Pos. 0) ser! 3. Hochdruck lter ö nen und Filtereinlage reinigen, dazu: Gerät niemals mit Hochdruck- oder Dampf-... -
Seite 16: Reinigung Der Airless-Spritzpistole
Super Finish 23 Pro GERÄTEREINIGUNG / WARTUNG REINIGUNG DER AIRLESS SPRITZPISTOLE WARTUNG 1. Airless-Spritzpistole bei niedrigem Betriebsdruck mit ge- eignetem Reinigungsmittel durchspülen. ALLGEMEINE WARTUNG 2. Düse gründlich mit geeignetem Reinigungsmittel reini- Aus Sicherheitsgründen ist eine jährliche In- gen, so dass keine Beschichtungssto reste zurückblei- spektion durch Fachleute dringend empfoh- ben. -
Seite 17: Reparaturen Am Gerät
Super Finish 23 Pro REPARATUREN AM GERÄT REPARATUREN AM GERÄT Gerät ausschalten. Vor allen Reparaturen – Netzstecker aus der Steckdose ziehen. 10.1 EINLASSVENTIL 1. Beiliegenden Schlüssel (30mm) am Gehäuse (1) ansetzen. 2. Mit leichten Hammerschlägen auf das Schlüsselende das Gehäuse (1) lösen. -
Seite 18: Auslassventil
Super Finish 23 Pro REPARATUREN AM GERÄT 10.2 10.3 AUSLASSVENTIL DRUCKREGELVENTIL 1. Auslassventil mit Schlüssel (22mm) aus der Farbstufe he- Druckregelventil (1) nur vom Kundendienst rausschrauben. austauschen lassen. 2. Vorsichtig Spange (1) mit beiliegendem Schraubendreher Der max. Betriebsdruck ist vom Kunden- abziehen, Druckfeder (2) drückt Kugel (4) und Ventilsitz (5) -
Seite 19: Hilfe Bei Störungen
Spritzstrahl zusam- men, Manometer zeigt den- noch hohen Druck an Düse verstopft Düse reinigen Gerät erzeugt nicht den max. Entlastungsventil defekt Wenden Sie sich an den Wagner Kunden- möglichen Druck, am Rück- dienst. laufschlauch tritt trotz Spritz- stellung Farbe aus... -
Seite 20: Ersatzeile Und Zubehör
Super Finish 23 Pro ERSATZTEILE UND ZUBEHÖR ERSATZEILE UND ZUBEHÖR 11.1 ZUBEHÖR FÜR SF 23 PRO Zubehör: POS. BENENNUNG BESTELL-NR. POS. BENENNUNG BESTELL-NR. Spritzpistole Vector Pro (2 Finger) 0538 041 Düsenverlängerung Spritzpistole Vector Pro (4 Finger) 0538 040 Länge 12,5 cm... -
Seite 21: Hea Düsen Für Nebelarmes Spritzen Mit Niederdruck
Druck des Spritzgerätes deutlich nach unten zu regulieren und im Niedrigdruckbereich zu arbeiten (idealerweise bei 80 - 140 bar). Dabei können die Düsen mit allen TradeTip 3 Düsenhaltern und WAGNER Geräten verwendet werden. Manche Farben müssen eventuell verdünnt werden, um ein optimales Ergebnis zu erzielen. Die Experten der Wagner Anwendungstechnik haben deshalb eine Vielzahl von Materialien für Sie getestet. -
Seite 22: Ersatzteilliste Super Finish 23 Pro
Super Finish 23 Pro ERSATZTEILE UND ZUBEHÖR 11.2 ERSATZTEILLISTE SF 23 PRO POS. BESTELL-NR BENENNUNG 9953696 Motorschutzschalter 2393002 Linsen-Blechschraube 4,2 x 45 (2 Stk.) 2393003 Linsen-Blechschraube 4,2 x 25 (2 Stk.) 2388381 Linsen-Blechschraube 4,2 x 22 2388377 Scheibe 2369533 Deckel... - Seite 23 Super Finish 23 Pro ERSATZTEILE UND ZUBEHÖR Ersatzteilbild SF 23 Pro...
-
Seite 24: Ersatzteilliste Hochdruck Lter (Zubehör)
Super Finish 23 Pro ERSATZTEILE UND ZUBEHÖR 11.3 11.4 ERSATZTEILLISTE HOCHDRUCKFILTER ERSATZTEILLISTE OBERBEHÄLTER ZUBEHÖR POS. BESTELL-NR BENENNUNG POS. BESTELL-NR BENENNUNG 0341 265 Oberbehälter 5l, kpl. (Pos. 2-6) 0097 123 Hochdruck lter HF- 01 kpl. 0097 301 Filterblock 0340 901 Deckel 0097 302 Filtergehäuse... -
Seite 25: Ersatzteilliste Wagen
Super Finish 23 Pro ERSATZTEILE UND ZUBEHÖR 11.5 ERSATZTEILLISTE WAGEN POS. BESTELL-NR BENENNUNG 2369570 Deichsel 13806 Hülse 2396299 Halbhohlniete 2369585 Reinigungsbehälter 2393786 Halter Reinigungsbehälter 2369550 Wagenuntergestell 2369578 Dämpfungsfuß 9920304 Scheibe 2391181 Zylinderkopfschraube 2393118 Dämpfungsfuß kpl. (Pos. 7-9) 9900118 Sechskantschraube 2369545 Dämpfungsplatte... -
Seite 26: Servicenetz In Deutschland
Super Finish 23 Pro SERVICENETZ IN DEUTSCHLAND SERVICENETZ IN DEUTSCHLAND Bei Fragen zu unseren Produkten oder technischen Problemen helfen Ihnen unsere Experten gerne weiter. Kundenzentrum T 07544 - 505-1666 F 07544 - 505-1155 email: kundenzentrum@wagner-group.com Reparatur Hotline T 075 44 - 505-1520 Mo-Do. -
Seite 27: Garantieerklärung
Recht, ist dieses Produkt nicht über den Hausmüll zu entsorgen, sondern muss der umweltgerechten Wiederver- wertung zugeführt werden! Ihr Wagner - Altgerät wird von uns, bzw. unseren Handels- vertretungen zurückgenommen und für Sie umweltgerecht Änderungen vorbehalten entsorgt. Wenden Sie sich in diesem Fall an einen unserer Service-Stützpunkte, bzw. - Seite 28 Info@orkla.se Deutschland conseil@euromair.com Tel.: +49 / 75 44 / 505 -1664 Fax: +49 / 75 44 / 505 -1155 wagner@wagner-group.com www.wagner-group.com AUS Wagner Spraytech Australia Pty. Ltd. « » 8 – 10 Dansu Court 143960 , 18 Hallam, Victoria, 3803 , .
