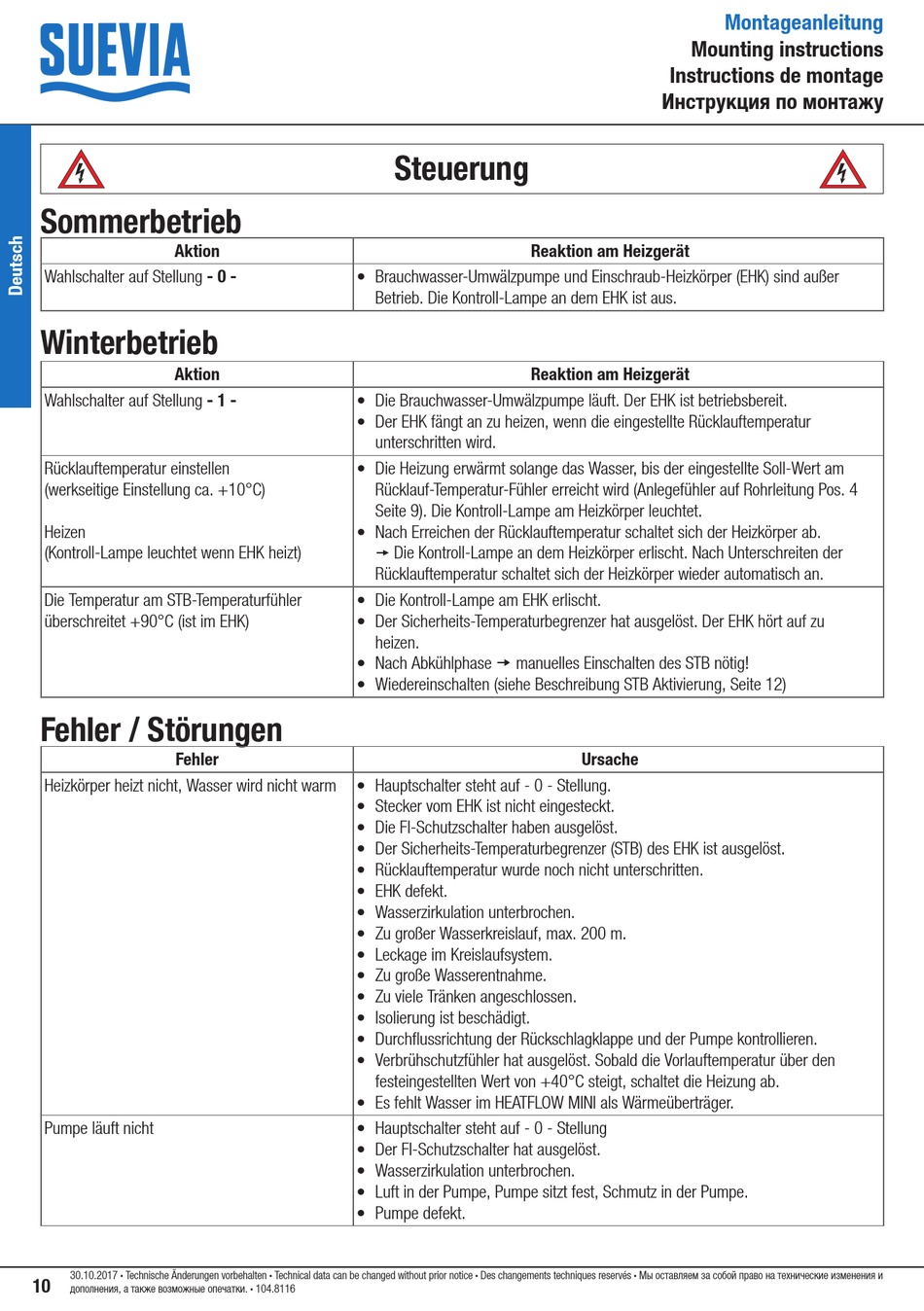

Steuerung - SUEVIA HEATFLOW MINI Montageanleitung

Sommerbetrieb
Aktion
Wahlschalter auf Stellung - 0 -
Winterbetrieb
Aktion
Wahlschalter auf Stellung - 1 -
Rücklauftemperatur einstellen
(werkseitige Einstellung ca. +10°C)
Heizen
(Kontroll-Lampe leuchtet wenn EHK heizt)
Die Temperatur am STB-Temperaturfühler
überschreitet +90°C (ist im EHK)
Fehler / Störungen
Fehler
Heizkörper heizt nicht, Wasser wird nicht warm
Pumpe läuft nicht
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
10
дополнения, а также возможные опечатки. · 104.8116

Steuerung

Reaktion am Heizgerät
• Brauchwasser-Umwälzpumpe und Einschraub-Heizkörper (EHK) sind außer
Betrieb. Die Kontroll-Lampe an dem EHK ist aus.
Reaktion am Heizgerät
• Die Brauchwasser-Umwälzpumpe läuft. Der EHK ist betriebsbereit.
• Der EHK fängt an zu heizen, wenn die eingestellte Rücklauftemperatur
unterschritten wird.
• Die Heizung erwärmt solange das Wasser, bis der eingestellte Soll-Wert am
Rücklauf-Temperatur-Fühler erreicht wird (Anlegefühler auf Rohrleitung Pos. 4
Seite 9). Die Kontroll-Lampe am Heizkörper leuchtet.
• Nach Erreichen der Rücklauftemperatur schaltet sich der Heizkörper ab.
Die Kontroll-Lampe an dem Heizkörper erlischt. Nach Unterschreiten der

Rücklauftemperatur schaltet sich der Heizkörper wieder automatisch an.
• Die Kontroll-Lampe am EHK erlischt.
• Der Sicherheits-Temperaturbegrenzer hat ausgelöst. Der EHK hört auf zu
heizen.
• Nach Abkühlphase  manuelles Einschalten des STB nötig!
• Wiedereinschalten (siehe Beschreibung STB Aktivierung, Seite 12)
• Hauptschalter steht auf - 0 - Stellung.
• Stecker vom EHK ist nicht eingesteckt.
• Die FI-Schutzschalter haben ausgelöst.
• Der Sicherheits-Temperaturbegrenzer (STB) des EHK ist ausgelöst.
• Rücklauftemperatur wurde noch nicht unterschritten.
• EHK defekt.
• Wasserzirkulation unterbrochen.
• Zu großer Wasserkreislauf, max. 200 m.
• Leckage im Kreislaufsystem.
• Zu große Wasserentnahme.
• Zu viele Tränken angeschlossen.
• Isolierung ist beschädigt.
• Durchflussrichtung der Rückschlagklappe und der Pumpe kontrollieren.
• Verbrühschutzfühler hat ausgelöst. Sobald die Vorlauftemperatur über den
festeingestellten Wert von +40°C steigt, schaltet die Heizung ab.
• Es fehlt Wasser im HEATFLOW MINI als Wärmeüberträger.
• Hauptschalter steht auf - 0 - Stellung
• Der FI-Schutzschalter hat ausgelöst.
• Wasserzirkulation unterbrochen.
• Luft in der Pumpe, Pumpe sitzt fest, Schmutz in der Pumpe.
• Pumpe defekt.
Montageanleitung
Mounting instructions
Instructions de montage
Инструкция по монтажу
Ursache
