Принцип Действия - SUEVIA HEATFLOW MINI Montageanleitung

Montageanleitung
Mounting instructions
Instructions de montage
Инструкция по монтажу
Подводящий кабель
нагревательного
тена
нагревательного
Подводящий кабель
управления насосом
Отводящий кабель
Положение переключателя:
0 = ОТКЛ. Насос и нагревательные тены отключены.
1 = ВКЛ. Насос постоянно находится в работе, нагревательные тены включаются и отключаются.
• ВНИМАНИЕ! Оптимальная и безопасная работа нагревательного прибора зависит от профессионального монтажа,
безопасного приведения прибора в действие, а также регулярного технического обслуживания.
• Нагревательные стержни прибора HEATFLOW MINI подогревают воду в баке, за счёт тепла которой подогревается проточная
вода, проходящая по змеевику. Температура воды достигает максимум 40°C, поэтому образование накипи сокращается до
минимума.
• Нагревательный прибор включён (переключатель режима работы cтоит в позиции 1 = ВКЛ)  циркуляционный насос
начинает работать и вода циркулирует в водопроводе
• Нагревательные тены готовы к работе, они включаются автоматически при понижении температуры воды ниже
установленной (при этом срабатывает датчик ручного регулятора температуры, измеряющий температуру воды
непосредственно перед её возвратом в нагревательный прибор)  Контрольные лампочки на нагревательных тенах
светятся.
• Нагревательные тены подогревают воду до установленной температуры. Задаваемая на терморегуляторе (см. стр . 45,
позиция 4) температура воды - это температура, контролируемая при возврате воды в нагревательный прибор.
• При достижении установленной температуры нагревательные тены отключаются. Контрольные лампочки нагревательных
тенов отключаются. Когда температура воды при возврате в прибор снова понижается, подогрев (нагревательные тены)
включается автоматически.
• Выставите температуру на термодатчике контроля температуры воды при возврате её в нагревательный прибор: не менее
+7° до +10°C. Заводская настройка: около +10°С.
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
дополнения, а также возможные опечатки. · 104.8116

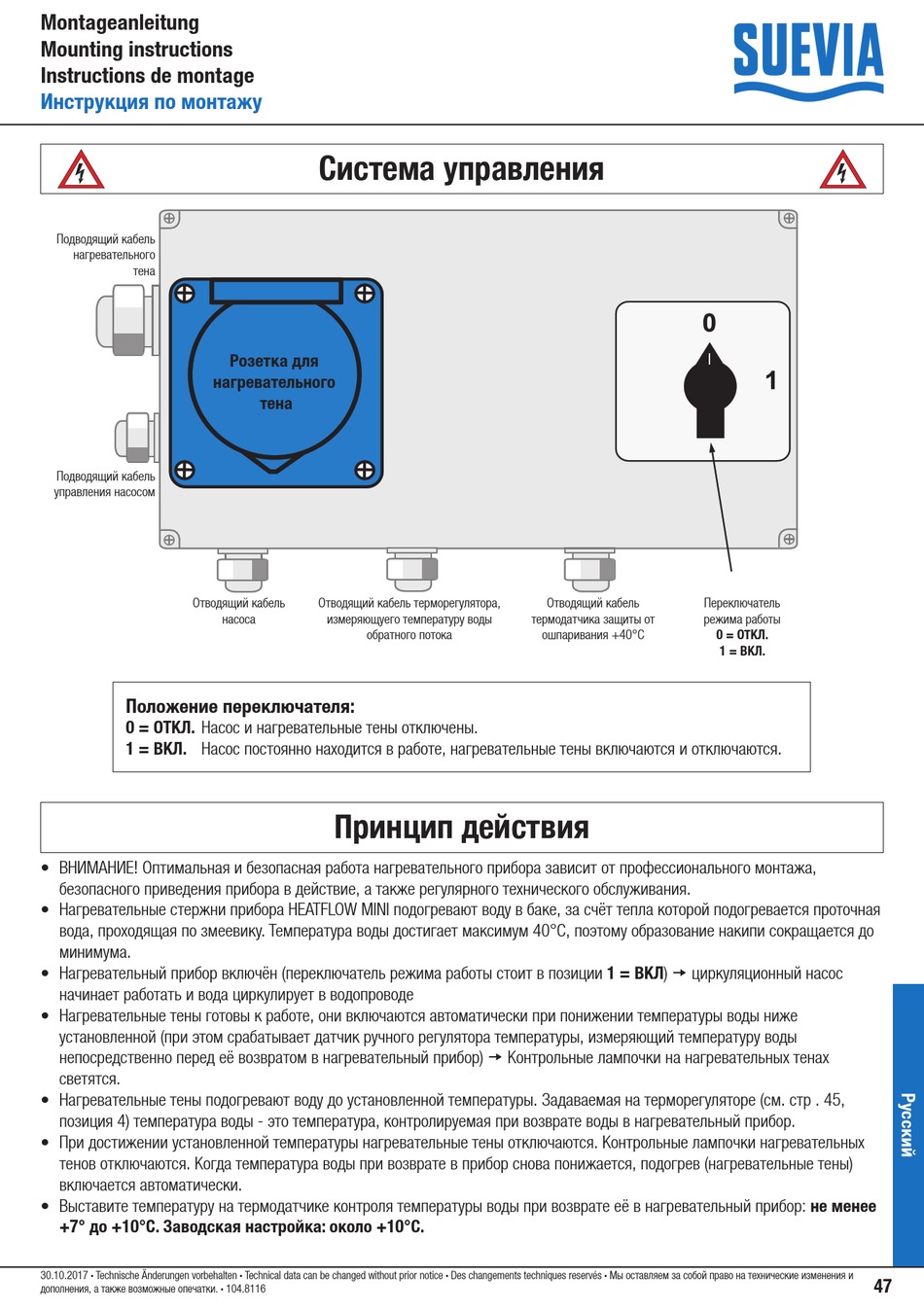

Система управления
Розетка для
тена
Отводящий кабель терморегулятора,
насоса измеряющуего температуру воды
обратного потока
Принцип действия
Отводящий кабель Переключатель
термодатчика защиты от режима работы
ошпаривания +40°C
0 = ОТКЛ.
1 = ВКЛ.
47
