Montageanleitung
Mounting instructions
Instructions de montage
Инструкция по монтажу
11
10
6
230V
10
230V
25
8
t 40°C
1
13
Keine Stichleitungen! Wenn trotzdem nötig, Stichleitungen mit Heizkabel vor Frost schützen.
DIN 1988 / DIN EN 1717 und örtliche Bestimmungen beachten.
Lieferung ab Werk
Pos. 1
Heizgerät komplett
Pos. 2
Brauchwasser-Umwälzpumpe 230 V
Pos. 3
Rückschlagventil für Wasserzulauf
Pos. 4
Regelbarer Rücklaufthermostat
Pos. 5
Muffenrückschlagklappe
Pos. 6
Überdruck-Sicherheitsventil 6 bar
Pos. 7
Automatisches Entlüftungsventil
Pos. 8
Festeingestellter Verbrühschutz-Thermostat
Pos. 9
Steuerung
Pos. 23
Einschraubheizkörper (EHK)
Pos. 25
Wasserstandsanzeige
1. Hauptschalter auf Steuerung (Pos. 9) auf 0 = AUS stellen
2. Isolierten PE-Behälter (Pos. 1) mit sauberem (am besten destilliertem) Wasser befüllen. Dazu 1x EHK herausschrauben (Pos.
23) und über diese Öffnung in den Behälter solange Wasser einfüllen bis die Wasserstandsanzeige (Pos. 25) auf Max steht,
dann den EHK wieder einschrauben (von Hand anziehen).
3. Kreislaufleitung mit Wasser befüllen
4. Kreislaufleitung über manuellen Entlüftungshahn (Pos. 12) und Pumpe (Pos. 2) entlüften. Es ist darauf zu achten, dass
die Bypassleitung geschlossen ist und der Wasserkreislauf über das Heizgerät läuft!
5. Evtl. verbleibende Restluftblasen entweichen automatisch über
6. Hauptschalter auf Steuerung (Pos. 9) auf 1 = EIN stellen
7. Umwälzpumpe ist eingeschaltet. Heizung ist betriebsbereit.
8. Nochmals Punkt 4 durchführen. Achtung! Beim Entlüften kann heißes Wasser austreten!
9. Rücklauftemperatur am Anlegethermostat (Pos. 4) einstellen. Werkseitige Einstellung ca. +10°C.
Kontroll-Lampe am Einschraubheizkörper leuchtet nur wenn er heizt.
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
дополнения, а также возможные опечатки. · 104.8116

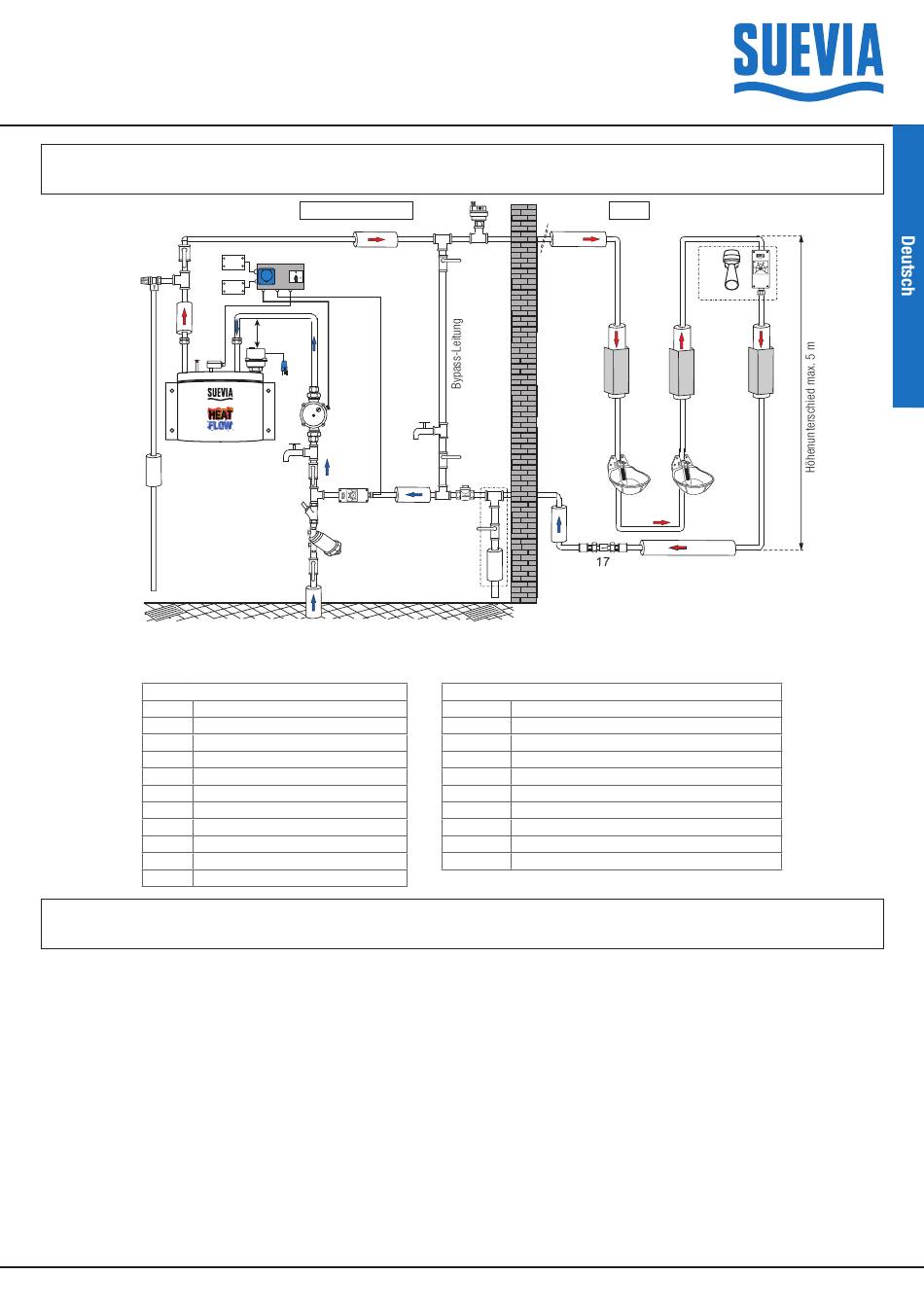

Montageschema
temperierter Raum
FI
9
FI
min. 25 cm
23
1
2
2
3
15
15
11
3
4
18
11
13
Erstinbetriebnahme
7
13
11a
13
14
11a
5
12
13
optional
Im Lieferumfang nicht enthalten
Pos. 10
2x FI-Schalter 230 V; 0,03 A
Pos. 11,11a Absperrventil
Pos. 12
Kugelhahn manuelle Entlüftung
Pos. 13
Isoliermaterial, min. 30 mm stark
Pos. 14
Tierverbiss-Schutz
Pos. 15
Ablasshahn
Pos. 16
SUEVIA Tränkebecken
Pos. 17
Durchflussanzeige (Nr. 101.0309, 101.0310)
Pos. 18
Wasser-Filter
Pos. 20
Warnanlage für Ringleitungen (101.0308)
automatisches Entlüftungsventil
Stall
20
13
13
14
14
16
16
13
(Pos. 7)
9
