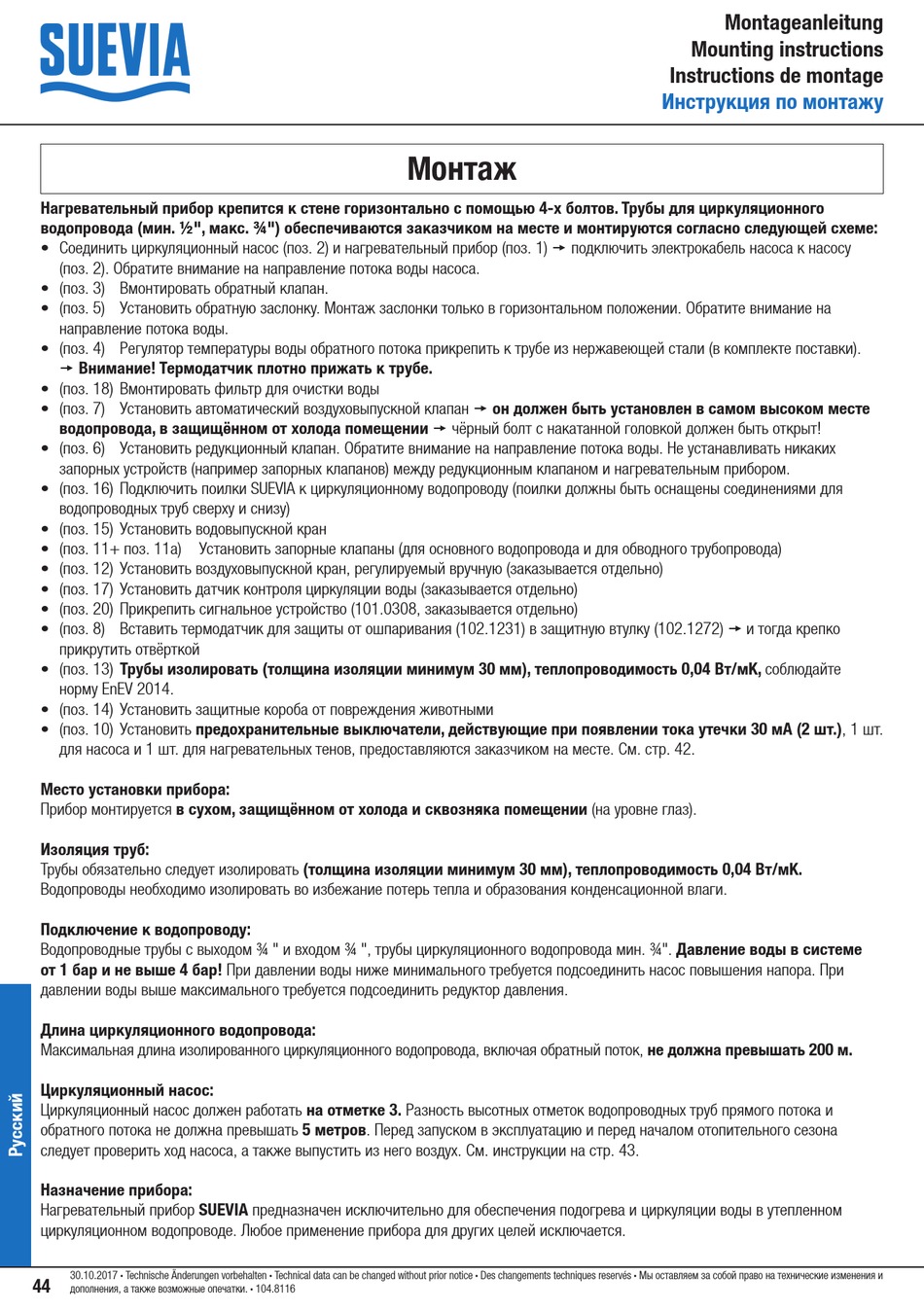

Нагревательный прибор крепится к стене горизонтально с помощью 4-х болтов. Трубы для циркуляционного
водопровода (мин. ½", макс. ¾") обеспечиваются заказчиком на месте и монтируются согласно следующей схеме:
• Соединить циркуляционный насос (поз. 2) и нагревательный прибор (поз. 1)  подключить электрокабель насоса к насосу
(поз. 2). Обратите внимание на направление потока воды насоса.
• (поз. 3) Вмонтировать обратный клапан.
• (поз. 5) Установить обратную заслонку. Монтаж заслонки только в горизонтальном положении. Обратите внимание на
направление потока воды.
• (поз. 4) Регулятор температуры воды обратного потока прикрепить к трубе из нержавеющей стали (в комплекте поставки).
 Внимание! Термодатчик плотно прижать к трубе.
• (поз. 18) Вмонтировать фильтр для очистки воды
• (поз. 7) Установить автоматический воздуховыпускной клапан  он должен быть установлен в самом высоком месте
водопровода, в защищённом от холода помещении  чёрный болт с накатанной головкой должен быть открыт!
• (поз. 6) Установить редукционный клапан. Обратите внимание на направление потока воды. Не устанавливать никаких
запорных устройств (например запорных клапанов) между редукционным клапаном и нагревательным прибором.
• (поз. 16) Подключить поилки SUEVIA к циркуляционному водопроводу (поилки должны быть оснащены соединениями для
водопроводных труб сверху и снизу)
• (поз. 15) Установить водовыпускной кран
• (поз. 11+ поз. 11а) Установить запорные клапаны (для основного водопровода и для обводного трубопровода)
• (поз. 12) Установить воздуховыпускной кран, регулируемый вручную (заказывается отдельно)
• (поз. 17) Установить датчик контроля циркуляции воды (заказывается отдельно)
• (поз. 20) Прикрепить сигнальное устройство (101.0308, заказывается отдельно)
• (поз. 8) Вставить термодатчик для защиты от ошпаривания (102.1231) в защитную втулку (102.1272)  и тогда крепко
прикрутить отвёрткой
• (поз. 13) Трубы изолировать (толщина изоляции минимум 30 мм), теплопроводимость 0,04 Вт/мK, соблюдайте
норму EnEV 2014.
• (поз. 14) Установить защитные короба от повреждения животными
• (поз. 10) Установить предохранительные выключатели, действующие при появлении тока утечки 30 мА (2 шт.), 1 шт.
для насоса и 1 шт. для нагревательных тенов, предоставляются заказчиком на месте. См. стр. 42.
Место установки прибора:
Прибор монтируется в сухом, защищённом от холода и сквозняка помещении (на уровне глаз).
Изоляция труб:
Трубы обязательно следует изолировать (толщина изоляции минимум 30 мм), теплопроводимость 0,04 Вт/мK.
Водопроводы необходимо изолировать во избежание потерь тепла и образования конденсационной влаги.
Подключение к водопроводу:
Водопроводные трубы с выходом ¾ " и входом ¾ ", трубы циркуляционного водопровода мин. ¾". Давление воды в системе
от 1 бар и не выше 4 бар! При давлении воды ниже минимального требуется подсоединить насос повышения напора. При
давлении воды выше максимального требуется подсоединить редуктор давления.
Длина циркуляционного водопровода:
Максимальная длина изолированного циркуляционного водопровода, включая обратный поток, не должна превышать 200 м.
Циркуляционный насос:
Циркуляционный насос должен работать на отметке 3. Разность высотных отметок водопроводных труб прямого потока и
обратного потока не должна превышать 5 метров. Перед запуском в эксплуатацию и перед началом отопительного сезона
следует проверить ход насоса, а также выпустить из него воздух. См. инструкции на стр. 43.
Назначение прибора:
Нагревательный прибор SUEVIA предназначен исключительно для обеспечения подогрева и циркуляции воды в утепленном
циркуляционном водопроводе. Любое применение прибора для других целей исключается.
