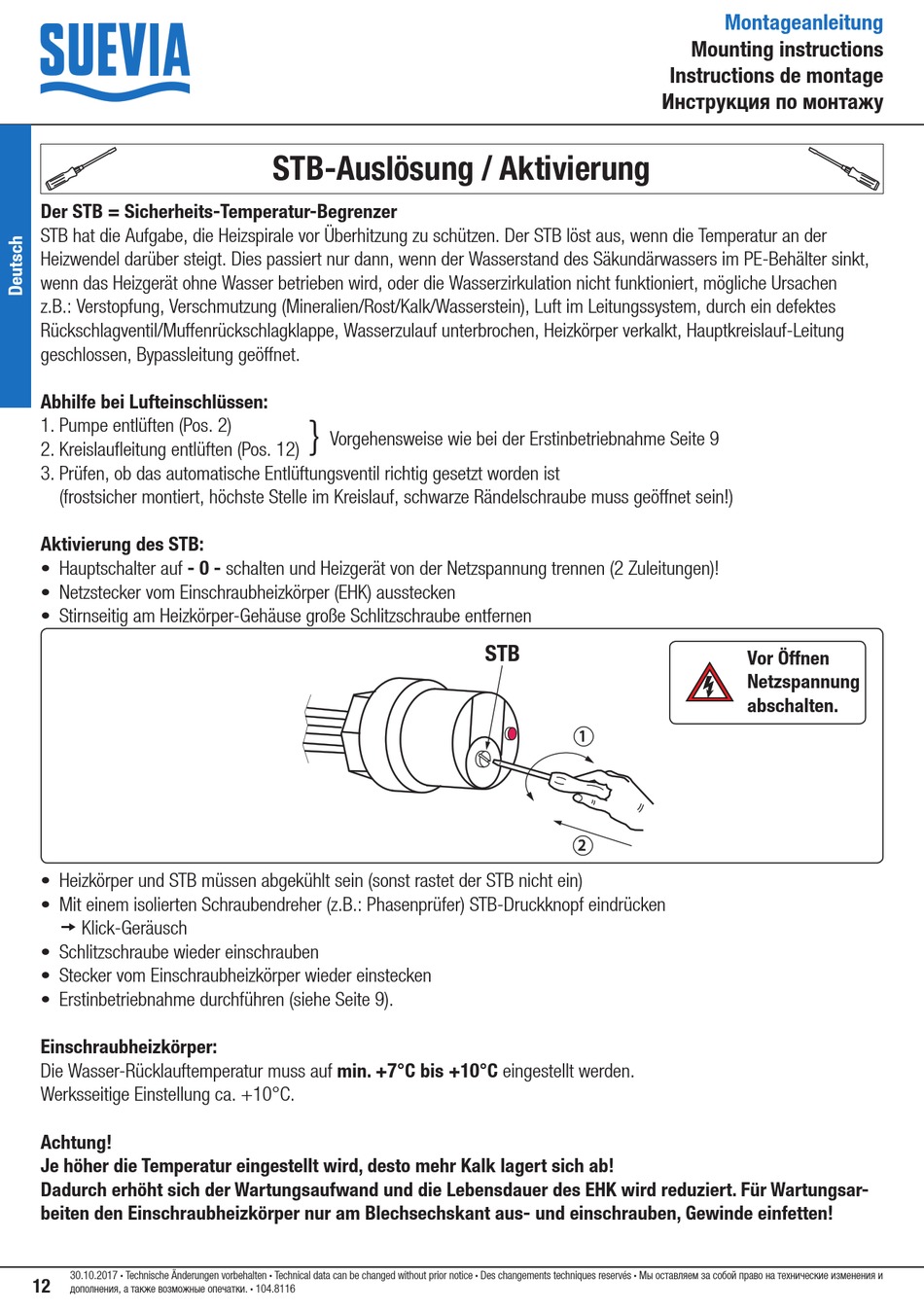

Einschraubheizkörper - SUEVIA HEATFLOW MINI Montageanleitung

Der STB = Sicherheits-Temperatur-Begrenzer
STB hat die Aufgabe, die Heizspirale vor Überhitzung zu schützen. Der STB löst aus, wenn die Temperatur an der
Heizwendel darüber steigt. Dies passiert nur dann, wenn der Wasserstand des Säkundärwassers im PE-Behälter sinkt,
wenn das Heizgerät ohne Wasser betrieben wird, oder die Wasserzirkulation nicht funktioniert, mögliche Ursachen
z.B.: Verstopfung, Verschmutzung (Mineralien/Rost/Kalk/Wasserstein), Luft im Leitungssystem, durch ein defektes
Rückschlagventil/Muffenrückschlagklappe, Wasserzulauf unterbrochen, Heizkörper verkalkt, Hauptkreislauf-Leitung
geschlossen, Bypassleitung geöffnet.
Abhilfe bei Lufteinschlüssen:
1. Pumpe entlüften (Pos. 2)
2. Kreislaufleitung entlüften (Pos. 12)
3. Prüfen, ob das automatische Entlüftungsventil richtig gesetzt worden ist
(frostsicher montiert, höchste Stelle im Kreislauf, schwarze Rändelschraube muss geöffnet sein!)
Aktivierung des STB:
• Hauptschalter auf - 0 - schalten und Heizgerät von der Netzspannung trennen (2 Zuleitungen)!
• Netzstecker vom Einschraubheizkörper (EHK) ausstecken
• Stirnseitig am Heizkörper-Gehäuse große Schlitzschraube entfernen
• Heizkörper und STB müssen abgekühlt sein (sonst rastet der STB nicht ein)
• Mit einem isolierten Schraubendreher (z.B.: Phasenprüfer) STB-Druckknopf eindrücken
 Klick-Geräusch
• Schlitzschraube wieder einschrauben
• Stecker vom Einschraubheizkörper wieder einstecken
• Erstinbetriebnahme durchführen (siehe Seite 9).
Einschraubheizkörper:
Die Wasser-Rücklauftemperatur muss auf min. +7°C bis +10°C eingestellt werden.
Werksseitige Einstellung ca. +10°C.
Achtung!
Je höher die Temperatur eingestellt wird, desto mehr Kalk lagert sich ab!
Dadurch erhöht sich der Wartungsaufwand und die Lebensdauer des EHK wird reduziert. Für Wartungsar-
beiten den Einschraubheizkörper nur am Blechsechskant aus- und einschrauben, Gewinde einfetten!
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
12
дополнения, а также возможные опечатки. · 104.8116
STB-Auslösung / Aktivierung
}
Vorgehensweise wie bei der Erstinbetriebnahme Seite 9
STB
1
2
Montageanleitung
Mounting instructions
Instructions de montage
Инструкция по монтажу
Vor Öffnen
Netzspannung
abschalten.
