Branchement
électrique
chauffage
Prise de courant pour
Branchement
électrique
pompe
Sortie Pompe
Position de l'interrupteur principal :
0 = ARRÊT
1 = MARCHE
• On part du principe que le réchauffeur ait été installé et branché correctement et selon les prescriptions.
• Les résistances chauffent l'eau secondaire qui elle, par le principe d'échange thermique, chauffe l'eau de abreuvoirs
circulant dans un tuyau inox. Par ce principe l'eau atteint une température maximale de +40°C réduisant ainsi le
dépôt de calcaire.
• Le réchauffeur est en service (l'interrupteur se trouve sur position - 1 -)  la pompe de circulation se met en route et
l'eau alimente le circuit fermé.
• La résistance est branchée et se trouve en fonctionnement. La résistance se met à chauffer lorsque la température
de l'eau dans le circuit de retour descend au-dessous de celle programmée sur le thermostat, qui est placé sur le
tuyau de retour.  Le voyant lumineux s'allume sur la résistance.
• La résistance reste en service le temps que la température de retour souhaitée n'a pas atteint celle indiquée sur le
thermostat (le thermostat se trouve sur le circuit de retour - voir Pos. 4 page 31).
• Dès que la température sur le retour est atteinte, la résistance se coupe et le voyant lumineux s'éteint.
• Si la température sur le retour tombe en dessous de la température requise, la résistance se remet automatiquement
en fonction.
• Le thermostat placé sur le circuit de retour doit être réglé sur +7 à +10°C minimum.
Réglage d'usine environ +10°C.
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
дополнения, а также возможные опечатки. · 104.8116

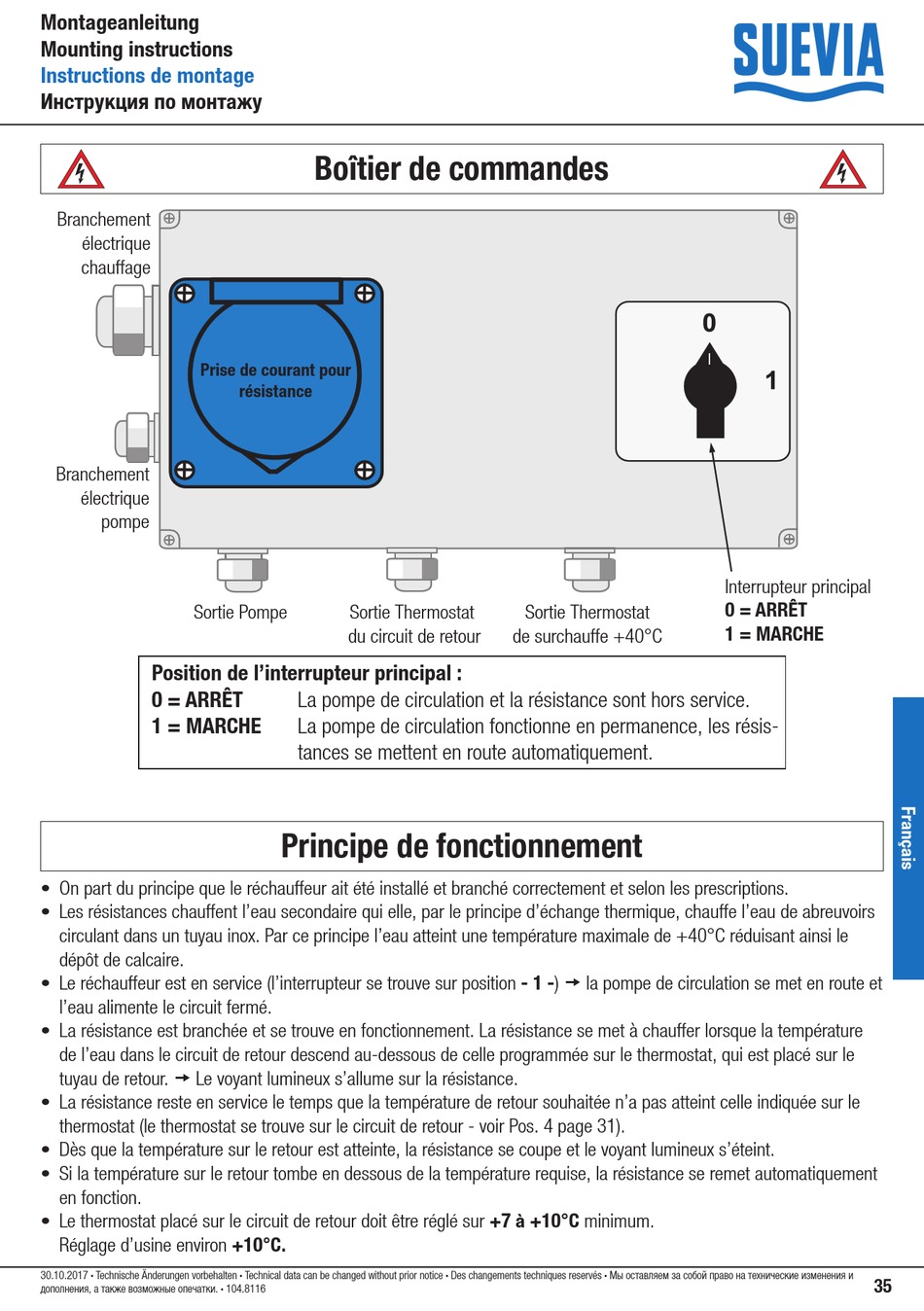

Boîtier de commandes
résistance
Sortie Thermostat
du circuit de retour
La pompe de circulation et la résistance sont hors service.
La pompe de circulation fonctionne en permanence, les résis-
tances se mettent en route automatiquement.

Principe de fonctionnement

Sortie Thermostat
de surchauffe +40°C
Interrupteur principal
0 = ARRÊT
1 = MARCHE
