Ersatzteilliste - SUEVIA HEATFLOW MINI Montageanleitung

0
0
1
1
102.1586
102.0877
102.0876
102.1381
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
4
дополнения, а также возможные опечатки. · 104.8116

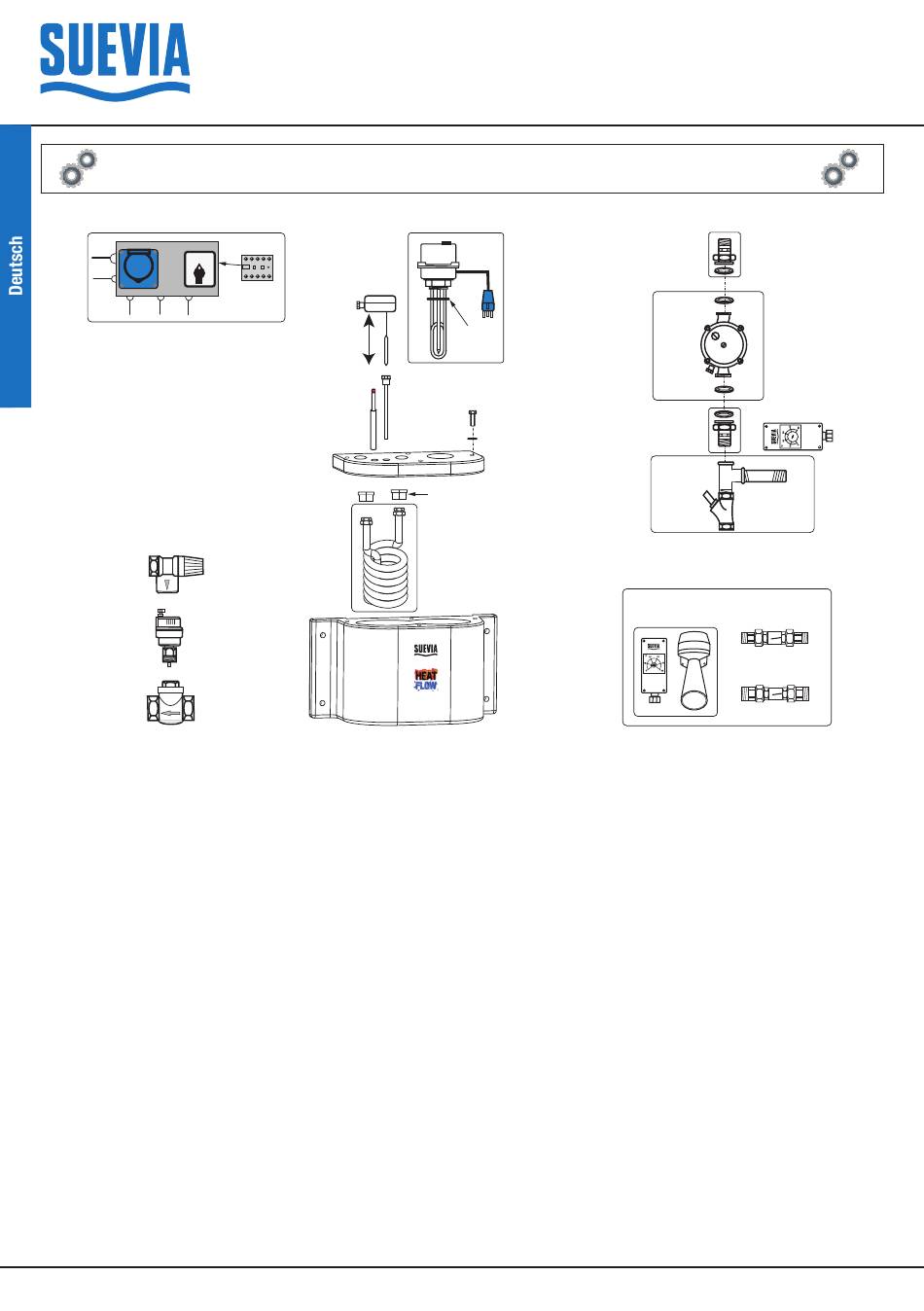

Ersatzteilliste

102.1393
102.1293
102.1231
20 cm
102.1272
102.1286
102.0775
102.1374
102.1471
102.1472
102.1588
102.1427
102.1585
102.1587
102.1589
Best.-Nr. Beschreibung
101.0308 Warnanlage für Ringleitungen
101.0309 Durchflussanzeige ¾"
102.0310 Durchflussanzeige 1"
102.0775 O-Ring
102.0780 MS Rückschlagventil ¾" mit Schrägsitz
102.0784 MS T-Stück ¾" IG/IG/AG
102.0846 MS halbe Verschraubung 1¼" x ¾" mit Dichtung
102.0876 MS-Entlüftungsventil autom.
102.0877 MS-Überdruckventil autom.
102.1127 VA Rohrnippel ¾"
102.1166 Flachdichtung für MS-Verschraubung
102.1230 Regelthermostat einstellbar mit Rohrschelle
102.1231 Sicherheits-Thermostat +40°C festeingestellt, Rohrschelle
102.1272 Schutzhülse 200 mm für Thermostat
102.1286 Wasserstandsanzeiger
102.1293 Einschraubheizkörper 230 V, 3 kW, mit O-Ring (102.0775)
102.1374 Umwälzpumpe 230 V, 93 W, 2xFlachdichtung (102.0732)
102.1381 Rückschlagklappe aus MS ¾"
102.1393 Relais für Steuerung
102.1427 Anschlussset Eingangsseite
102.1471 6kt Schraube M8x60 A2
102.1472 Scheibe A8,4 (M8) A2
102.1585 Stopfen
102.1586 Steuerung für Heizgerät HEATFLOW MINI, kpl. mit Anschlusskabel
102.1587 Edelstahlwellrohrpaket
102.1588 Deckel von HEATFLOW MINI
102.1589 Unterteil Behälter HEATFLOW MINI mit Einlegemuttern
Montageanleitung
Mounting instructions
Instructions de montage
Инструкция по монтажу
102.0846
102.1166
1¼"
1
2
3
1¼"
102.1166
102.1230
102.0846
102.0784
102.1127
102.0780
Zubehör • Accessories • Accessoires
101.0308 101.0309
¾"
°C
20 30
10 40
0 50
101.0310
1"
¾"
1"
