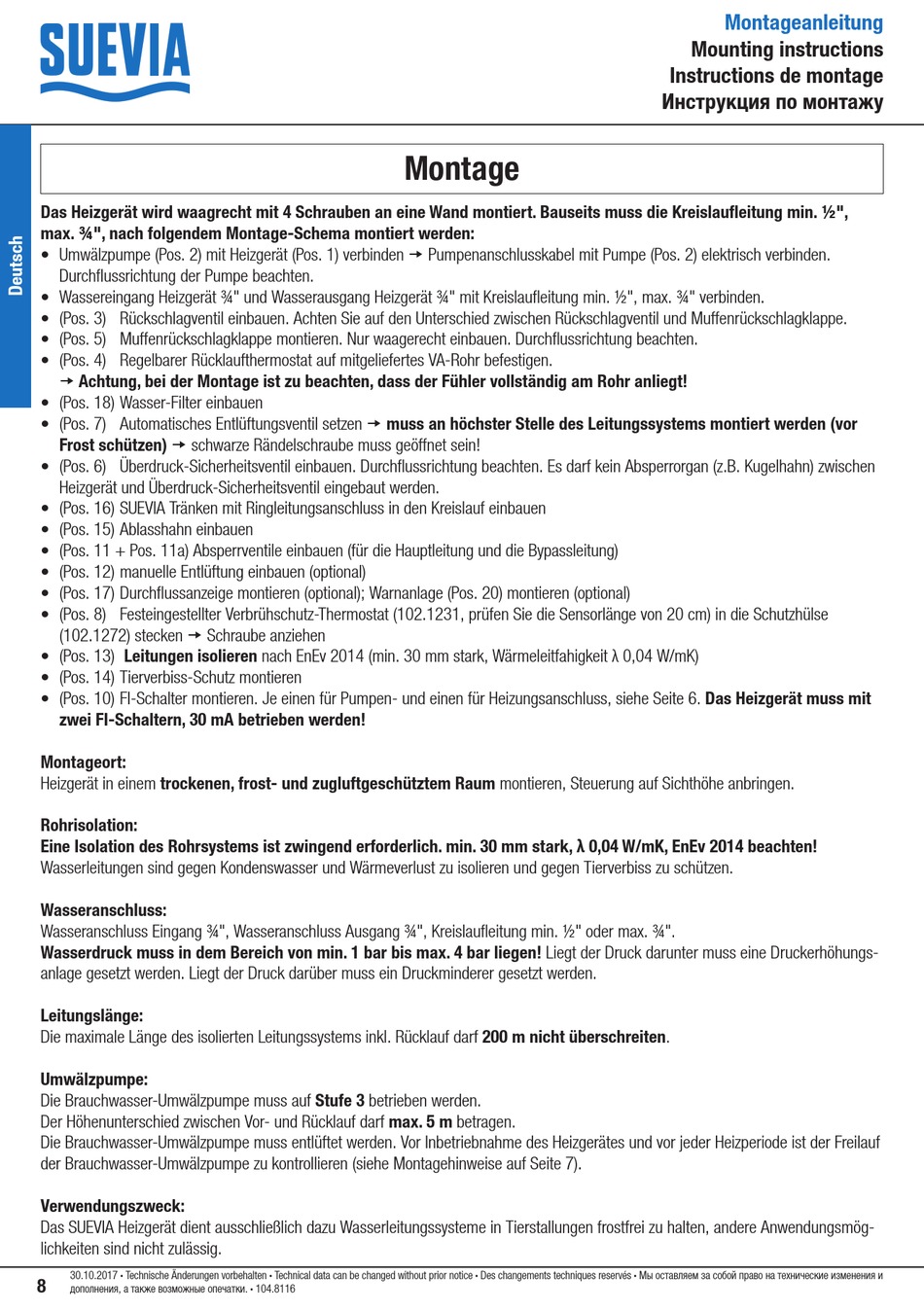

SUEVIA HEATFLOW MINI Montageanleitung Seite 8

Das Heizgerät wird waagrecht mit 4 Schrauben an eine Wand montiert. Bauseits muss die Kreislaufleitung min. ½",
max. ¾", nach folgendem Montage-Schema montiert werden:
• Umwälzpumpe (Pos. 2) mit Heizgerät (Pos. 1) verbinden  Pumpenanschlusskabel mit Pumpe (Pos. 2) elektrisch verbinden.
Durchflussrichtung der Pumpe beachten.
• Wassereingang Heizgerät ¾" und Wasserausgang Heizgerät ¾" mit Kreislaufleitung min. ½", max. ¾" verbinden.
• (Pos. 3) Rückschlagventil einbauen. Achten Sie auf den Unterschied zwischen Rückschlagventil und Muffenrückschlagklappe.
• (Pos. 5) Muffenrückschlagklappe montieren. Nur waagerecht einbauen. Durchflussrichtung beachten.
• (Pos. 4) Regelbarer Rücklaufthermostat auf mitgeliefertes VA-Rohr befestigen.
 Achtung, bei der Montage ist zu beachten, dass der Fühler vollständig am Rohr anliegt!
• (Pos. 18) Wasser-Filter einbauen
• (Pos. 7) Automatisches Entlüftungsventil setzen  muss an höchster Stelle des Leitungssystems montiert werden (vor
Frost schützen)  schwarze Rändelschraube muss geöffnet sein!
• (Pos. 6) Überdruck-Sicherheitsventil einbauen. Durchflussrichtung beachten. Es darf kein Absperrorgan (z.B. Kugelhahn) zwischen
Heizgerät und Überdruck-Sicherheitsventil eingebaut werden.
• (Pos. 16) SUEVIA Tränken mit Ringleitungsanschluss in den Kreislauf einbauen
• (Pos. 15) Ablasshahn einbauen
• (Pos. 11 + Pos. 11a) Absperrventile einbauen (für die Hauptleitung und die Bypassleitung)
• (Pos. 12) manuelle Entlüftung einbauen (optional)
• (Pos. 17) Durchflussanzeige montieren (optional); Warnanlage (Pos. 20) montieren (optional)
• (Pos. 8) Festeingestellter Verbrühschutz-Thermostat (102.1231, prüfen Sie die Sensorlänge von 20 cm) in die Schutzhülse
(102.1272) stecken  Schraube anziehen
• (Pos. 13) Leitungen isolieren nach EnEv 2014 (min. 30 mm stark, Wärmeleitfahigkeit λ 0,04 W/mK)
• (Pos. 14) Tierverbiss-Schutz montieren
• (Pos. 10) FI-Schalter montieren. Je einen für Pumpen- und einen für Heizungsanschluss, siehe Seite 6. Das Heizgerät muss mit
zwei FI-Schaltern, 30 mA betrieben werden!
Montageort:
Heizgerät in einem trockenen, frost- und zugluftgeschütztem Raum montieren, Steuerung auf Sichthöhe anbringen.
Rohrisolation:
Eine Isolation des Rohrsystems ist zwingend erforderlich. min. 30 mm stark, λ 0,04 W/mK, EnEv 2014 beachten!
Wasserleitungen sind gegen Kondenswasser und Wärmeverlust zu isolieren und gegen Tierverbiss zu schützen.
Wasseranschluss:
Wasseranschluss Eingang ¾", Wasseranschluss Ausgang ¾", Kreislaufleitung min. ½" oder max. ¾".
Wasserdruck muss in dem Bereich von min. 1 bar bis max. 4 bar liegen! Liegt der Druck darunter muss eine Druckerhöhungs-
anlage gesetzt werden. Liegt der Druck darüber muss ein Druckminderer gesetzt werden.
Leitungslänge:
Die maximale Länge des isolierten Leitungssystems inkl. Rücklauf darf 200 m nicht überschreiten.
Umwälzpumpe:
Die Brauchwasser-Umwälzpumpe muss auf Stufe 3 betrieben werden.
Der Höhenunterschied zwischen Vor- und Rücklauf darf max. 5 m betragen.
Die Brauchwasser-Umwälzpumpe muss entlüftet werden. Vor Inbetriebnahme des Heizgerätes und vor jeder Heizperiode ist der Freilauf
der Brauchwasser-Umwälzpumpe zu kontrollieren (siehe Montagehinweise auf Seite 7).
Verwendungszweck:
Das SUEVIA Heizgerät dient ausschließlich dazu Wasserleitungssysteme in Tierstallungen frostfrei zu halten, andere Anwendungsmög-
lichkeiten sind nicht zulässig.
