Montageanleitung
Mounting instructions
Instructions de montage
Инструкция по монтажу
11
10
6
230V
10
230V
25
8
t 40°C
1
13
Не проводить тупиковых водопроводов! Если иначе невозможно, утеплить трубы термошнуром.. Необходимо соблюдать DIN 1988/DIN EN 1717.
Комплект поставки
поз. 1
Полностью смонтированный нагревательный
прибор
поз. 2
Циркуляционный насос 230 В
поз. 3
Обратный клапан для подвода воды
поз. 4
Терморегулятор температуры воды обратного
потока
поз. 5
Обратная заслонка
поз. 6
Редукционный клапан
поз. 7
Автоматический воздуховыпускной клапан
поз. 8
Термодатчик для защиты от ошпаривания
поз. 9
Система управления
поз. 23
Нагревательный тен
pos. 25
Индикатор уровня воды
1. Переключатель (поз. 9) установить в положение 0 = ОТКЛ.
2. Наполнить полиэтиленовый бак чистой водой (лучше дистиллированной). Для этого выкрутите нагревательный тен из бака
и залейте в это отверстие воду, до середины отметки на индикаторе уровня (поз. 25) воды. Вкрутите нагревательный тен
вручную.
3. Заполнить циркуляционный водопровод водой
4. Выпустить воздух из насоса (поз. 2) и из циркуляционного водопровода, открыв вручную воздуховыпускной кран (поз. 12).
Проследите за тем, чтоб запорные клапана обводного трубопровода были закрыты, и чтоб вода циркулировала через прибор!
5. Оставшийся воздух будет автоматически выпущен через воздуховыпускной клапан (поз. 7)
6. Установите переключатель (поз. 9) в положение 1 = ВКЛ.
7. Циркуляционный насос включён. Прибор в рабочем состоянии.
8. Ещё раз выпустить воздух из нагревательного прибора, как это указано в пункте 4! Осторожно: при выпуске воздуха
возможны брызги горячей воды!
9. Выставить на терморегуляторе (поз. 4) желаемую температуру в циркуляционном водопроводе. Заводские установки на
приборе: температура около +10°С. Контрольная лампочка нагревательного тена светятся только тогда, когда прибор
нагревает воду.
30.10.2017 · Technische Änderungen vorbehalten · Technical data can be changed without prior notice · Des changements techniques reservés · Мы оставляем за собой право на технические изменения и
дополнения, а также возможные опечатки. · 104.8116

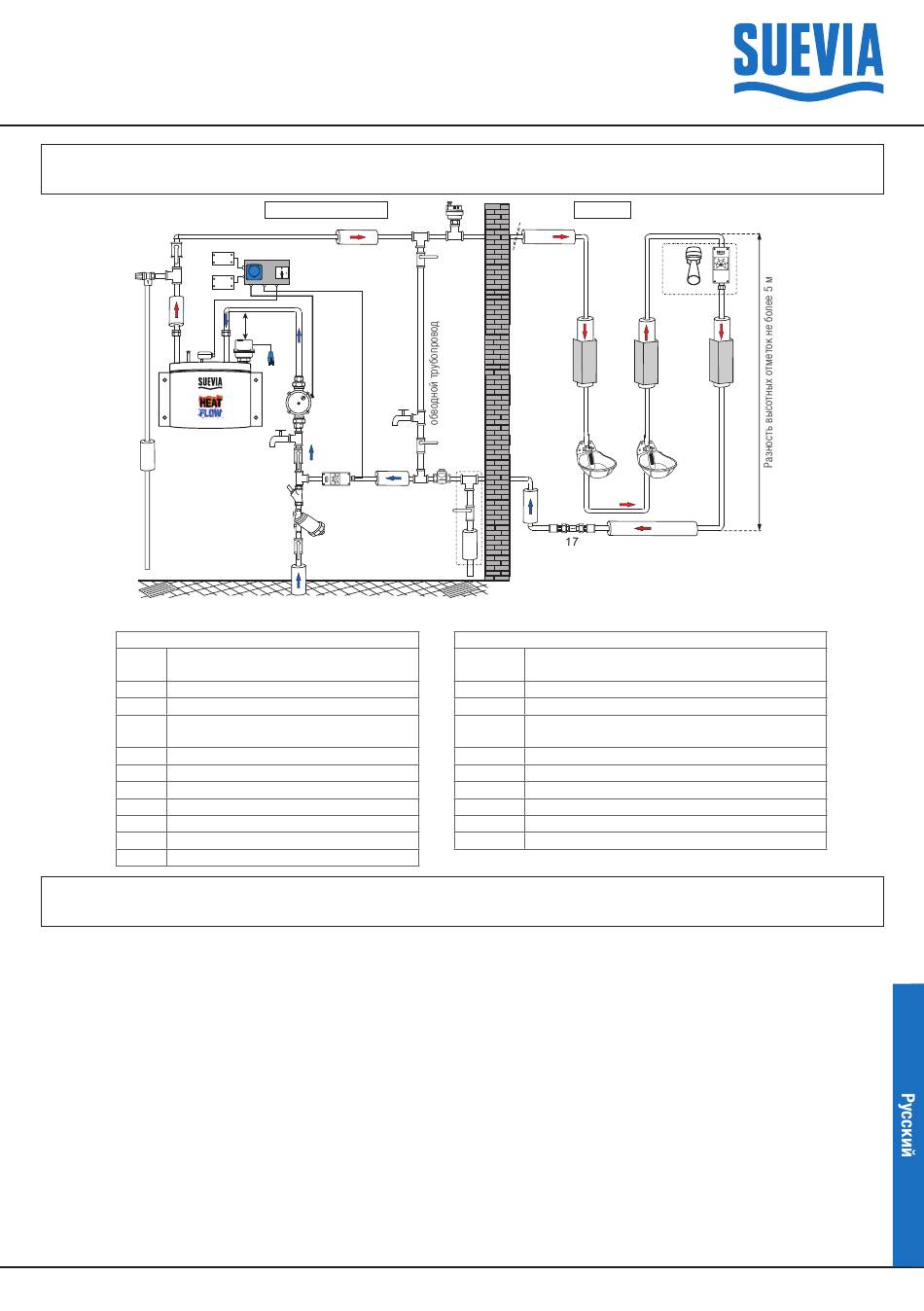

Схема монтажа
отопляемое помещение
FI
9
FI
min. 25 cm
23
1
2
2
3
15
15
11
3
4
18
заказывается
11
13
Запуск в эксплуатацию
7
13
11a
13
14
11a
5
12
13
отдельно
В объем поставки не входят
поз. 10
Предохранительные выключатели, действующие
при появлении тока утечки 30 мА (2 шт.)
поз. 11, 11a Запорный клапан
поз. 12
Воздуховыпускной кран для удаления воздуха вручную
поз. 13
Изоляционный материал толщиной 30 мм
поз. 14
Металлические короба для защиты от прокуса животными
поз. 15
Водовыпускной кран
поз. 16
Поилки SUEVIA
поз. 17
Датчик контроля циркуляции воды (101.0309, 101.0310)
поз. 18
Фильтр для очистки воды
поз. 20
Сигнальное устройство (101.0308)
коровник
20
13
13
14
14
16
16
13
45
