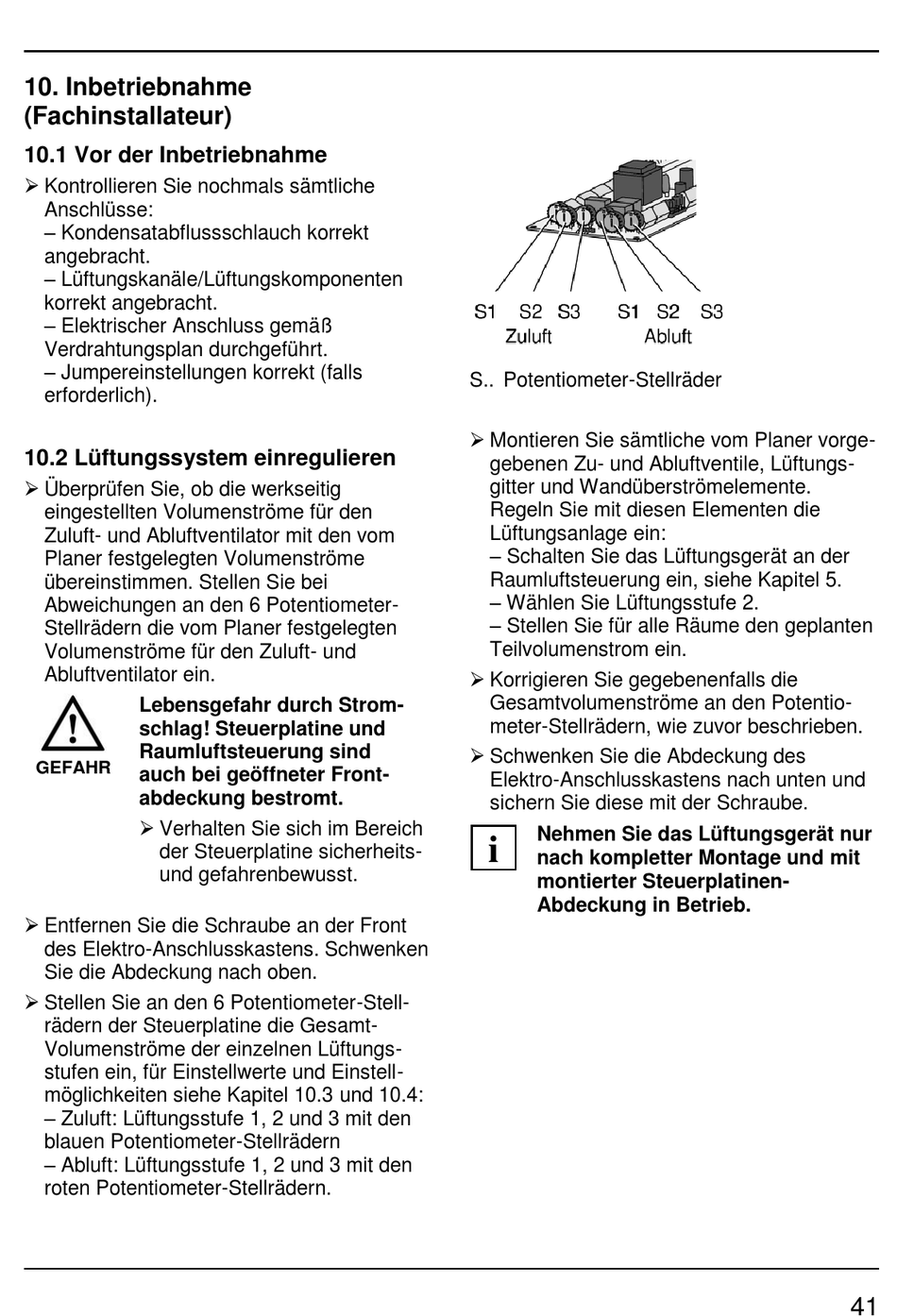

10. Inbetriebnahme
(Fachinstallateur)

10.1 Vor der Inbetriebnahme

 Kontrollieren Sie nochmals sämtliche
Anschlüsse:
– Kondensatabflussschlauch korrekt
angebracht.
– Lüftungskanäle/Lüftungskomponenten
korrekt angebracht.
– Elektrischer Anschluss gemäß
Verdrahtungsplan durchgeführt.
– Jumpereinstellungen korrekt (falls
erforderlich).
10.2 Lüftungssystem einregulieren
 Überprüfen Sie, ob die werkseitig
eingestellten Volumenströme für den
Zuluft- und Abluftventilator mit den vom
Planer festgelegten Volumenströme
übereinstimmen. Stellen Sie bei
Abweichungen an den 6 Potentiometer-
Stellrädern die vom Planer festgelegten
Volumenströme für den Zuluft- und
Abluftventilator ein.
Lebensgefahr durch Strom-
schlag! Steuerplatine und
Raumluftsteuerung sind
GEFAHR
auch bei geöffneter Front-
abdeckung bestromt.
 Verhalten Sie sich im Bereich
der Steuerplatine sicherheits-
und gefahrenbewusst.
 Entfernen Sie die Schraube an der Front
des Elektro-Anschlusskastens. Schwenken
Sie die Abdeckung nach oben.
 Stellen Sie an den 6 Potentiometer-Stell-
rädern der Steuerplatine die Gesamt-
Volumenströme der einzelnen Lüftungs-
stufen ein, für Einstellwerte und Einstell-
möglichkeiten siehe Kapitel 10.3 und 10.4:
– Zuluft: Lüftungsstufe 1, 2 und 3 mit den
blauen Potentiometer-Stellrädern
– Abluft: Lüftungsstufe 1, 2 und 3 mit den
roten Potentiometer-Stellrädern.
S.. Potentiometer-Stellräder
 Montieren Sie sämtliche vom Planer vorge-
gebenen Zu- und Abluftventile, Lüftungs-
gitter und Wandüberströmelemente.
Regeln Sie mit diesen Elementen die
Lüftungsanlage ein:
– Schalten Sie das Lüftungsgerät an der
Raumluftsteuerung ein, siehe Kapitel 5.
– Wählen Sie Lüftungsstufe 2.
– Stellen Sie für alle Räume den geplanten
Teilvolumenstrom ein.
 Korrigieren Sie gegebenenfalls die
Gesamtvolumenströme an den Potentio-
meter-Stellrädern, wie zuvor beschrieben.
 Schwenken Sie die Abdeckung des
Elektro-Anschlusskastens nach unten und
sichern Sie diese mit der Schraube.
Nehmen Sie das Lüftungsgerät nur
i
nach kompletter Montage und mit
montierter Steuerplatinen-
Abdeckung in Betrieb.
41
