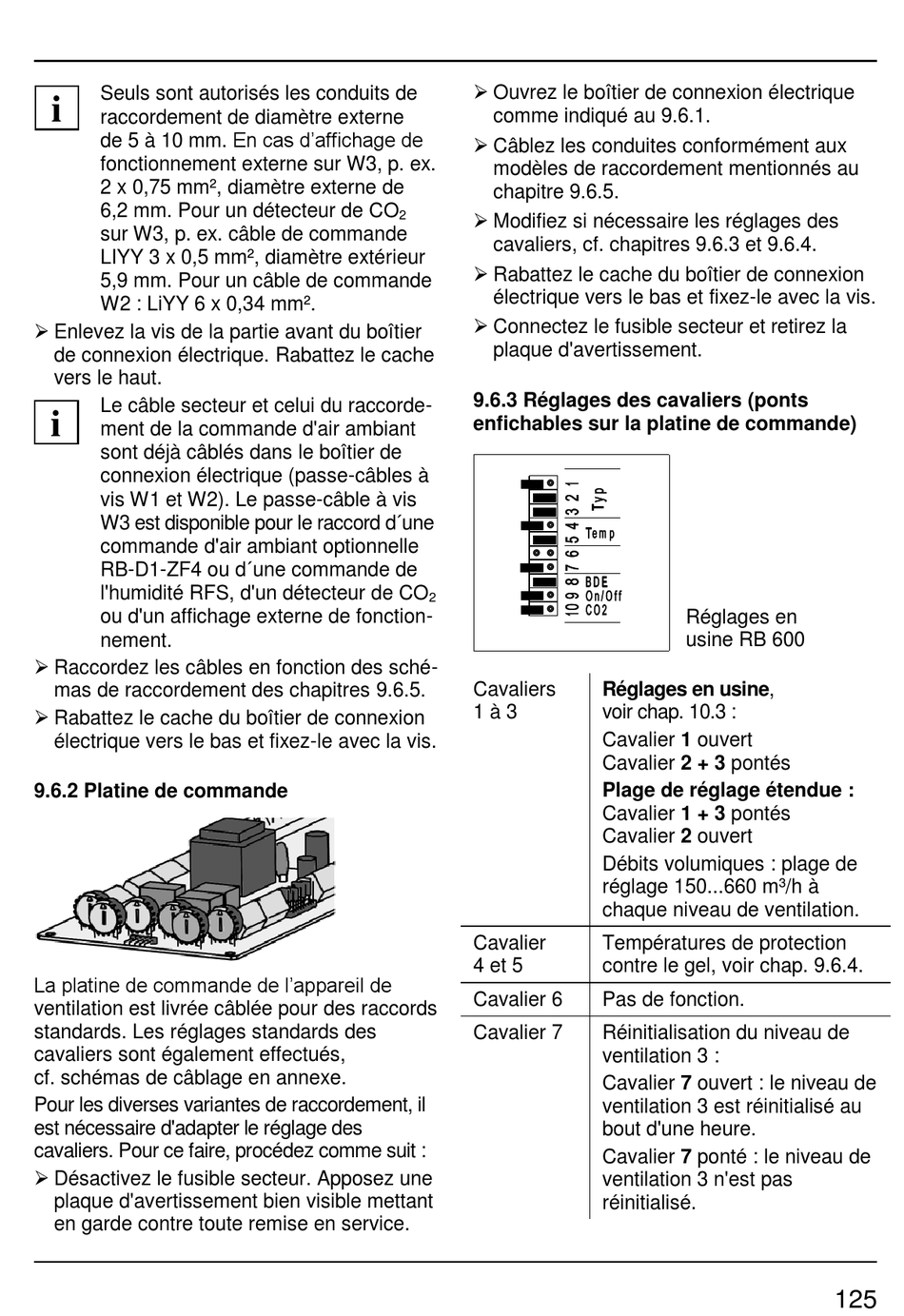

Seuls sont autorisés les conduits de
i
raccordement de diamètre externe
de 5 à 10 mm. En cas d'affichage de
fonctionnement externe sur W3, p. ex.
2 x 0,75 mm², diamètre externe de
6,2 mm. Pour un détecteur de CO
sur W3, p. ex. câble de commande
LIYY 3 x 0,5 mm², diamètre extérieur
5,9 mm. Pour un câble de commande
W2 : LiYY 6 x 0,34 mm².
 Enlevez la vis de la partie avant du boîtier
de connexion électrique. Rabattez le cache
vers le haut.
Le câble secteur et celui du raccorde-
i
ment de la commande d'air ambiant
sont déjà câblés dans le boîtier de
connexion électrique (passe-câbles à
vis W1 et W2). Le passe-câble à vis
W3 est disponible pour le raccord d´une
commande d'air ambiant optionnelle
RB-D1-ZF4 ou d´une commande de
l'humidité RFS, d'un détecteur de CO
ou d'un affichage externe de fonction-
nement.
 Raccordez les câbles en fonction des sché-
mas de raccordement des chapitres 9.6.5.
 Rabattez le cache du boîtier de connexion
électrique vers le bas et fixez-le avec la vis.

9.6.2 Platine de commande

La platine de commande de l'appareil de
ventilation est livrée câblée pour des raccords
standards. Les réglages standards des
cavaliers sont également effectués,
cf. schémas de câblage en annexe.
Pour les diverses variantes de raccordement, il
est nécessaire d'adapter le réglage des
cavaliers. Pour ce faire, procédez comme suit :
 Désactivez le fusible secteur. Apposez une
plaque d'avertissement bien visible mettant
en garde contre toute remise en service.
 Ouvrez le boîtier de connexion électrique
comme indiqué au 9.6.1.
 Câblez les conduites conformément aux
modèles de raccordement mentionnés au
chapitre 9.6.5.
2  Modifiez si nécessaire les réglages des
cavaliers, cf. chapitres 9.6.3 et 9.6.4.
 Rabattez le cache du boîtier de connexion
électrique vers le bas et fixez-le avec la vis.
 Connectez le fusible secteur et retirez la
plaque d'avertissement.
9.6.3 Réglages des cavaliers (ponts
enfichables sur la platine de commande)
2
Cavaliers
1 à 3
Cavalier
4 et 5
Cavalier 6
Cavalier 7
Réglages en
usine RB 600
Réglages en usine,
voir chap. 10.3 :
Cavalier 1 ouvert
Cavalier 2 + 3 pontés
Plage de réglage étendue :
Cavalier 1 + 3 pontés
Cavalier 2 ouvert
Débits volumiques : plage de
réglage 150...660 m³/h à
chaque niveau de ventilation.
Températures de protection
contre le gel, voir chap. 9.6.4.
Pas de fonction.
Réinitialisation du niveau de
ventilation 3 :
Cavalier 7 ouvert : le niveau de
ventilation 3 est réinitialisé au
bout d'une heure.
Cavalier 7 ponté : le niveau de
ventilation 3 n'est pas
réinitialisé.
