A.10

Funktionen der Glasplatte

A.10.1

Allgemein

Hinweis: Aus Sicherheitsgründen ist die Kraft, mit der die Glasplatte aus der
abgesenkten Position angehoben wird, begrenzt.
Halten Sie Abstand zum Schwenkbereich der Glasplatte, um jedes
Verletzungsrisiko zu vermeiden.
A.10.2

Positionen der Glasplatte

A.10.2.1 Transportposition

Bei der Auslieferung des Scanners ist die Glasplatte in der vollständig geöffneten Position
durch zwei Transportsicherungen (Gummipuffer) gesichert.
Die Transportsicherungen befinden sich an der Unterseite des Kamerahalses. Sie halten
die Glasplatte während des Transports in der geöffneten Position.

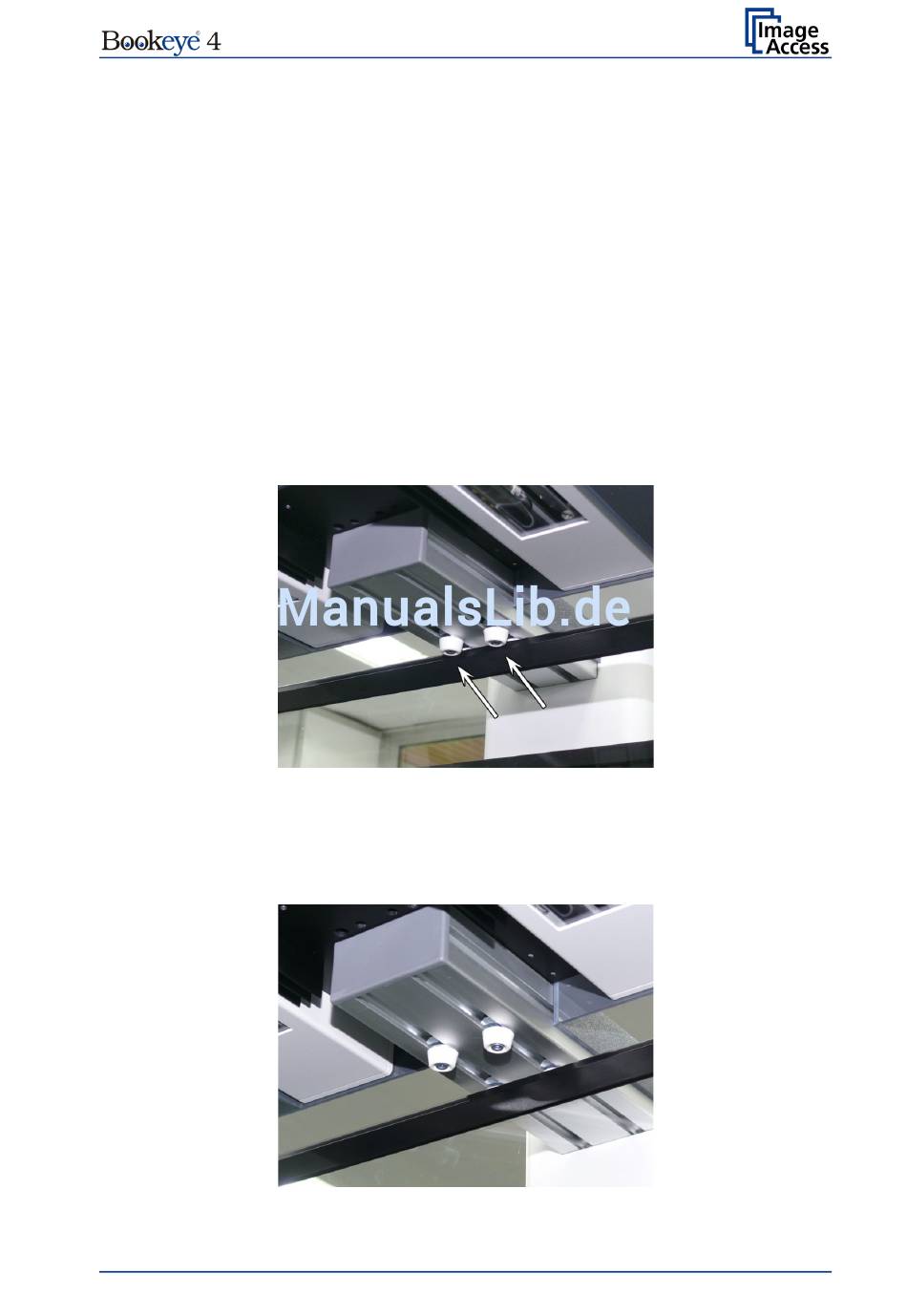

Abbildung 7: Lösen Sie die Transportsicherungen
Drehen Sie die Transportsicherungen im Gegenuhrzeigersinn, um sie zu lösen. Ein
Werkzeug wird dazu nicht benötigt. Verschieben Sie die Transportsicherungen ein wenig
in Richtung zum Kamerakopf. Drehen Sie die Transportsicherungen dann im
Uhrzeigersinn, um sie an der neuen Position zu befestigen
Bedienungsanleitung
Abbildung 8: Transportsicherungen geöffnet
Seite 27
