A.10.2.2 Vollständig geöffnet
An der Unterseite des Kamerahalses befinden sich vier Gummipuffer. Die beiden
vorderen Gummipuffer sind Transportsicherungen (siehe Kapitel A.10.2.1).
Die beiden hinteren Gummipuffer begrenzen den Öffnungswinkel der Glasplatte und
schützen damit den TFT-Monitor vor Beschädigung.
1: Transportsicherungen
2: Gummipuffer zur
Begrenzung des
Öffnungswinkels

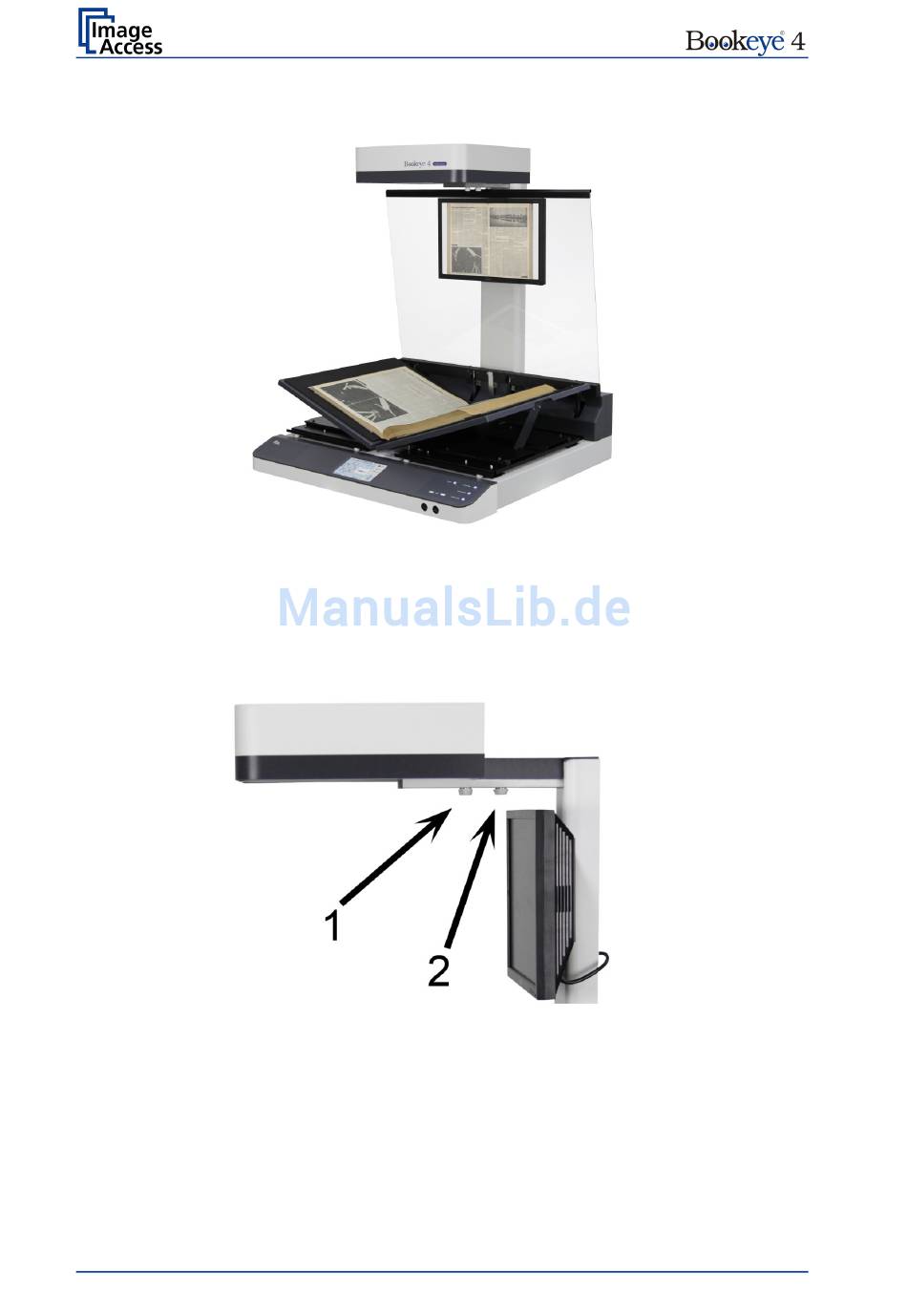

Abbildung 10: Transportsicherung und Gummipuffer

Die Position der Gummipuffer muss gelegentlich überprüft und eingestellt werden.
Verwenden Sie zum Lösen der Gummipuffer einen Inbusschlüssel, Größe 4 mm.
Lösen Sie die Gummipuffer und verschieben Sie sie so, dass der Abstand zwischen der
Glasplatte und der unteren Kante des Monitorgehäuses mindestens fünf Millimeter
beträgt.
Befestigen Sie die Gummipuffer anschließend wieder mit dem Inbusschlüssel.
