Endress+Hauser Proline Prowirl F 200 Technische Information Seite 34

Potenzialausgleich
Klemmen
Kabeleinführungen
Kabelspezifikation
34
HART-Eingang
1
+
–
–
+

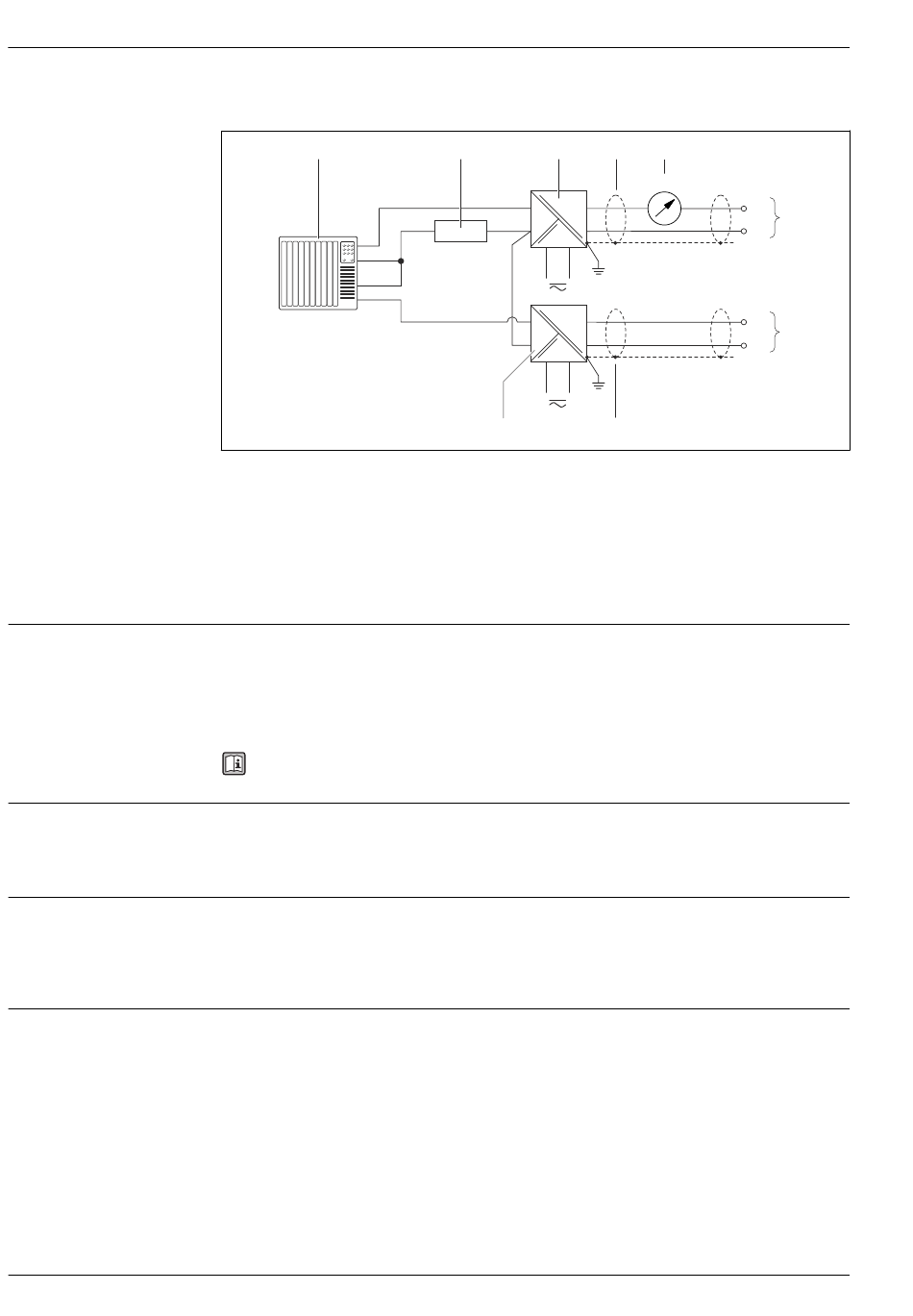

 11 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  14
3 Speisetrenner für Spannungsversorgung (z.B. RN221N)
4 Kabelschirm, Kabelspezifikation beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  14
6 Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten
7 Messumformer
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation
(XA) beachten.
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen für
Aderquerschnitte 0,5...2,5 mm
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquer-
schnitte 0,2...2,5 mm 2 (24...14 AWG)
• Kabelverschraubung (nicht für Ex d): M20 × 1,5 mit Kabel  6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– Für Nicht-Ex und Ex: NPT ½"
– Für Nicht-Ex und Ex (nicht für CSA Ex d/XP): G ½"
– Für Ex d: M20 × 1,5
Zulässiger Temperaturbereich
• –40 °C (–40 °F)...+80 °C (+176 °F)
• Mindestanforderung: Kabel-Temperaturbereich ≥ Umgebungstemperatur + 20 K
Signalkabel
Stromausgang
• Bei 4-20 mA: Normales Installationskabel ausreichend.
• Bei 4-20 mA HART: Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
2 3
+
+
–
–
+
+
–
–
3
2 (20...14 AWG)
Proline Prowirl F 200
5
4
4...20 mA
+
7
-
+
6
-
4
Endress+Hauser
A0016029
