Versorgungsausfall
Elektrischer Anschluss
30
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher (HistoROM) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

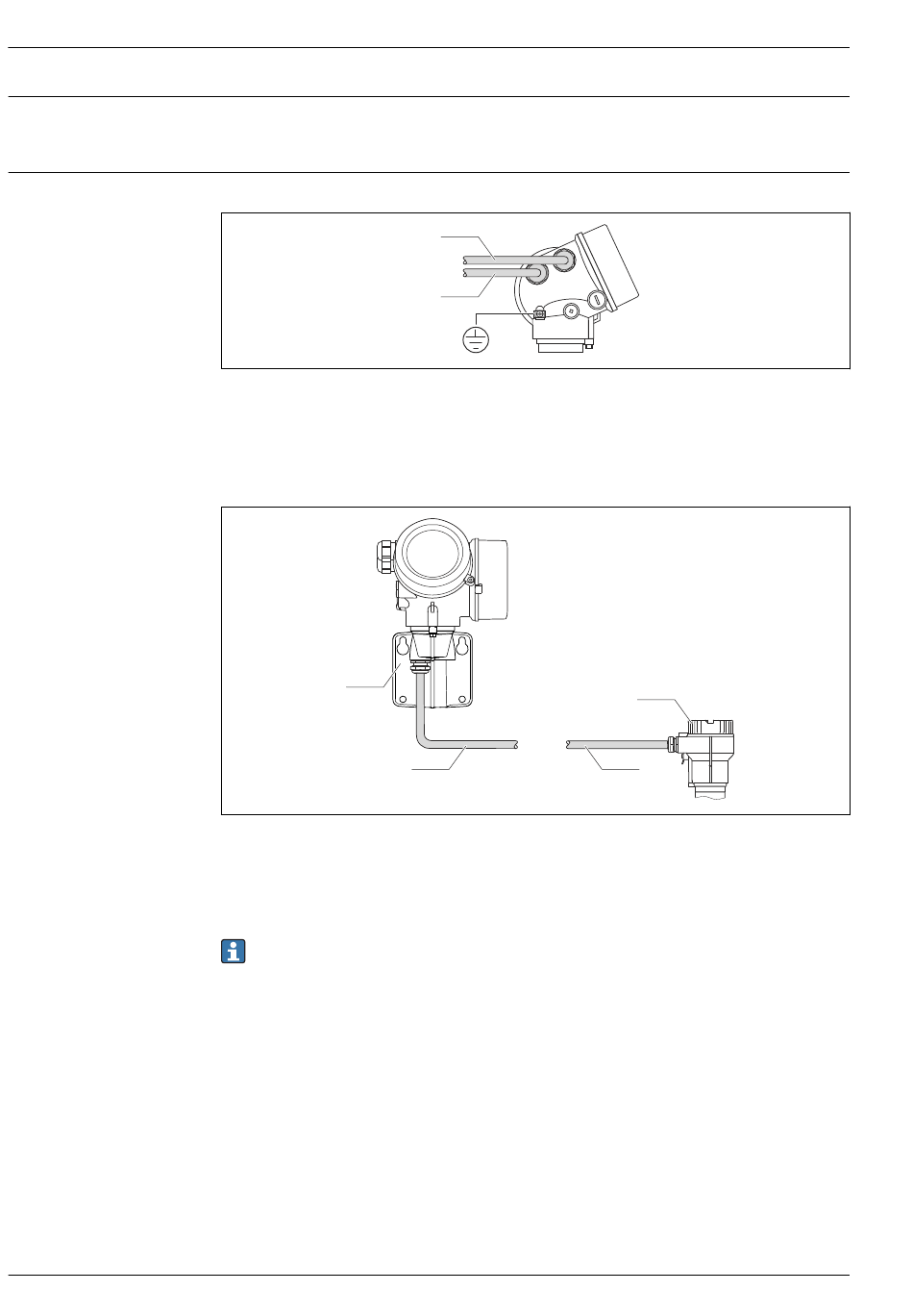

Anschluss Messumformer
1 Kabeleinführungen für Ein-/Ausgänge
Anschluss Getrenntausführung
Verbindungskabel
1
 4 Anschluss Verbindungskabel
1 Wandhalter mit Anschlussraum (Messumformer)
2 Verbindungskabel
3 Anschlussgehäuse Messaufnehmer
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung des
Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über Anschlussklem-
men (Anziehdrehmoment Anschlussklemmen: 1,2...1,7 Nm).
1
1
2
