Messstofftemperaturbereich
Druck-Temperatur-Kurven
6) Kapazitiver Sensor
7) Aggressive Atmosphäre (Salze oder Chloride in der Luft)
8) Aggressives Medium (Korrosionsgefahr durch z.B. Chloride)
56
Prozess
6)
DSC-Sensor
Bestellmerkmal "Sensorausführung":
• Option 1 "Volumenfluss Basis":
–40...+260 °C (–40...+500 °F), Rostfreier Stahl
• Option 2 "Volumenfluss Hoch-/Niedertemperatur":
–200...+400 °C (–328...+752 °F), Rostfreier Stahl
• Option 3 "Massefluss (integrierte Temperaturmessung)":
–200...+400 °C (–328...+752 °F), Rostfreier Stahl
Bestellmerkmal "Sensoroption":
• Option CD "Rauhe Umgebung
–200...+400 °C (–328...+752 °F), DSC-Sensor Alloy C22
• Option CE "Rauher Prozess
–40...+260 °C (–40...+500 °F), Messaufnehmer und DSC-Sensor Alloy C22
Dichtungen
• –200...+400 °C (–328...+752 °F) bei Graphit (Standard)
• –15...+175 °C (+5...+347 °F) bei Viton
• –20...+275 °C (–4...+527 °F) bei Kalrez
• –200...+260 °C (–328...+500 °F) bei Gylon
Die folgenden Druck-Temperatur-Kurven beziehen sich auf das gesamte Gerät und nicht nur auf den
Prozessanschluss.
Die Druck-Temperatur-Kurve ist für das jeweilige Messgerät in der Software hinterlegt. Wird diese
überschritten, erfolgt eine Warnmeldung. Druck und Temperatur werden je nach Systemkonfigura-
tion und Sensorausführung durch Eingabe, Einlesen oder Berechnung ermittelt.

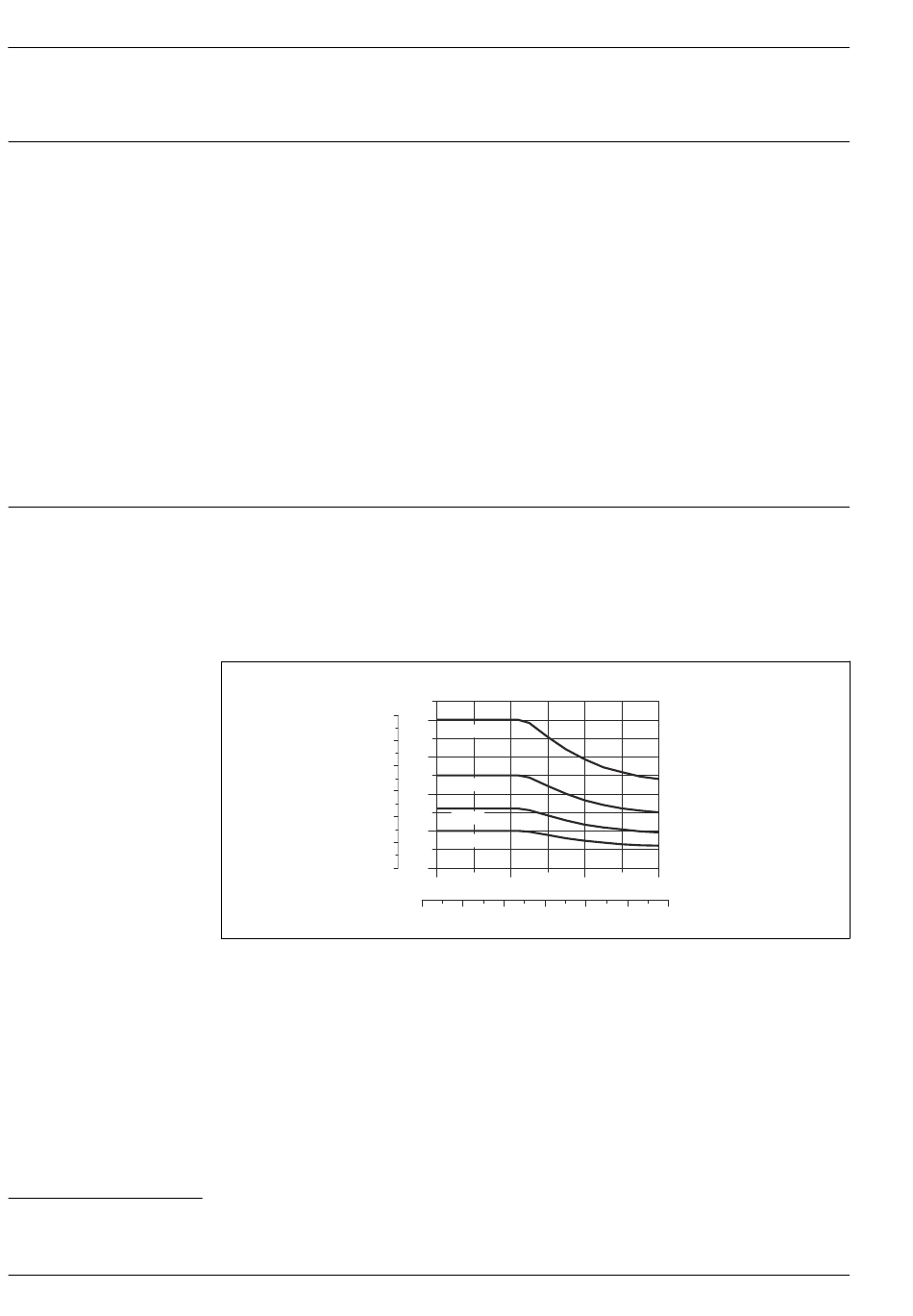

Prozessanschluss: Flansch nach EN 1092-1 (DIN 2501)
[psi]
600
500
400
300
200
100
0
 16 Werkstoff Prozessanschluss: Rostfreier Stahl, mehrfachzertifiziert, 1.4404 (F316, F316L)
7)
, DSC-Sensorkomponenten Alloy C22":
8)
, mediumberührte Teile Alloy C22, (inklusiv Option CD)":
[bar] [bar]
40
PN 40
30
PN 25
20
PN 16
10
PN 10
0
-200 -100 0 100 200 300 400
-400 -200 0 200
Proline Prowirl F 200
[°C]
400 600 800 [°F]
Endress+Hauser
A0020879-DE
