Endress+Hauser Proline Prowirl F 200 Technische Information Seite 33

Proline Prowirl F 200
Endress+Hauser
FOUNDATION Fieldbus
1
8

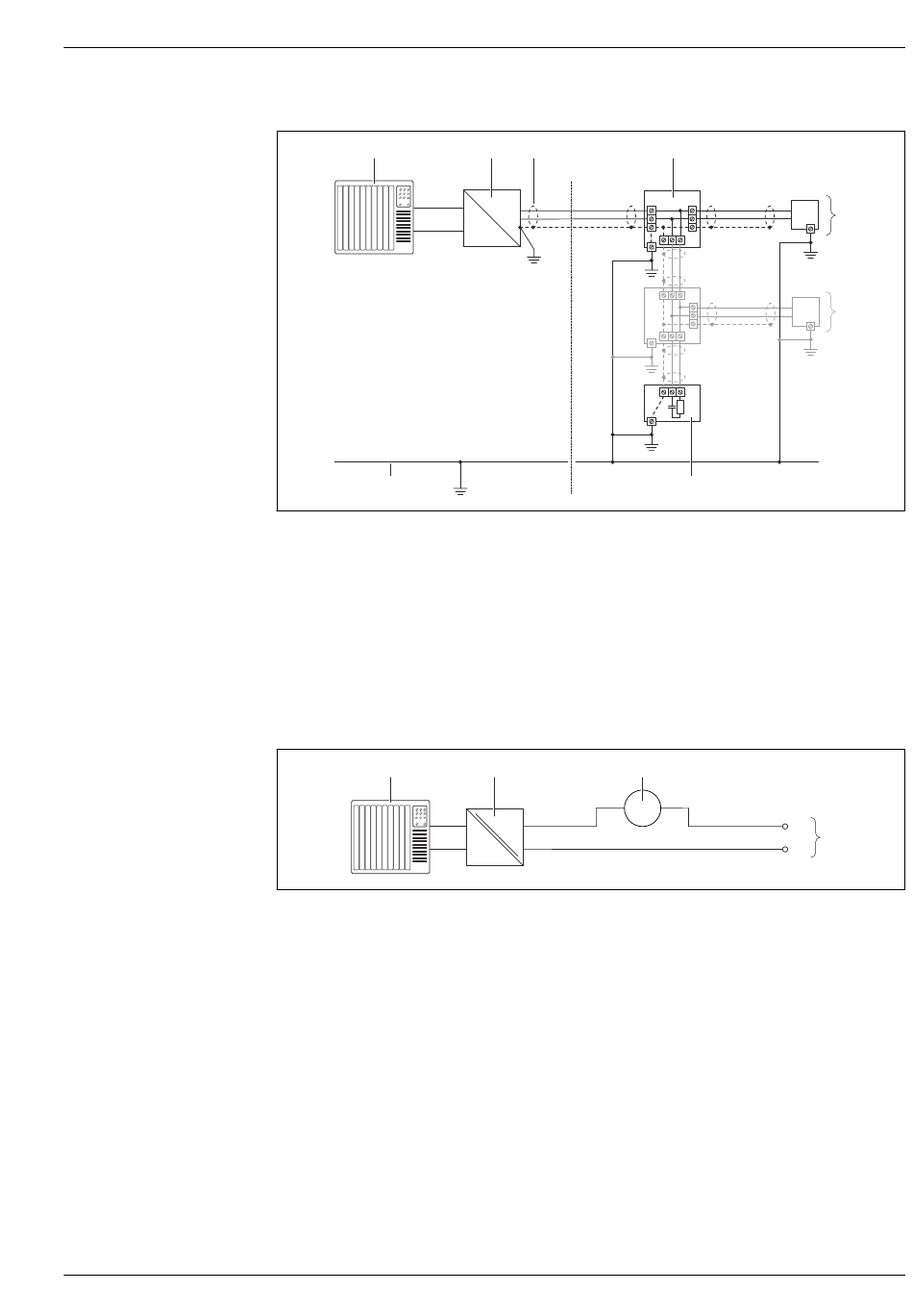

 9 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
Stromeingang
1
 10 Anschlussbeispiel für 4-20 mA Stromeingang
1 Automatisierungssystem (z.B. SPS)
2 Spannungsversorgung
3 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
4 Messumformer: Eingangswerte beachten →  10
2 3
+
-
6
6
6
6
.
-
2 3
+
-
4
+
5
-
6
+
5
-
6
7
+
4
-
A0019004
A0020741
