Proline Prowirl F 200

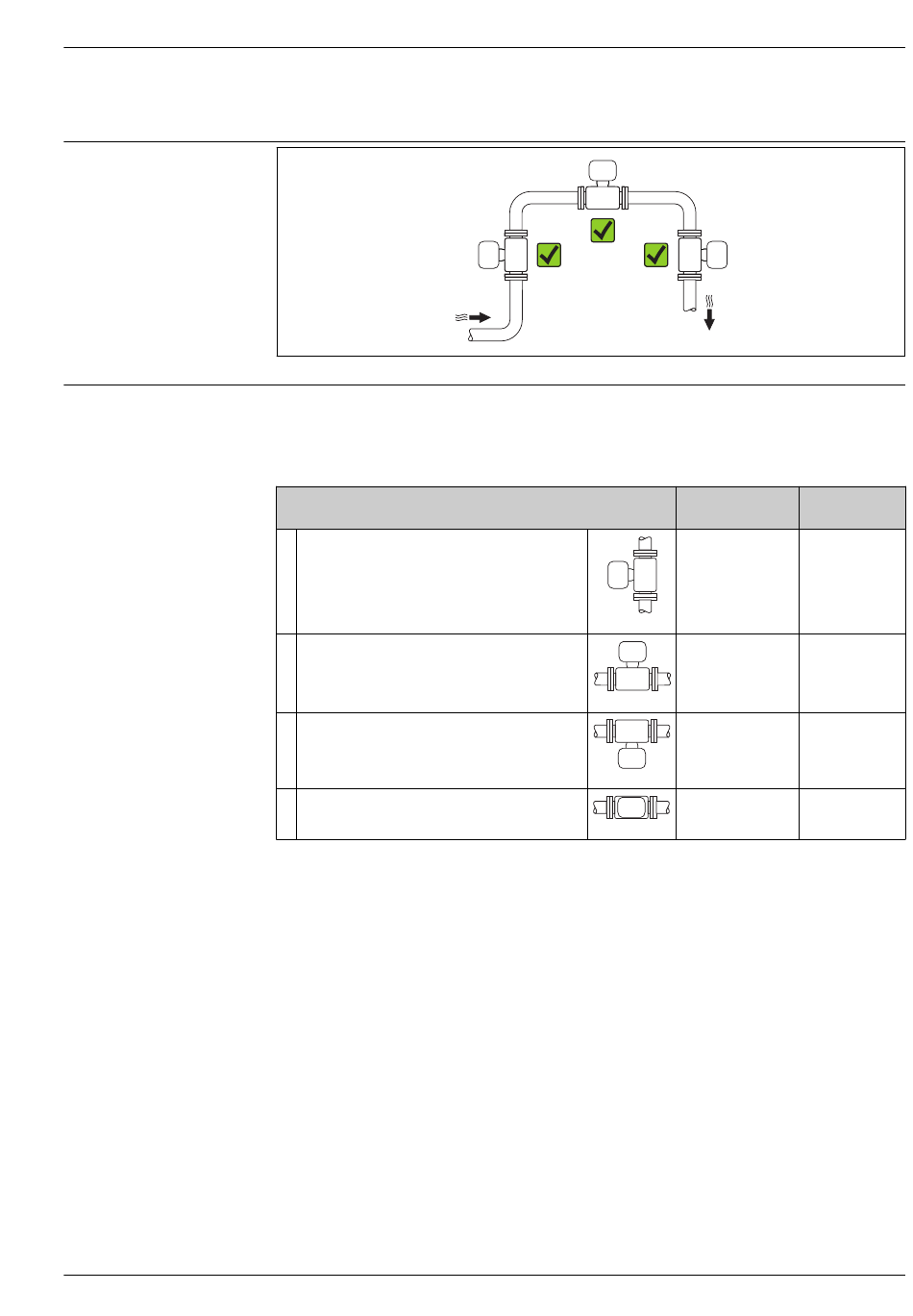

Montageort
Einbaulage
Endress+Hauser
Montage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine korrekte
Volumenstrommessung. Daher folgende Punkte beachten:
Einbaulage
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformerkopf oben
C Horizontale Einbaulage Messumformerkopf unten
D Horizontale Einbaulage Messumformerkopf seit-
lich
1) Bei Flüssigkeiten wird empfohlen, senkrechte Rohrleitungen steigend zu durchströmen, um eine Teilfül-
lung der Rohrleitung zu vermeiden (Abb. A). Störung der Durchflussmessung! Um die Durchflussmessung
von Flüssigkeiten zu gewährleisten, muss in vertikal abwärts durchströmten Rohrleitungen das Messrohr
immer vollständig gefüllt sein.
2) Überhitzungsgefahr der Messelektronik! Bei einer Messstofftemperatur von ≥ 200 °C (392 °F) ist die Ein-
baulage B für die Zwischenflanschausführung (Prowirl D) mit den Nennweiten DN 100 (4") und DN 150
(6") nicht zulässig.
3) Bei heißen Messstoffen (z.B. Dampf bzw. Messstofftemperatur (TM) ≥ 200 °C (392 °F): Einbaulage C oder
D
4) Bei sehr kalten Messstoffen (z.B. flüssigem Stickstoff): Einbaulage B oder D
5) Bei Option Nassdampferkennung/-messung: Einbaulage C
Kompaktausfüh- Getrenntaus-
rung
1)

A0015545
2) 3)

A0015589
4) 5)

A0015590
4)

A0015592
A0015543
führung




