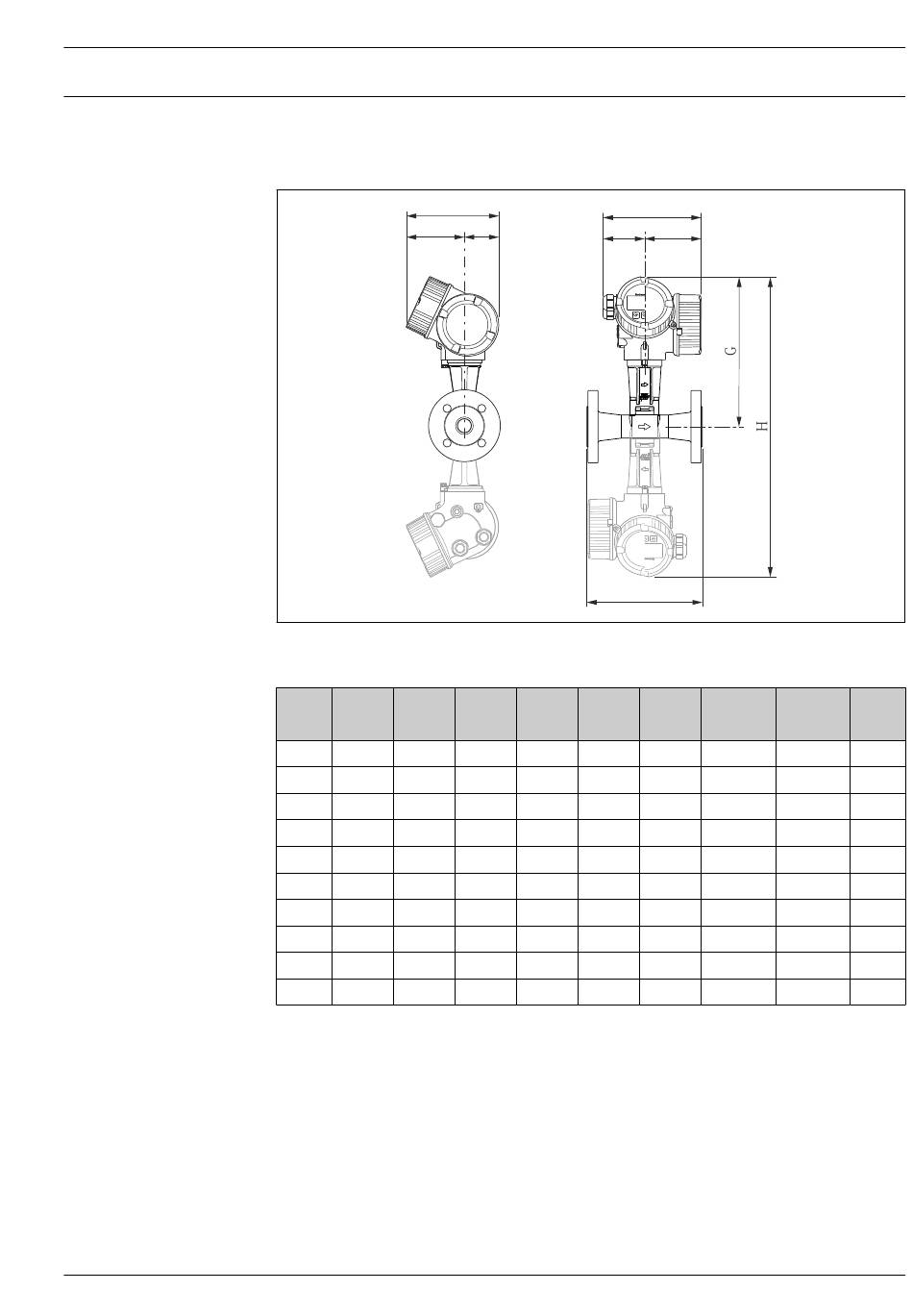

Proline Prowirl F 200
Abmessungen in US-Einhei-
ten
Endress+Hauser
Kompaktausführung
Bestellmerkmal "Gehäuse", Option B "GT18 Zweikammer, 316L"; Option C "GT20 Zweikammer, Alu,
beschichtet"
A
B
25
Gestrichelt: Dualsensausführung
1)
DN
A
B
[in]
[in]
[in]
½
6,38
4,02
1
6,38
4,02
1½
6,38
4,02
2
6,38
4,02
3
6,38
4,02
4
6,38
4,02
6
6,38
4,02
8
6,38
4,02
10
6,38
4,02
12
6,38
4,02
1)
Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 0,28 in
2)
Bei Ausführung mit Überspannungsschutz: Werte + 0,31 in
3)
Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 0,39 in
4)
Bei Hoch-/Niedertemperaturausführung: Werte + 1,14 in
5)
Bei Ausführung ohne Vor-Ort-Anzeige: Werte - 0,78 in
6)
Bei Hoch-/Niedertemperaturausführung: Werte + 2,28 in
7)
Nicht verfügbar als Dualsensausführung
8)
Abhängig vom jeweiligen Prozessanschluss
C
E
L
2)
C
D
E
[in]
[in]
[in]
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
2,36
6,50
2,95
D
F
2)
3) 4)
5) 6)
F
G
H
[in]
[in]
[in]
7)
3,54
10,00
7)
3,54
10,25
3,54
10,57
21,14
3,54
10,84
21,68
3,54
11,35
22,69
3,54
11,81
23,63
3,54
12,79
25,57
3,54
13,91
27,63
3,54
14,93
29,67
3,54
15,92
31,84
A0019267
L
[in]
8)
8)
8)
8)
8)
8)
8)
8)
8)
8)
