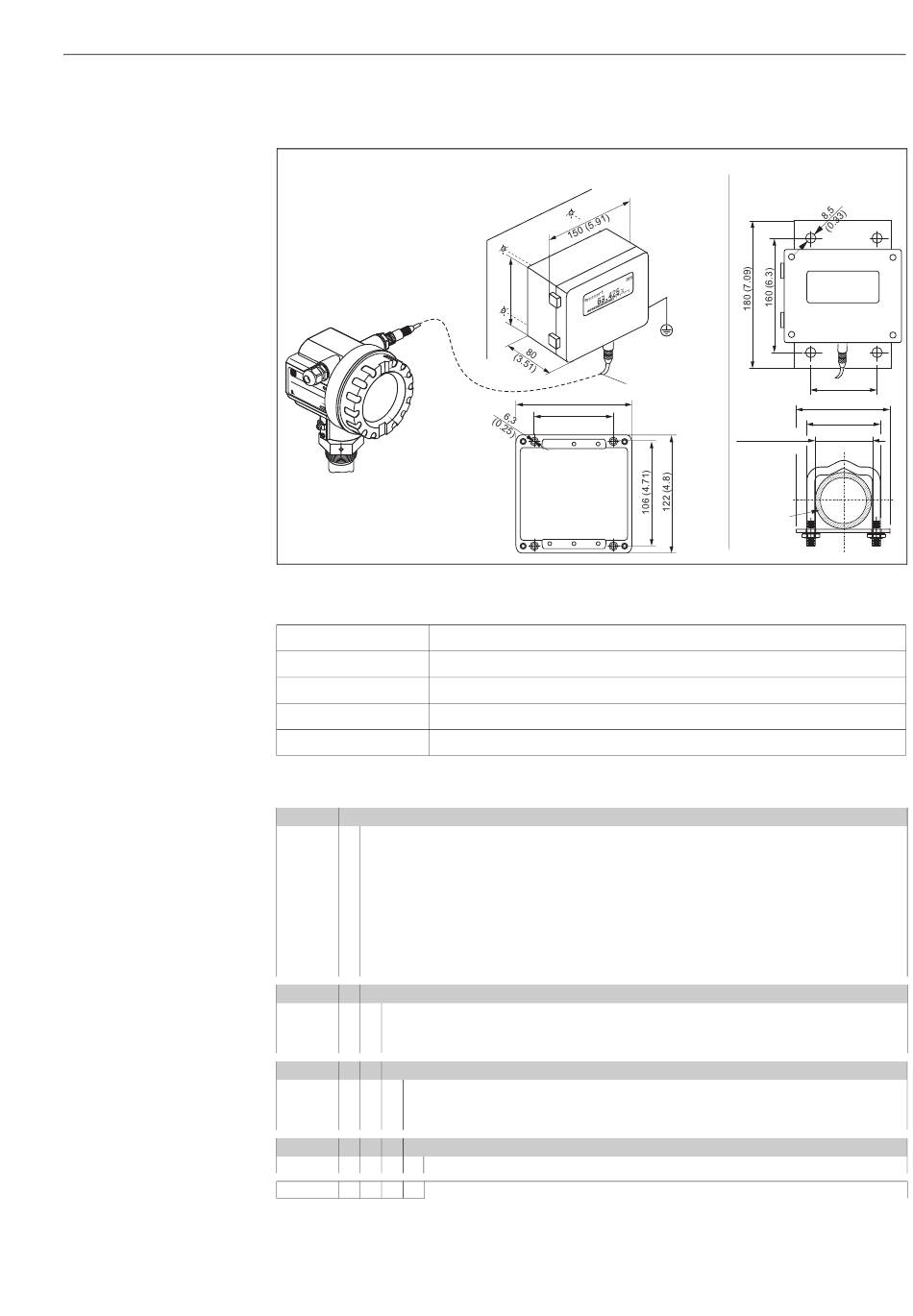

Abgesetzte Anzeige und Bedienung FHX40

Micropilot M
Levelflex M
Prosonic M
E N E N
D R D R
E S E S
O rd O rd S + S +
er er
S er S er C od C od H A H A
.-N .-N e: e: U S U S
o. : o. :
E R E R
M es M es
sb er sb er
M ea M ea
su rin su rin ei ch ei ch
g ra g ra
ng e ng e
U 16 U 16
m ax m ax
... 36 ... 36 . 20 . 20
4. ..2 4. ..2
0 m 0 m V D V D m m
A A C C
IP
6 5
T T
A A >7 0° >7 0°
C : C :
t >8 t >8
5° C 5° C
mm (in)
Technische Daten (Kabel und Gehäuse) und Produktstruktur
Kabellänge 20 m (66 ft) (feste Länge mit angegossenen Anschlusssteckern)
Temperaturbereich -30 °C...+70 °C (-22 °F ... +158 °F)
Schutzart IP65/IP67 (Gehäuse); IP68 (Kabel) nach EN60529
Werkstoffe Gehäuse: AlSi12; Kabelverschraubung: Messing, vernickelt
Abmessungen [mm (in)] 122x150x80 (4.8x5.91x3.15) / HxBxT
Zulassung:
A Ex-freier Bereich
1 ATEX II 2 G EEx ia IIC T6, ATEX II 3D
S FM IS Cl.I Div.1 Gr.A-D, Zone0
U CSA IS Cl.I Div.1 Gr.A-D, Zone0
N CSA General Purpose
K TIIS ia IIC T6
C NEPSI Ex ia IIC T6/T5
G IECEx Zone1 Ex ia IIC T6/T5
Y Sonderausführung
Kabel:
1 20m; für HART
5 20m; für PROFIBUS PA/FOUNDATION Fieldbus
9 Sonderausführung
Zusatzausstattung:
A Grundausführung
B Montagebügel, Rohr 1"/2"
Y Sonderausführung
Kennzeichnung:
1 Messstelle (TAG)
FHX40 - vollständige Produktbezeichnung
Verwenden Sie die für die entsprechende Kommunikationsvariante des Gerätes vorgesehenen Kabel
zum Anschluss der abgesetzten Anzeige FHX40.
Wandmontage
(ohne Montagebügel)
Separatgehäuse
FHX40 (IP 65)
122
(4.8)
Kabel
120 (4.72)
82 (3.23)
Zubehör
Rohrmontage
(Montagebügel und -platte
optional mitgeliefert,
s. Produktstruktur)
88
118 (4.65)
96 (3.78)
max. 80 (3.15)
min. 30 (1.18)
Rohr
L00-FMxxxxxx-00-00-06-de-003
77
