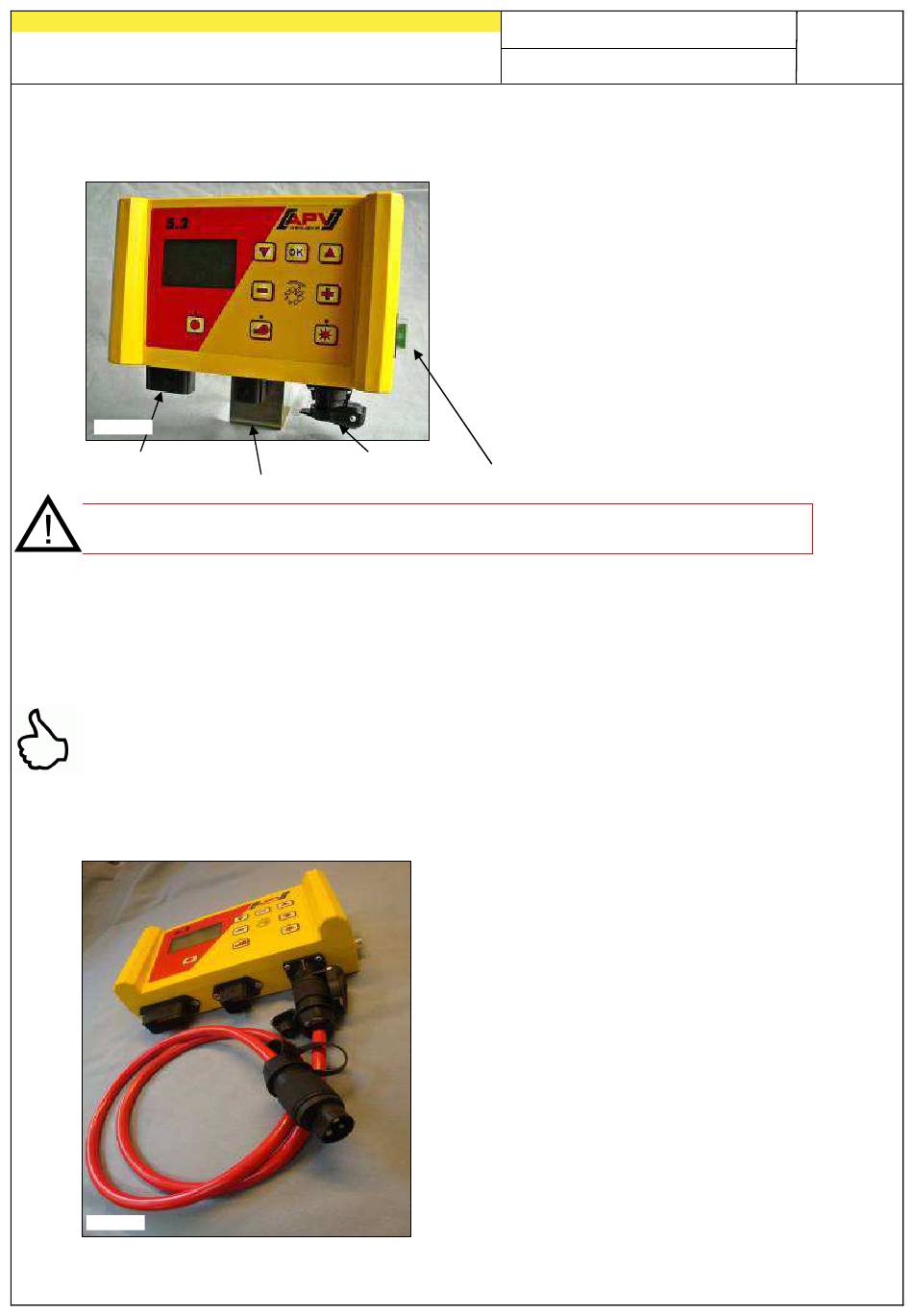

5.4 Befestigung des Steuermoduls
Befestigen Sie die serienmäßig mitgelieferte Halterung mit zwei Schrauben in der Kabine.
Abb.: 7
12-poliger Stecker
6-poliger Stecker
ACHTUNG: Rollen Sie das Kabel nach Möglichkeit nicht zu einer Spule!
An der Unterseite des Steuermoduls sind ein 3-poliger Stecker (= Anschluss an Dauerplus
beim Traktor), ein 6-poliger Stecker (= Verbindung Sägerät mit dem Steuermodul) und ein
12-poliger Stecker für die Sensoren angebracht (z.B.: Bodenrad oder Kabel für 7-polige
Normsteckdose, usw.).
Diese sind auf Kundenwunsch als Zubehör zu dem Sägerät PS 800 M1 erhältlich!
Auf der rechten Seite des Steuermoduls befindet sich eine 30A Sicherung.
TIPP: Beachten Sie den Winkel, in dem Sie auf das Modul blicken, um das Display optimal
ablesen zu können. Eventuell biegen Sie die Halterung leicht, um den Winkel gut
einzustellen.
5.5 Elektrische Anschlüsse
Abb.: 8
3-poliger Stecker
30A Sicherung
Das serienmäßig mitgelieferte Kabel können Sie
direkt an die 3-polige Normsteckdose des
Schleppers in der Kabine anschließen. Das andere
Ende verbinden Sie mit dem Steuermodul.
Die Sicherung (30A) befindet sich an der rechten
Seite des Steuermoduls.
QUALITÄT FÜR PROFIS
9
