12
Qualität für Profis
7.4

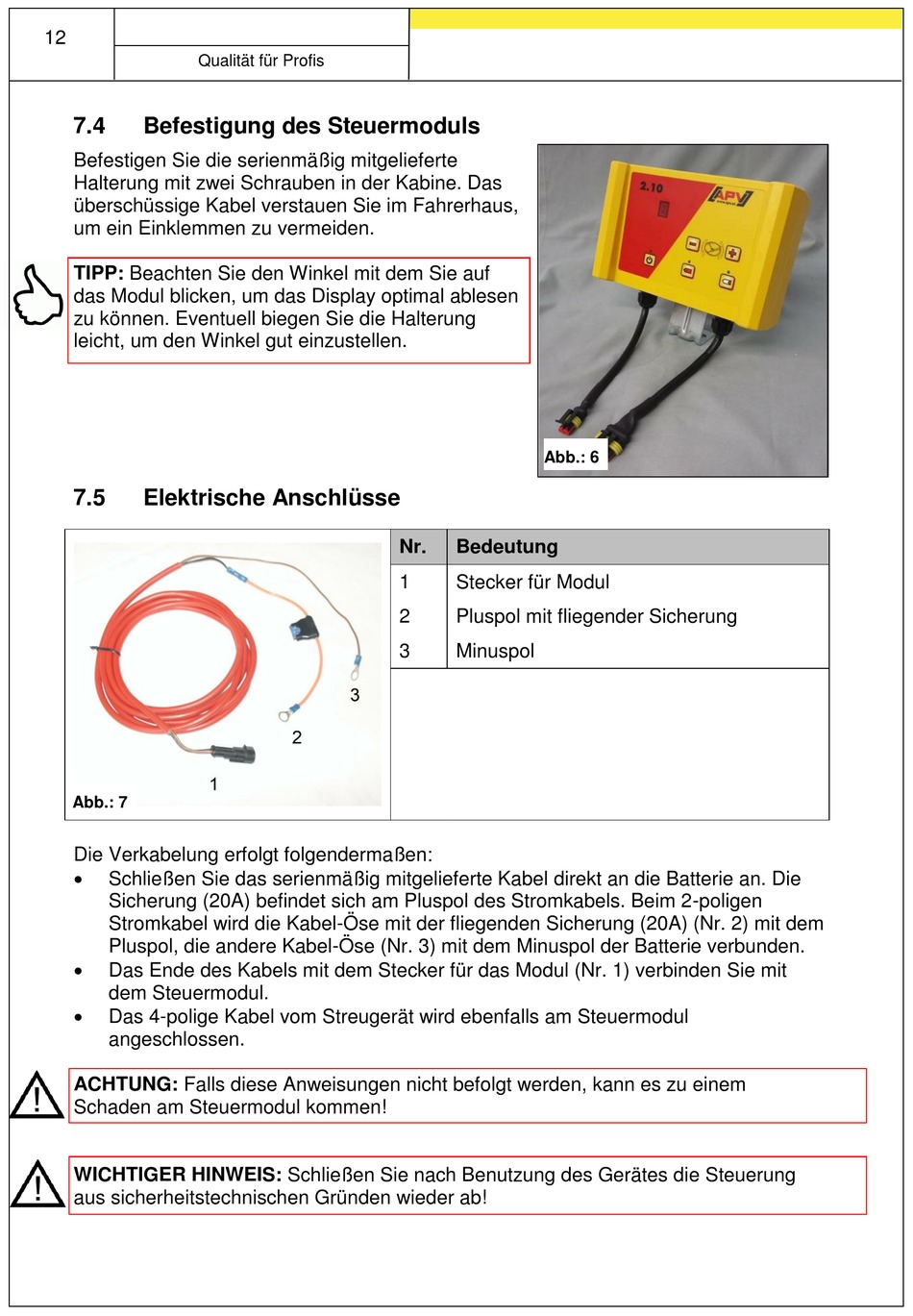

Befestigung des Steuermoduls
Befestigen Sie die serienmäßig mitgelieferte
Halterung mit zwei Schrauben in der Kabine. Das
überschüssige Kabel verstauen Sie im Fahrerhaus,
um ein Einklemmen zu vermeiden.
TIPP: Beachten Sie den Winkel mit dem Sie auf
das Modul blicken, um das Display optimal ablesen
zu können. Eventuell biegen Sie die Halterung
leicht, um den Winkel gut einzustellen.
7.5
Elektrische Anschlüsse
Abb.: 7
Die Verkabelung erfolgt folgendermaßen:
Schließen Sie das serienmäßig mitgelieferte Kabel direkt an die Batterie an. Die
Sicherung (20A) befindet sich am Pluspol des Stromkabels. Beim 2-poligen
Stromkabel wird die Kabel-Öse mit der fliegenden Sicherung (20A) (Nr. 2) mit dem
Pluspol, die andere Kabel-Öse (Nr. 3) mit dem Minuspol der Batterie verbunden.
Das Ende des Kabels mit dem Stecker für das Modul (Nr. 1) verbinden Sie mit
dem Steuermodul.
Das 4-polige Kabel vom Streugerät wird ebenfalls am Steuermodul
angeschlossen.
ACHTUNG: Falls diese Anweisungen nicht befolgt werden, kann es zu einem
Schaden am Steuermodul kommen!
WICHTIGER HINWEIS: Schließen Sie nach Benutzung des Gerätes die Steuerung
aus sicherheitstechnischen Gründen wieder ab!
Abb.: 6
Nr.
Bedeutung
1
Stecker für Modul
2
Pluspol mit fliegender Sicherung
3
Minuspol
