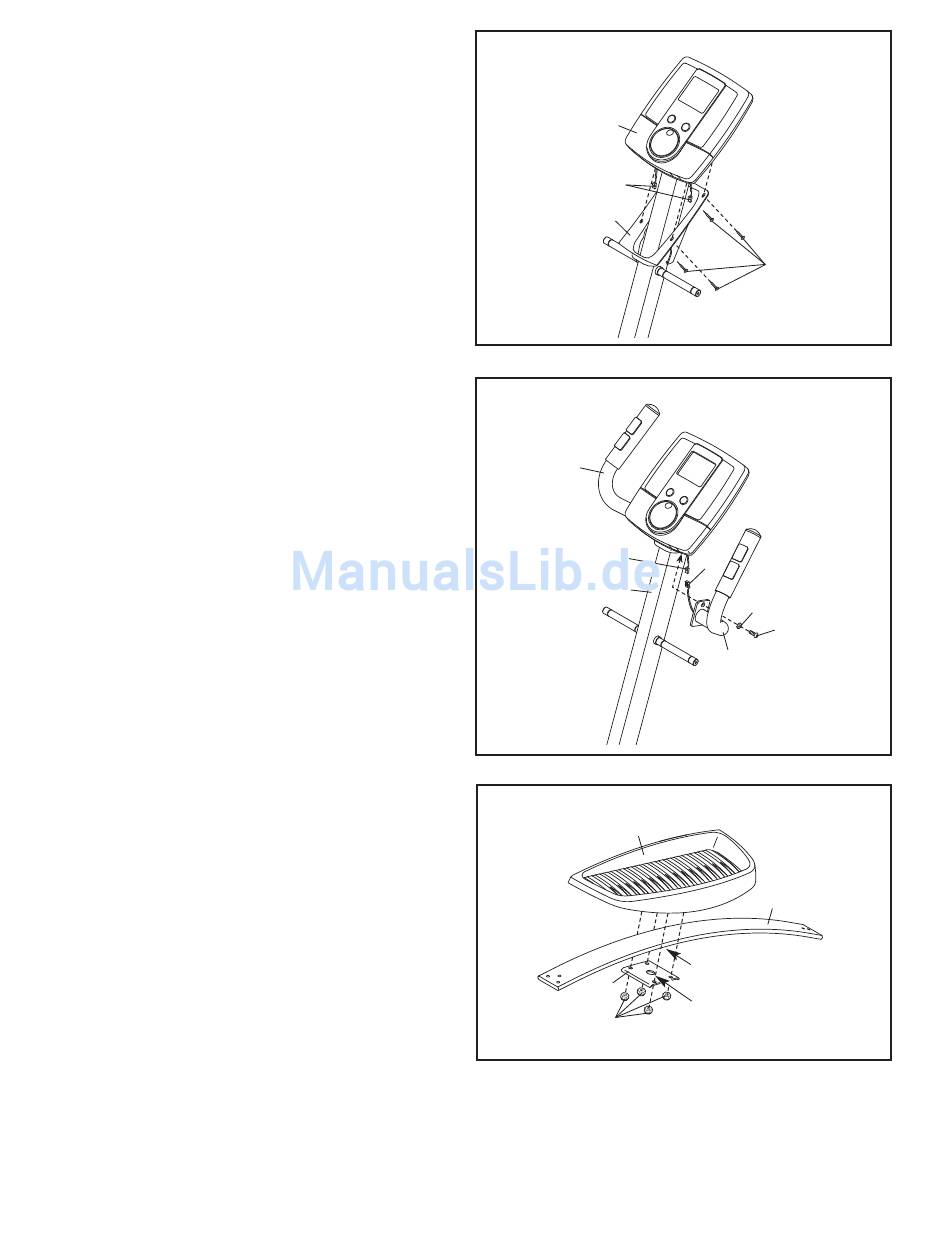

7. Schieben Sie die Computerabdeckung (96)
nach oben zum Computer (4) hin. Schieben Sie
die Computerpulsdrähte nach unten durch die
Computerabdeckung.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie die Computerabdeckung
(96) mit vier M4 x 16mm Halbrundschrauben
(84).
8. Identifizieren Sie die linke und die rechte
Pulsstange (5, 16), welche mit Aufklebern mit
den Worten "Left" [links] und "Right" [rechts]
markiert sind.
Eine zweite Person soll die rechte Pulsstange
(16) an den Pfosten (2) hinhalten.
Verbinden Sie den Computerpulsdraht innerhalb
des Pfostens (2) mit dem Pulsdraht (37) inner-
halb der rechten Pulsstange (16).
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie die rechte Pulsstange
(16) mit einer M10 x 20mm Schraube mit
Nylon-Klemmteil (79) und einem M10 Federring
(78) am Pfosten (2).
Wiederholen Sie diesen Schritt nun für die
linke Pulsstange (5).
9. Finden Sie das rechte Pedal (13), welches mit
einem Aufkleber mit dem Wort "Right" [rechts]
markiert ist und richten Sie es so aus, wie
angedeutet.
Finden Sie den Stoßdämpfer auf der Unterseite
des rechten Pedalarms (14). Geben Sie das
Loch einer der Pedalklammern (15) über den
Stoßdämpfer.
Befestigen Sie das rechte Pedal (13) und die
Pedalklammer (15) mit vier M8 Kontermuttern
(82) am rechten Pedalarm (14).
Wiederholen Sie diesen Schritt mit dem
linken Pedal (nicht abgebildet).
7
4
Pulskabel
96
8
5
Pulskabel
2
9
13
15
82
9
Vermeiden Sie
ein Abklemmen
der Drähte
84
Vermeiden
Sie ein
Abklemmen
der Drähte
37
78
79
16
14
Stoßdämpfer
Loch
