Installation

3.3.5 Installation der 3-Wege-Kugelventile

3.4 Installation einer Probenleitung

22

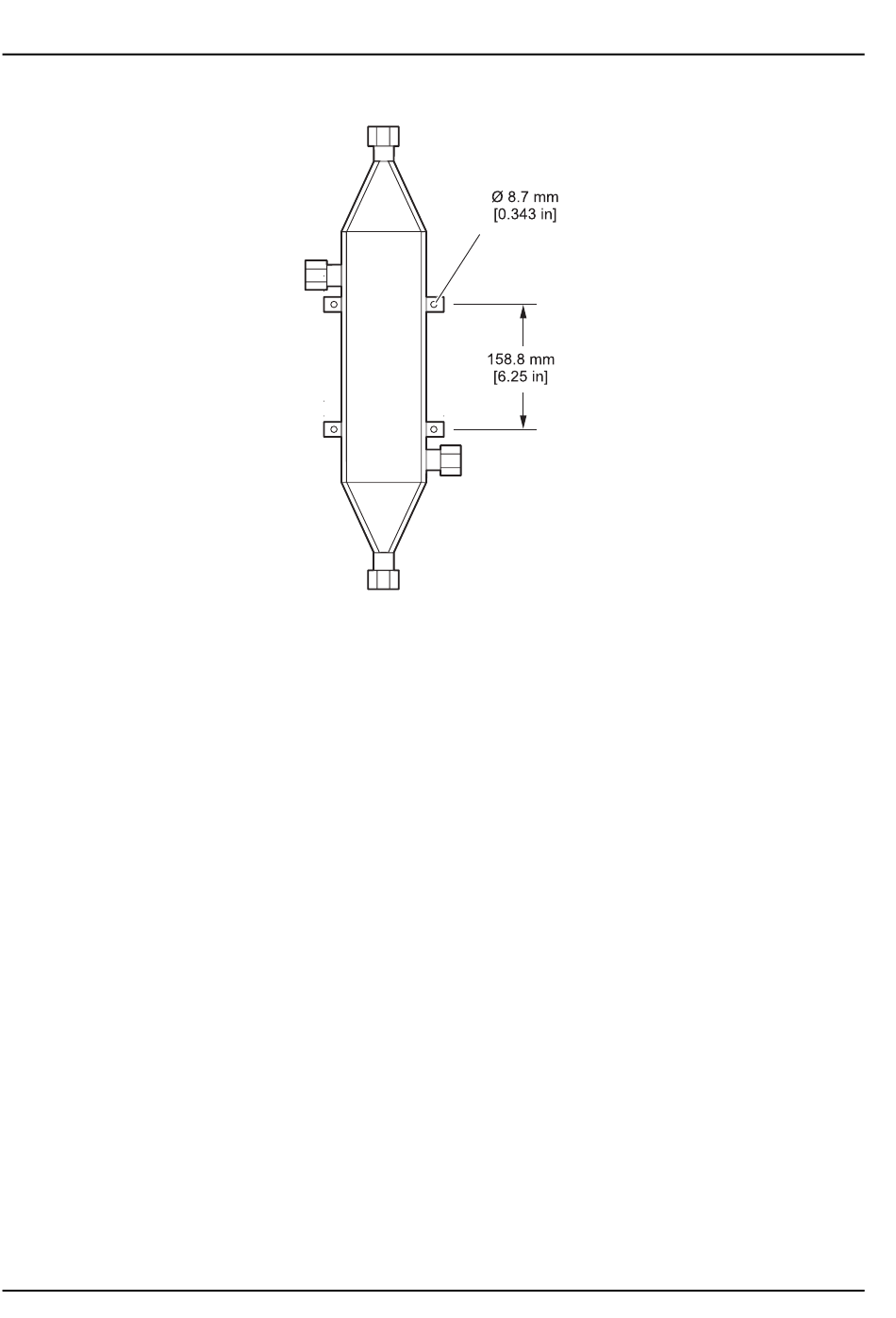

Abbildung 10 Abmessungen Wärmetauscher
VORSICHT
Die Installation darf nur von qualifiziertem Fachpersonal
ausgeführt werden, um die Einhaltung aller geltenden Elektro-
und Installationsnormen zu gewährleisten.
Vollständige Installationsanweisungen finden Sie im Anleitungsblatt
für das automatische Reinigungssystem (Kat. Nr. 46692-88).
Wählen Sie einen für den Probentyp geeigneten Probenleitungs-
durchmesser. Wählen Sie die Leitungslänge im Hinblick auf möglichst
geringe Verzögerungen und Verstopfungen durch Feststoffe.
• Führen Sie die Probenleitung so direkt wie möglich.
• Lange Probenleitungen oder Leitungen mit großem Durchmesser
führen zu erheblichen Verzögerungszeiten zwischen einer Ände-
rung der tatsächlichen Prozessbedingungen und der Ansprech-
zeit am Instrument.
• Wenn der Einsatz von Probenleitungen mit großem Durchmesser
oder die Überbrückung langer Abstände nicht zu vermeiden sind,
sollte die Durchflussrate zum Instrument gesteigert und der über-
schüssige Durchfluss am Instrument vorbei zum Abfluss oder
zurück in den Prozess geleitet werden.
• Installieren Sie die Abzweigleitungen für die Probenahme in Pro-
zessrohren mit großem Querschnitt, um die Wahrscheinlichkeit
für die Aufnahme von Sediment vom Boden der Rohrleitung oder
von Luftblasen von oben zu minimieren. Idealerweise reicht die
Abzweigleitung bis in die Mitte des Rohres.
gute und schlechte Probenahmemethoden.
Abbildung 11 zeigt
