Hach Surface Scatter 7 sc Benutzerhandbuch Seite 26

Installation
1 Optionale Elemente
2 Entlüfter
3 3-Wege-Kugelventil (Automatisches Reinigungssystem). 16 Netz-Ein-/Ausschalter (NEMA 4X), kundenseitig
4 Kühlwasser zum Abfluss
5 Kühlwasserablauf
6 Durchflussregelventil
7 Probenzulauf
8 Probenbypass während Reinigungszyklus
9 Kühlwasserzulauf
10 Wärmetauscher
11 Elektro-Anschlussbox
12 min. 127 mm (5 Zoll)
13 Luft für Luftabsaug-System (kundenseitig bereitgestellt)
A Probe bei normalem Betrieb
B Probenbypass während autom. Reinigung
C Kühlwasser bei normalem Betrieb
24

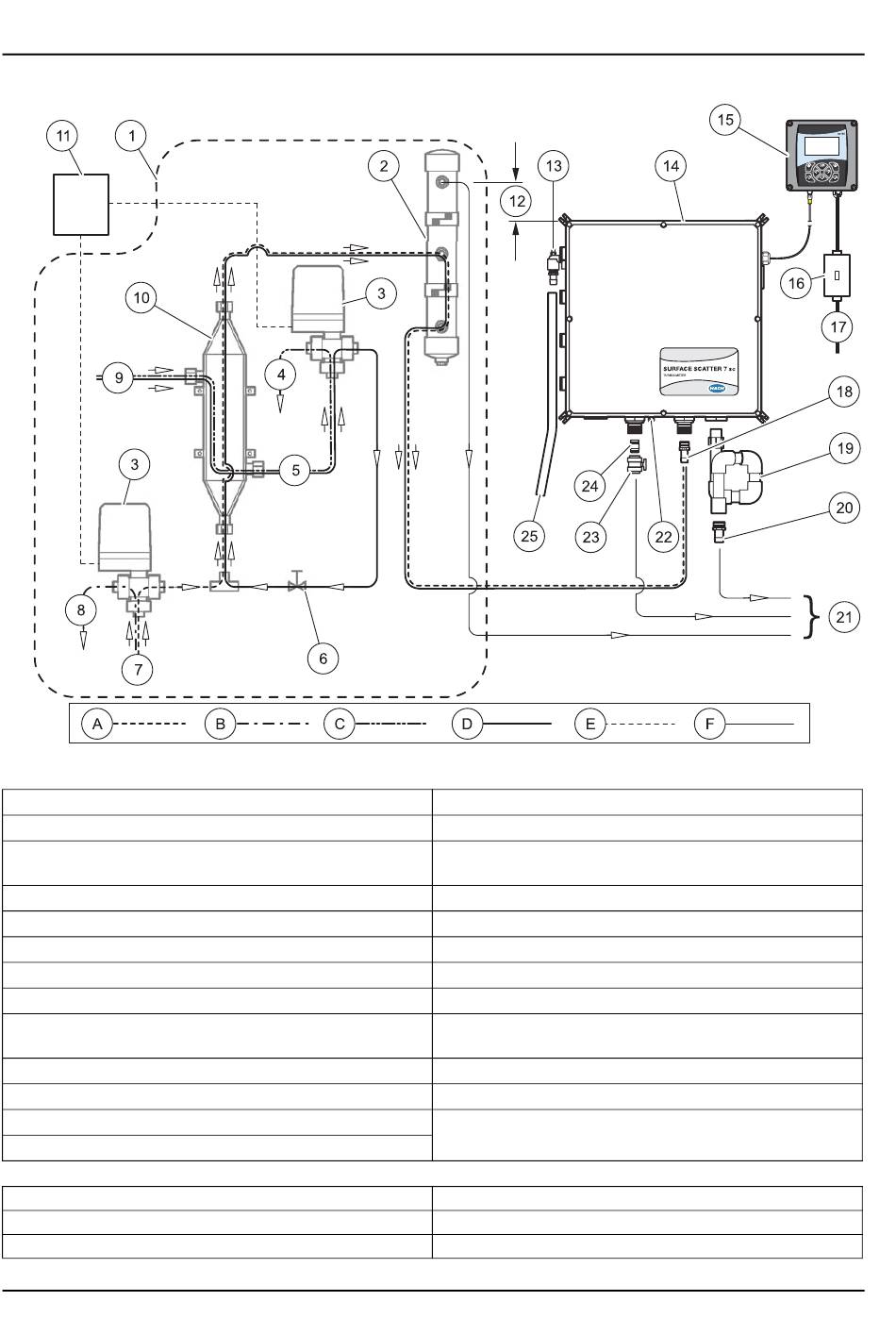

Abbildung 12 SS7 sc-HST: Anschlussdiagramm
14 Probenahmeeinheit
15 sc100
bereitgestellt, gemäß den jeweils geltenden Vorschriften
17 Netzzuleitung für sc100
18 NPT-Adapter ¾ Zoll (mitgeliefert)
19 Geruchsverschluss (kundenseitig bereitgestellt)
20 NPT-Adapter 1 Zoll (mitgeliefert)
21 Zum Abfluss
22 Anschlussstück ¼ Zoll für Luftspülung, Luftströmung:
max. 50 SCFH (1,4 m³/h bei Standardbedingungen)
23 Kugelventil (mitgeliefert)
24 NPT-Adapter ¾ Zoll (mitgeliefert)
25 Schlauch zum Abfluss (kundenseitig bereitgestellt)
D Kühlwasser während autom. Reinigung
E Elektrik
F Abfluss
