Installation
3.6.2 Installation der Küvetten-Adapter

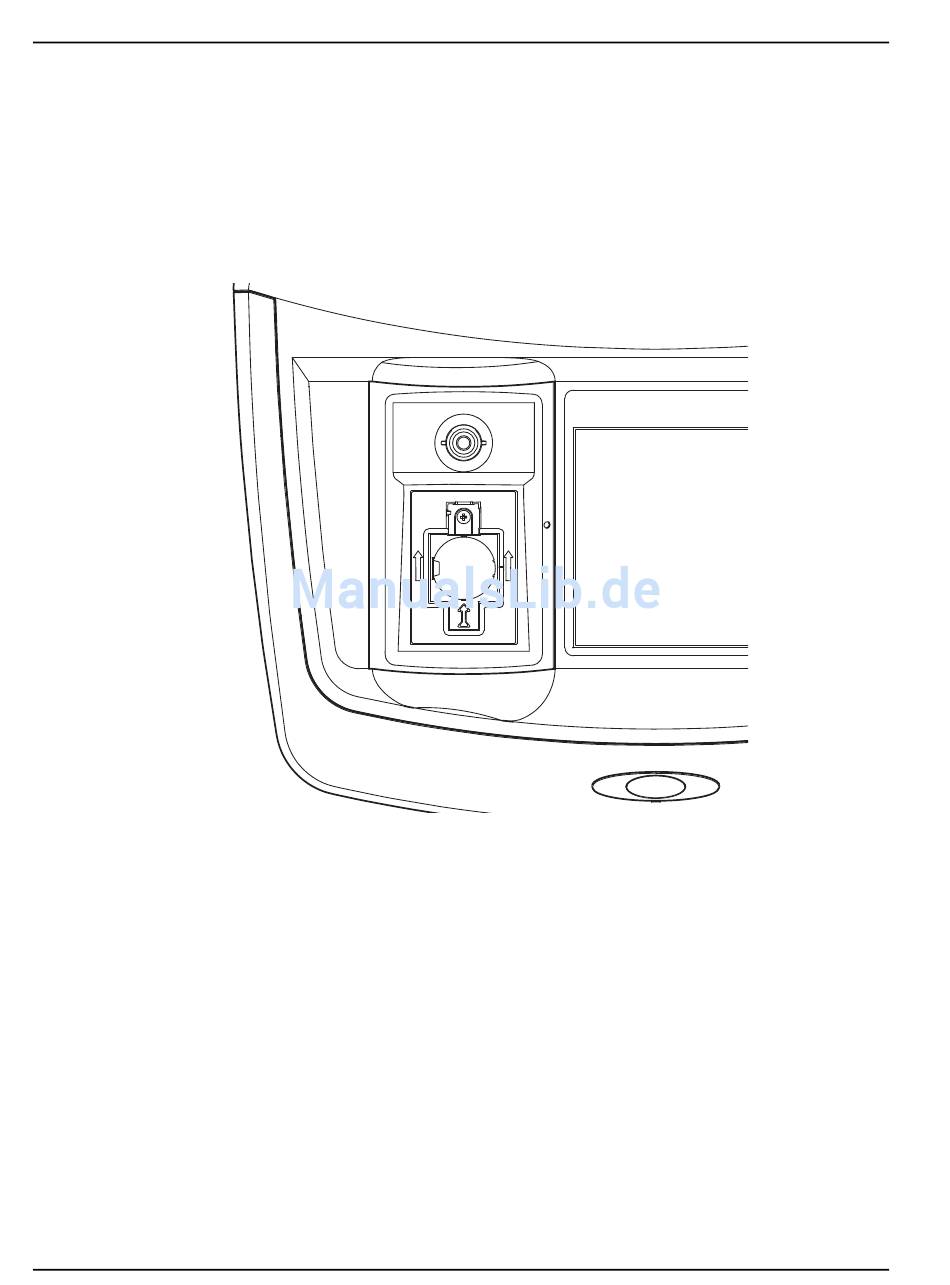

Abbildung 5 Installation eines Küvetten-Adapters
3.6.3 Verwendung des Lichtschutzes für Messungen
20
1. Öffnen Sie den Küvettenschacht.
2. Setzen Sie den Küvetten-Adapter so in den Küvettenschacht
(2) ein, dass der Pfeil auf dem Küvetten-Adapter nach hinten
zeigt (Abbildung 5).
Hinweis: Der Pfeil auf dem Küvetten-Adapter zeigt die Richtung des
Strahlengangs an.
Der Lichtschutz (Abbildung
bei Verwendung von 13 mm Rundküvetten im
Küvettenschacht (1).
Setzen Sie vor einer Messungen in Küvettenschacht (1) den
Lichtschutz in den Küvettenschacht (2) ein.
Das DR 3900 wird mit eingesetztem Lichtschutz geliefert.
Entfernen Sie vor Verwendung des Küvettenschachts (2) den
Lichtschutz.
6) verhindert störenden Lichteinfall
