Hach Surface Scatter 7 sc Benutzerhandbuch Seite 30

Installation
Klemmen-Nr.
1
2
3
4
5
6
1 Vom SS7 sc
28
Tabelle 4 Verdrahtung des SS7 sc an der Klemmenleiste J5
Klemmenbelegung
Daten (+)
Daten (–)
Serviceanforderung
+12 V=
Masse
Schirm

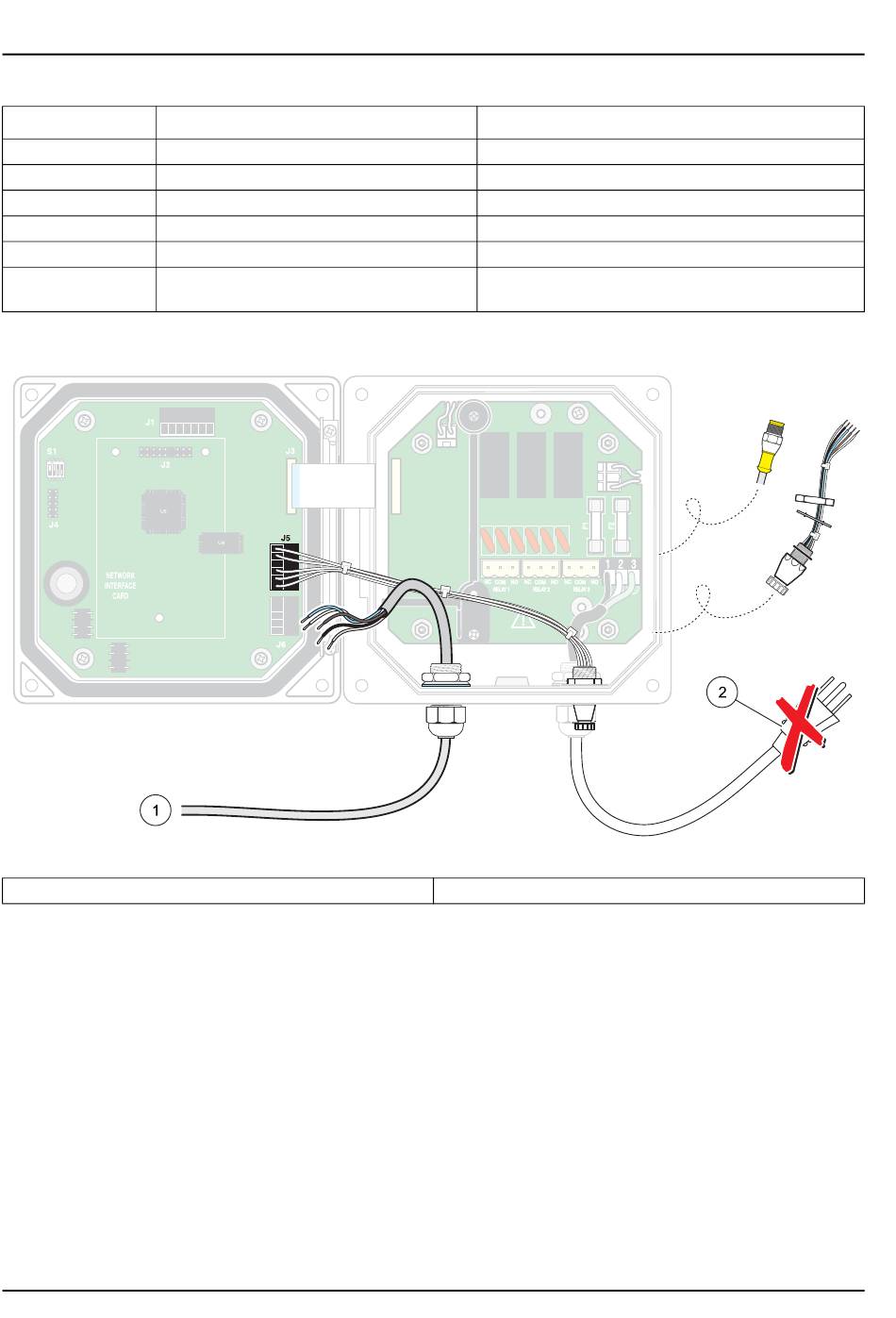

Abbildung 15 Feste Verdrahtung des SS7 sc
Schirm (grauer Draht bei bestehendem
Schnellverschluss)
2 Stromversorgung trennen
Kabelfarbe
blau
weiß
nicht belegt
braun
schwarz
