1 Probenzulauf
2 Durchflussregelventil (empfohlen)
3 Adapter, NPT-Gewinde ¾ Zoll auf Schlauchtülle ¾ Zoll
Innendurchmesser
(mit Entlüfter mitgeliefert)
4 Entlüfter (optional)
5 min. 127 mm (5 Zoll)
6 Probenahmeeinheit
7 sc100
8 Netz-Ein-/Ausschalter (NEMA 4X), kundenseitig
bereitgestellt, gemäß den jeweils geltenden Vorschriften

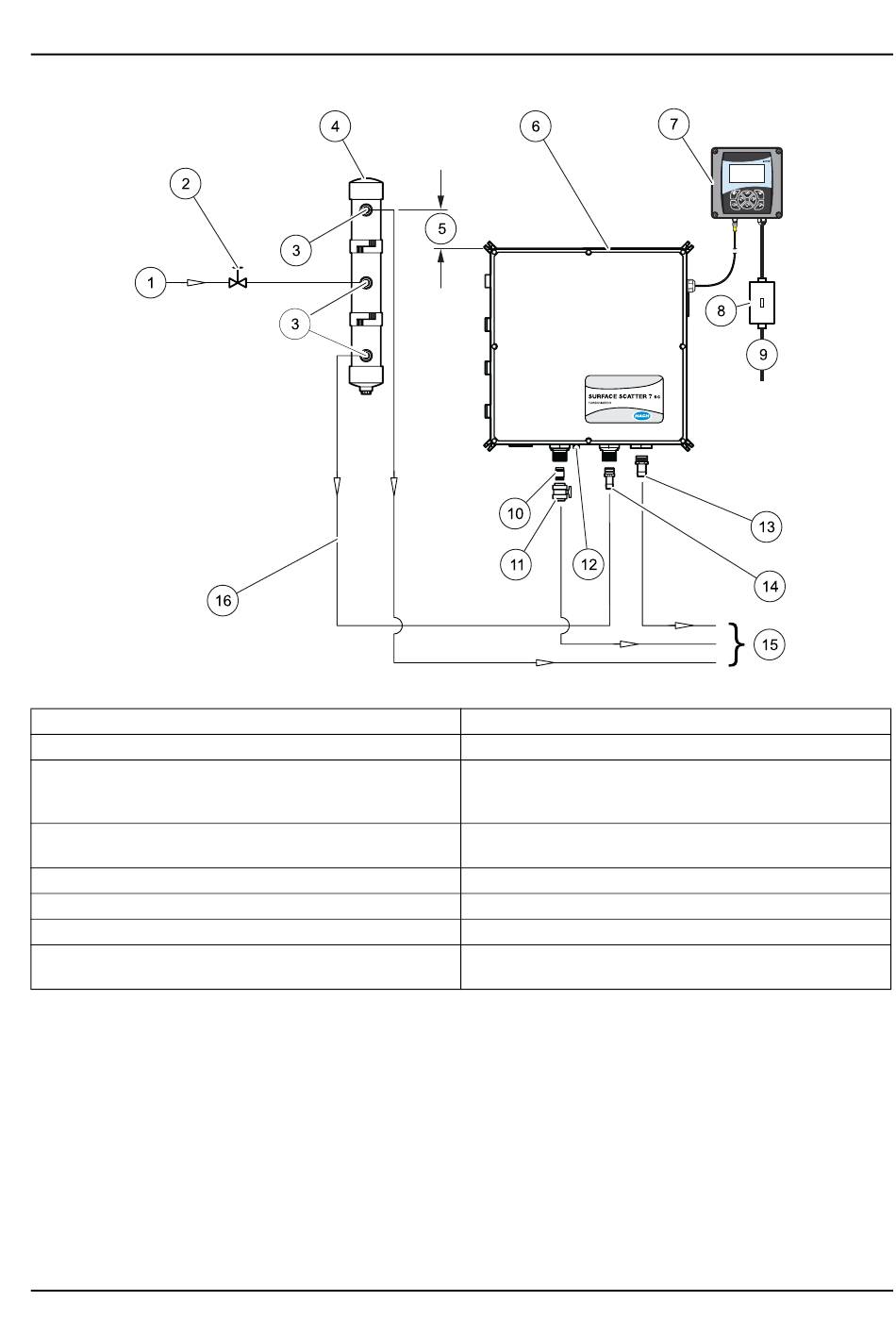

Abbildung 13 SS7 sc: Anschlussdiagramm
9
10 NPT-Adapter ¾ Zoll (mitgeliefert)
11 Kugelventil (mitgeliefert)
12 Anschlussstück ¼ Zoll für Luftspülung, Luftströmung:
13 NPT-Adapter 1 Zoll (mitgeliefert)
14
15 Zum Abfluss
16 Schlauch ¾ Zoll Innendurchmesser (kundenseitig
Netzzuleitung für sc100
max. 50 SCFH (1,4 m³/h bei Standardbedingungen)
NPT-Adapter ¾ Zoll (mitgeliefert)
bereitgestellt)
Installation
