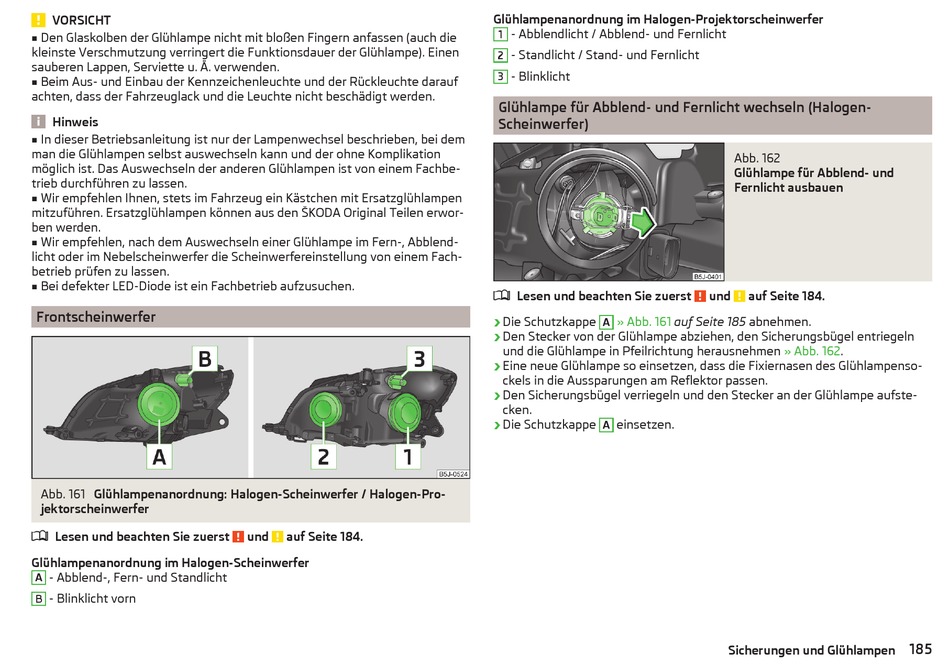

Frontscheinwerfer; Glühlampe Für Abblend- Und Fernlicht Wechseln (Halogen-Scheinwerfer) - Skoda Roomster 2014 Betriebsanleitung

VORSICHT
Den Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen (auch die
■
kleinste Verschmutzung verringert die Funktionsdauer der Glühlampe). Einen
sauberen Lappen, Serviette u. Ä. verwenden.
Beim Aus- und Einbau der Kennzeichenleuchte und der Rückleuchte darauf
■
achten, dass der Fahrzeuglack und die Leuchte nicht beschädigt werden.
Hinweis
In dieser Betriebsanleitung ist nur der Lampenwechsel beschrieben, bei dem
■
man die Glühlampen selbst auswechseln kann und der ohne Komplikation
möglich ist. Das Auswechseln der anderen Glühlampen ist von einem Fachbe-
trieb durchführen zu lassen.
Wir empfehlen Ihnen, stets im Fahrzeug ein Kästchen mit Ersatzglühlampen
■
mitzuführen. Ersatzglühlampen können aus den ŠKODA Original Teilen erwor-
ben werden.
Wir empfehlen, nach dem Auswechseln einer Glühlampe im Fern-, Abblend-
■
licht oder im Nebelscheinwerfer die Scheinwerfereinstellung von einem Fach-
betrieb prüfen zu lassen.
Bei defekter LED-Diode ist ein Fachbetrieb aufzusuchen.
■

Frontscheinwerfer

Abb. 161 Glühlampenanordnung: Halogen-Scheinwerfer / Halogen-Pro-
jektorscheinwerfer

Lesen und beachten Sie zuerst
Glühlampenanordnung im Halogen-Scheinwerfer
- Abblend-, Fern- und Standlicht
A
- Blinklicht vorn
B
und auf Seite 184.
Glühlampenanordnung im Halogen-Projektorscheinwerfer
- Abblendlicht / Abblend- und Fernlicht
1
- Standlicht / Stand- und Fernlicht
2
- Blinklicht
3
Glühlampe für Abblend- und Fernlicht wechseln (Halogen-
Scheinwerfer)

Lesen und beachten Sie zuerst
›
Die Schutzkappe » Abb. 161
A
›
Den Stecker von der Glühlampe abziehen, den Sicherungsbügel entriegeln
und die Glühlampe in Pfeilrichtung herausnehmen
›
Eine neue Glühlampe so einsetzen, dass die Fixiernasen des Glühlampenso-
ckels in die Aussparungen am Reflektor passen.
›
Den Sicherungsbügel verriegeln und den Stecker an der Glühlampe aufste-
cken.
›
Die Schutzkappe einsetzen.
A
Abb. 162
Glühlampe für Abblend- und
Fernlicht ausbauen
und auf Seite 184.
auf Seite 185 abnehmen.
» Abb. 162.
Sicherungen und Glühlampen
185
