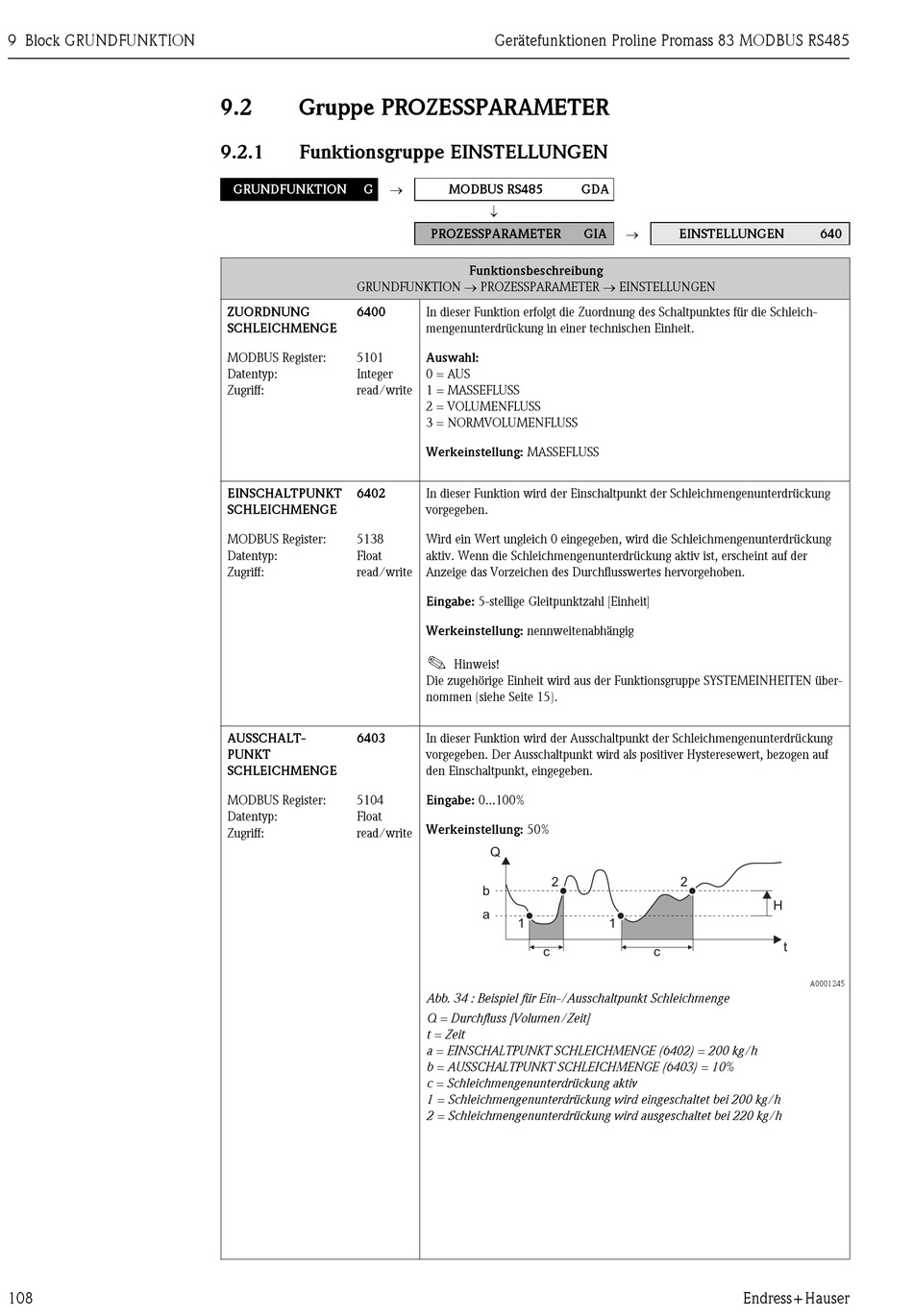

Endress+Hauser Proline Promass 83 MODBUS RS485 Beschreibung Seite 108

9 Block GRUNDFUNKTION
108
9.2 Gruppe PROZESSPARAMETER
9.2.1 Funktionsgruppe EINSTELLUNGEN
→
GRUNDFUNKTION G
GRUNDFUNKTION → PROZESSPARAMETER → EINSTELLUNGEN
ZUORDNUNG 6400
SCHLEICHMENGE
MODBUS Register: 5101
Datentyp: Integer
Zugriff: read/write
EINSCHALTPUNKT 6402
SCHLEICHMENGE
MODBUS Register: 5138
Datentyp: Float
Zugriff: read/write
AUSSCHALT- 6403
PUNKT
SCHLEICHMENGE
MODBUS Register: 5104
Datentyp: Float
Zugriff: read/write
Gerätefunktionen Proline Promass 83 MODBUS RS485
MODBUS RS485 GDA
PROZESSPARAMETER GIA
Funktionsbeschreibung
In dieser Funktion erfolgt die Zuordnung des Schaltpunktes für die Schleich-
mengenunterdrückung in einer technischen Einheit.
Auswahl:
0 = AUS
1 = MASSEFLUSS
2 = VOLUMENFLUSS
3 = NORMVOLUMENFLUSS
Werkeinstellung: MASSEFLUSS
In dieser Funktion wird der Einschaltpunkt der Schleichmengenunterdrückung
vorgegeben.
Wird ein Wert ungleich 0 eingegeben, wird die Schleichmengenunterdrückung
aktiv. Wenn die Schleichmengenunterdrückung aktiv ist, erscheint auf der
Anzeige das Vorzeichen des Durchflusswertes hervorgehoben.
Eingabe: 5-stellige Gleitpunktzahl [Einheit]
Werkeinstellung: nennweitenabhängig
!
Hinweis!
Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN über-
nommen (siehe Seite 15).
In dieser Funktion wird der Ausschaltpunkt der Schleichmengenunterdrückung
vorgegeben. Der Ausschaltpunkt wird als positiver Hysteresewert, bezogen auf
den Einschaltpunkt, eingegeben.
Eingabe: 0...100%
Werkeinstellung: 50%
Q
2
b
a
1
c
Abb. 34 : Beispiel für Ein-/Ausschaltpunkt Schleichmenge
Q = Durchfluss [Volumen/Zeit]
t = Zeit
a = EINSCHALTPUNKT SCHLEICHMENGE (6402) = 200 kg/h
b = AUSSCHALTPUNKT SCHLEICHMENGE (6403) = 10%
c = Schleichmengenunterdrückung aktiv
1 = Schleichmengenunterdrückung wird eingeschaltet bei 200 kg/h
2 = Schleichmengenunterdrückung wird ausgeschaltet bei 220 kg/h
→
EINSTELLUNGEN
2
H
1
c
Endress+Hauser
640
t
A0001245
