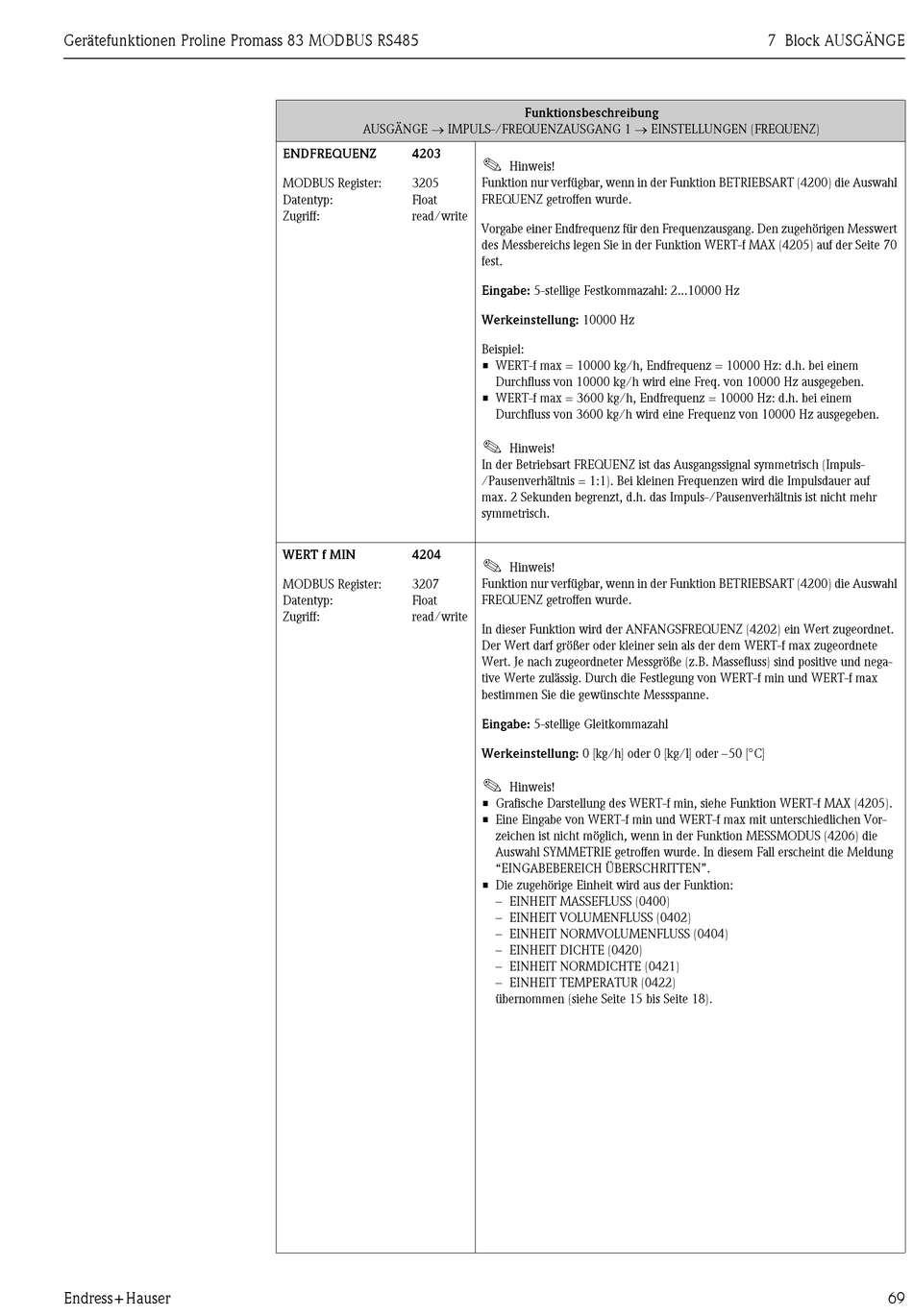

Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (FREQUENZ)
ENDFREQUENZ 4203
MODBUS Register: 3205
Datentyp: Float
Zugriff: read/write
WERT f MIN 4204
MODBUS Register: 3207
Datentyp: Float
Zugriff: read/write
Funktionsbeschreibung
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl
FREQUENZ getroffen wurde.
Vorgabe einer Endfrequenz für den Frequenzausgang. Den zugehörigen Messwert
des Messbereichs legen Sie in der Funktion WERT-f MAX (4205) auf der Seite 70
fest.
Eingabe: 5-stellige Festkommazahl: 2...10000 Hz
Werkeinstellung: 10000 Hz
Beispiel:
• WERT-f max = 10000 kg/h, Endfrequenz = 10000 Hz: d.h. bei einem
Durchfluss von 10000 kg/h wird eine Freq. von 10000 Hz ausgegeben.
• WERT-f max = 3600 kg/h, Endfrequenz = 10000 Hz: d.h. bei einem
Durchfluss von 3600 kg/h wird eine Frequenz von 10000 Hz ausgegeben.
!
Hinweis!
In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch (Impuls-
/Pausenverhältnis = 1:1). Bei kleinen Frequenzen wird die Impulsdauer auf
max. 2 Sekunden begrenzt, d.h. das Impuls-/Pausenverhältnis ist nicht mehr
symmetrisch.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl
FREQUENZ getroffen wurde.
In dieser Funktion wird der ANFANGSFREQUENZ (4202) ein Wert zugeordnet.
Der Wert darf größer oder kleiner sein als der dem WERT-f max zugeordnete
Wert. Je nach zugeordneter Messgröße (z.B. Massefluss) sind positive und nega-
tive Werte zulässig. Durch die Festlegung von WERT-f min und WERT-f max
bestimmen Sie die gewünschte Messspanne.
Eingabe: 5-stellige Gleitkommazahl
Werkeinstellung: 0 [kg/h] oder 0 [kg/l] oder −50 [°C]
!
Hinweis!
• Grafische Darstellung des WERT-f min, siehe Funktion WERT-f MAX (4205).
• Eine Eingabe von WERT-f min und WERT-f max mit unterschiedlichen Vor-
zeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4206) die
Auswahl SYMMETRIE getroffen wurde. In diesem Fall erscheint die Meldung
"EINGABEBEREICH ÜBERSCHRITTEN".
• Die zugehörige Einheit wird aus der Funktion:
– EINHEIT MASSEFLUSS (0400)
– EINHEIT VOLUMENFLUSS (0402)
– EINHEIT NORMVOLUMENFLUSS (0404)
– EINHEIT DICHTE (0420)
– EINHEIT NORMDICHTE (0421)
– EINHEIT TEMPERATUR (0422)
übernommen (siehe Seite 15 bis Seite 18).
