7 Block AUSGÄNGE
80

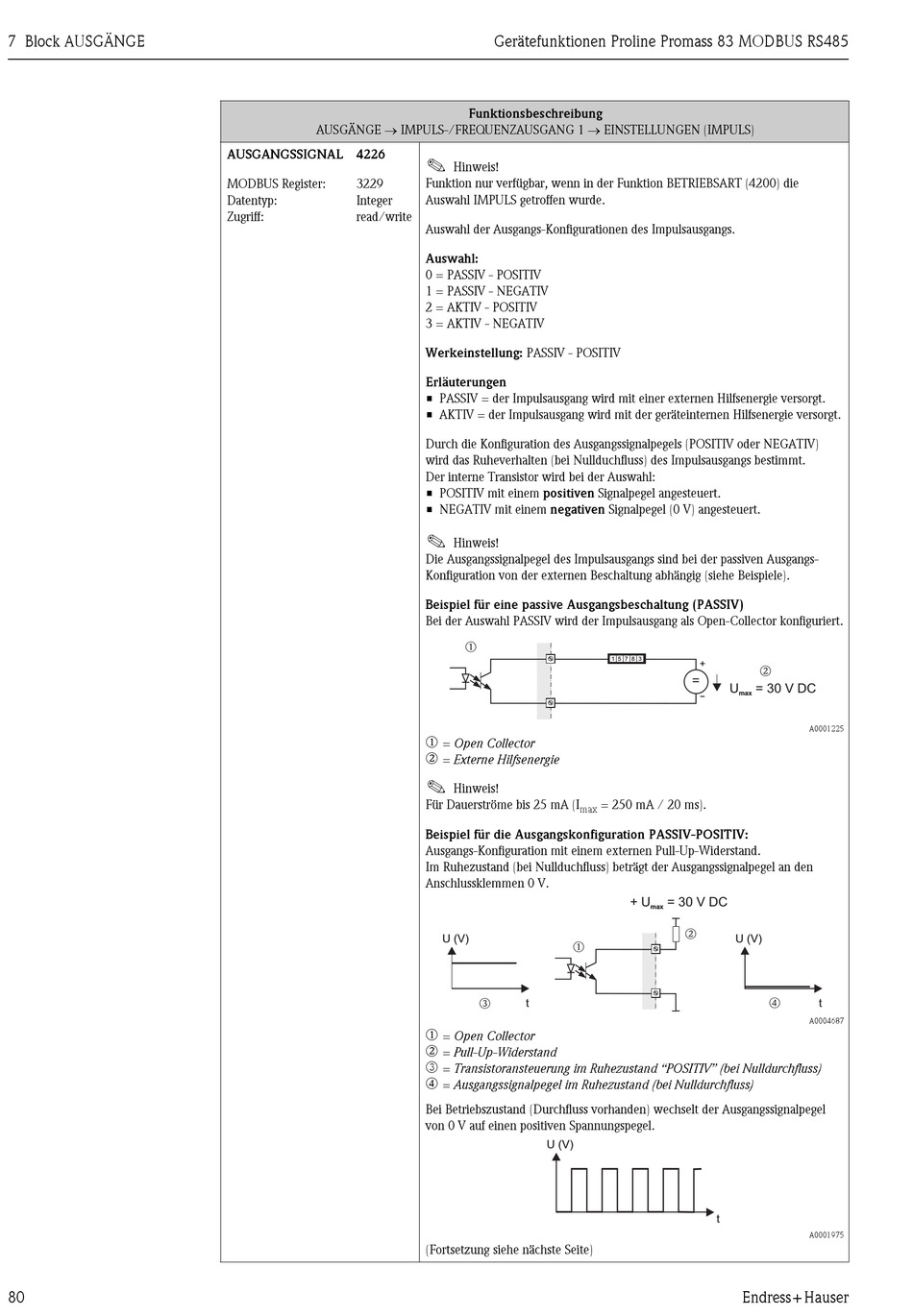

AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL 4226
MODBUS Register: 3229
Datentyp: Integer
Zugriff: read/write
Gerätefunktionen Proline Promass 83 MODBUS RS485
Funktionsbeschreibung
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
Auswahl der Ausgangs-Konfigurationen des Impulsausgangs.
Auswahl:
0 = PASSIV - POSITIV
1 = PASSIV - NEGATIV
2 = AKTIV - POSITIV
3 = AKTIV - NEGATIV
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
• PASSIV = der Impulsausgang wird mit einer externen Hilfsenergie versorgt.
• AKTIV = der Impulsausgang wird mit der geräteinternen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV)
wird das Ruheverhalten (bei Nullduchfluss) des Impulsausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Hinweis!
Die Ausgangssignalpegel des Impulsausgangs sind bei der passiven Ausgangs-
Konfiguration von der externen Beschaltung abhängig (siehe Beispiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Impulsausgang als Open-Collector konfiguriert.
m
m
= Open Collector
n
= Externe Hilfsenergie
!
Hinweis!
Für Dauerströme bis 25 mA (I
max
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nullduchfluss) beträgt der Ausgangssignalpegel an den
Anschlussklemmen 0 V.
U (V)
m
o
t
m
= Open Collector
n
= Pull-Up-Widerstand
o
= Transistoransteuerung im Ruhezustand "POSITIV" (bei Nulldurchfluss)
p
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel
von 0 V auf einen positiven Spannungspegel.
U (V)
(Fortsetzung siehe nächste Seite)
1 5 7 8 3
+
n
=
U = 30 V DC
max
-
= 250 mA / 20 ms).
+ U = 30 V DC
max
n
U (V)
p
t
Endress+Hauser
A0001225
t
A0004687
A0001975
