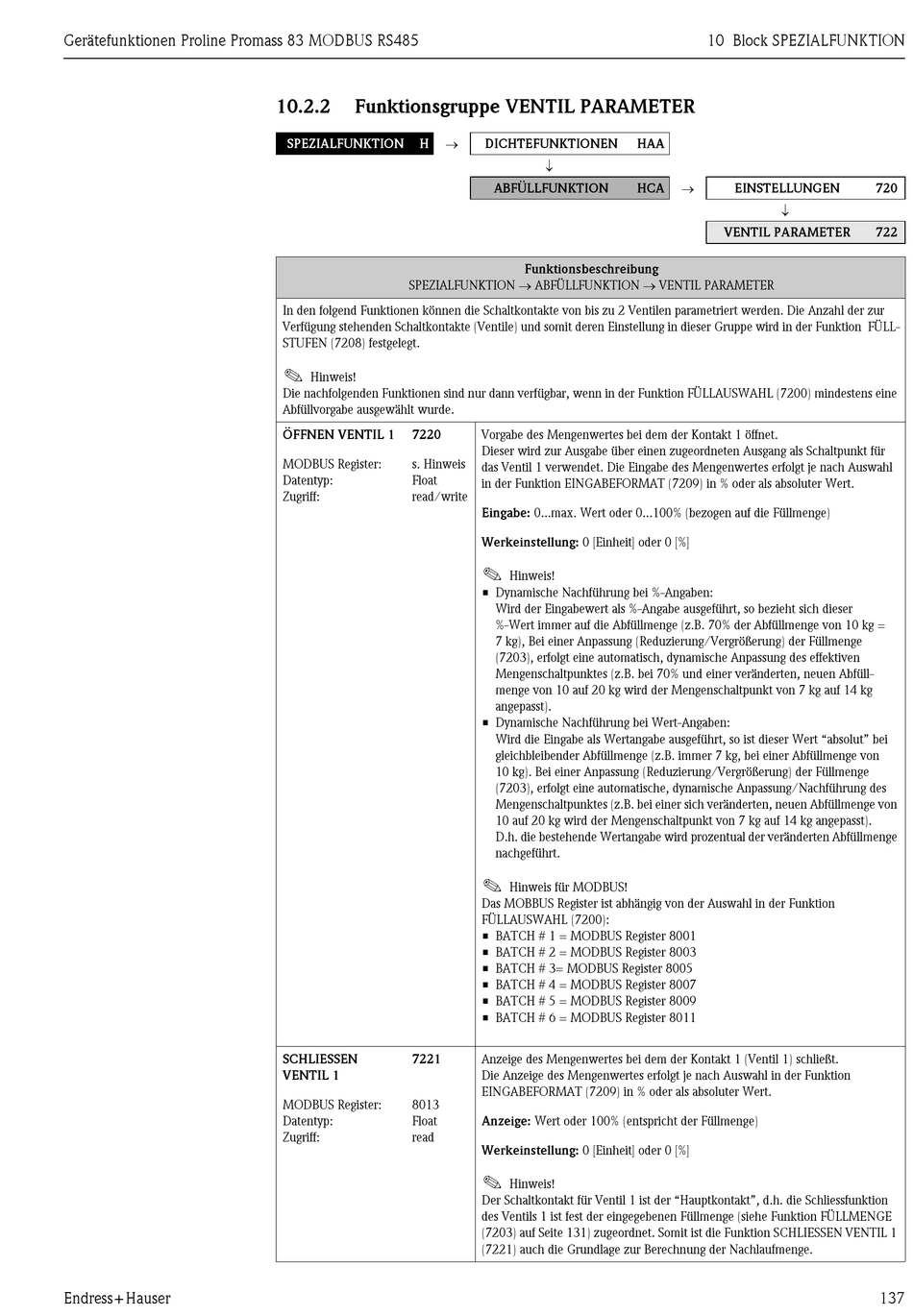

Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
10.2.2 Funktionsgruppe VENTIL PARAMETER
→
SPEZIALFUNKTION H
SPEZIALFUNKTION → ABFÜLLFUNKTION → VENTIL PARAMETER
In den folgend Funktionen können die Schaltkontakte von bis zu 2 Ventilen parametriert werden. Die Anzahl der zur
Verfügung stehenden Schaltkontakte (Ventile) und somit deren Einstellung in dieser Gruppe wird in der Funktion FÜLL-
STUFEN (7208) festgelegt.
!
Hinweis!
Die nachfolgenden Funktionen sind nur dann verfügbar, wenn in der Funktion FÜLLAUSWAHL (7200) mindestens eine
Abfüllvorgabe ausgewählt wurde.
ÖFFNEN VENTIL 1 7220
MODBUS Register: s. Hinweis
Datentyp: Float
Zugriff: read/write
SCHLIESSEN 7221
VENTIL 1
MODBUS Register: 8013
Datentyp: Float
Zugriff: read
DICHTEFUNKTIONEN HAA
ABFÜLLFUNKTION HCA
Funktionsbeschreibung
Vorgabe des Mengenwertes bei dem der Kontakt 1 öffnet.
Dieser wird zur Ausgabe über einen zugeordneten Ausgang als Schaltpunkt für
das Ventil 1 verwendet. Die Eingabe des Mengenwertes erfolgt je nach Auswahl
in der Funktion EINGABEFORMAT (7209) in % oder als absoluter Wert.
Eingabe: 0...max. Wert oder 0...100% (bezogen auf die Füllmenge)
Werkeinstellung: 0 [Einheit] oder 0 [%]
!
Hinweis!
• Dynamische Nachführung bei %-Angaben:
Wird der Eingabewert als %-Angabe ausgeführt, so bezieht sich dieser
%-Wert immer auf die Abfüllmenge (z.B. 70% der Abfüllmenge von 10 kg =
7 kg), Bei einer Anpassung (Reduzierung/Vergrößerung) der Füllmenge
(7203), erfolgt eine automatisch, dynamische Anpassung des effektiven
Mengenschaltpunktes (z.B. bei 70% und einer veränderten, neuen Abfüll-
menge von 10 auf 20 kg wird der Mengenschaltpunkt von 7 kg auf 14 kg
angepasst).
• Dynamische Nachführung bei Wert-Angaben:
Wird die Eingabe als Wertangabe ausgeführt, so ist dieser Wert "absolut" bei
gleichbleibender Abfüllmenge (z.B. immer 7 kg, bei einer Abfüllmenge von
10 kg). Bei einer Anpassung (Reduzierung/Vergrößerung) der Füllmenge
(7203), erfolgt eine automatische, dynamische Anpassung/Nachführung des
Mengenschaltpunktes (z.B. bei einer sich veränderten, neuen Abfüllmenge von
10 auf 20 kg wird der Mengenschaltpunkt von 7 kg auf 14 kg angepasst).
D.h. die bestehende Wertangabe wird prozentual der veränderten Abfüllmenge
nachgeführt.
!
Hinweis für MODBUS!
Das MOBBUS Register ist abhängig von der Auswahl in der Funktion
FÜLLAUSWAHL (7200):
• BATCH # 1 = MODBUS Register 8001
• BATCH # 2 = MODBUS Register 8003
• BATCH # 3= MODBUS Register 8005
• BATCH # 4 = MODBUS Register 8007
• BATCH # 5 = MODBUS Register 8009
• BATCH # 6 = MODBUS Register 8011
Anzeige des Mengenwertes bei dem der Kontakt 1 (Ventil 1) schließt.
Die Anzeige des Mengenwertes erfolgt je nach Auswahl in der Funktion
EINGABEFORMAT (7209) in % oder als absoluter Wert.
Anzeige: Wert oder 100% (entspricht der Füllmenge)
Werkeinstellung: 0 [Einheit] oder 0 [%]
!
Hinweis!
Der Schaltkontakt für Ventil 1 ist der "Hauptkontakt", d.h. die Schliessfunktion
des Ventils 1 ist fest der eingegebenen Füllmenge (siehe Funktion FÜLLMENGE
(7203) auf Seite 131) zugeordnet. Somit ist die Funktion SCHLIESSEN VENTIL 1
(7221) auch die Grundlage zur Berechnung der Nachlaufmenge.
10 Block SPEZIALFUNKTION
→
EINSTELLUNGEN
VENTIL PARAMETER
720
722
