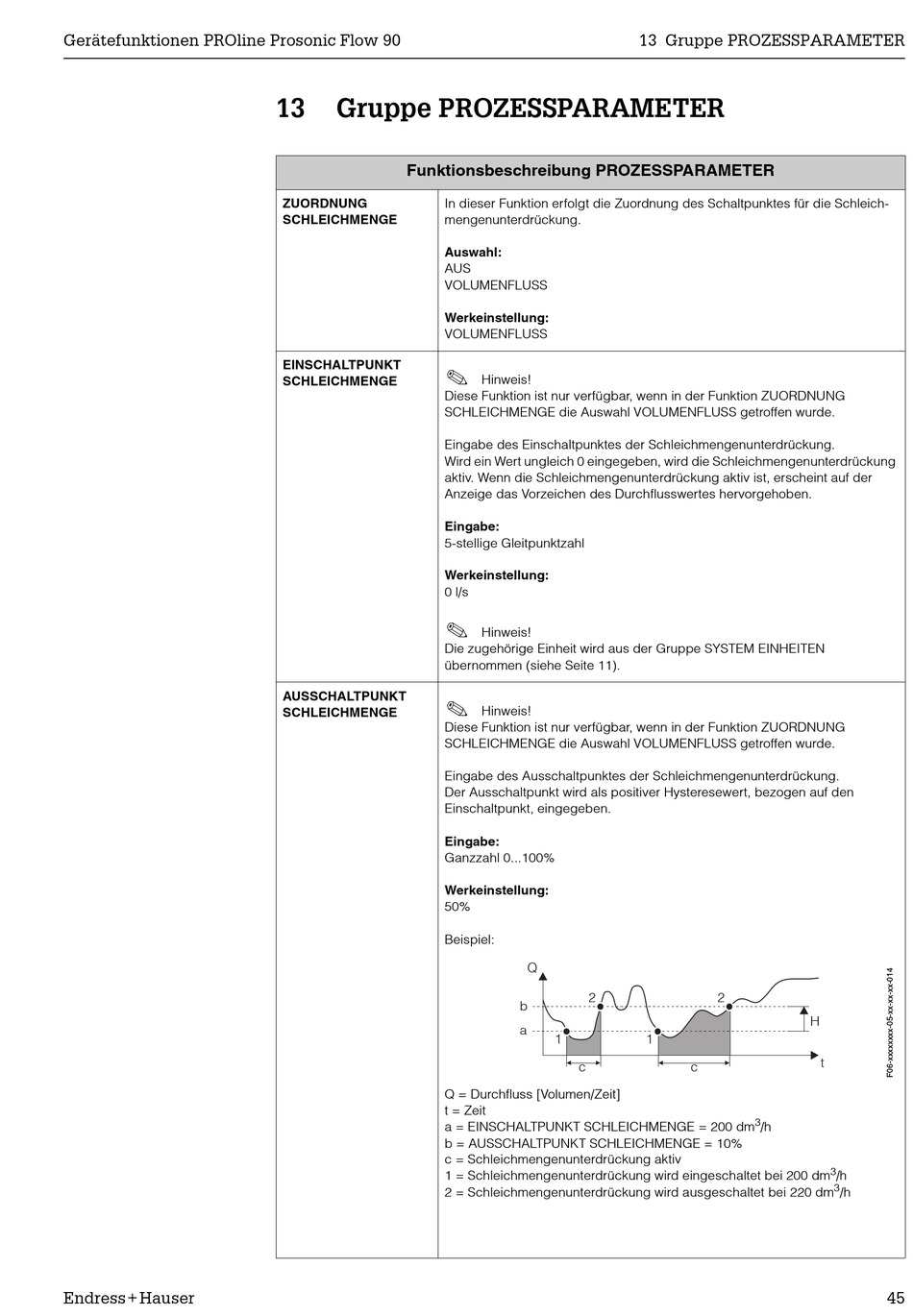

Gruppe Prozessparameter - Endress+Hauser PROline prosonic flow 90 Beschreibung Gerätefunktionen

Gerätefunktionen PROline Prosonic Flow 90
Endress+Hauser
13

Gruppe PROZESSPARAMETER

Funktionsbeschreibung PROZESSPARAMETER
ZUORDNUNG In dieser Funktion erfolgt die Zuordnung des Schaltpunktes für die Schleich-
mengenunterdrückung.
SCHLEICHMENGE
Auswahl:
AUS
VOLUMENFLUSS
Werkeinstellung:
VOLUMENFLUSS
EINSCHALTPUNKT
!
SCHLEICHMENGE
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG
SCHLEICHMENGE die Auswahl VOLUMENFLUSS getroffen wurde.
Eingabe des Einschaltpunktes der Schleichmengenunterdrückung.
Wird ein Wert ungleich 0 eingegeben, wird die Schleichmengenunterdrückung
aktiv. Wenn die Schleichmengenunterdrückung aktiv ist, erscheint auf der
Anzeige das Vorzeichen des Durchflusswertes hervorgehoben.
Eingabe:
5-stellige Gleitpunktzahl
Werkeinstellung:
0 l/s
!
Die zugehörige Einheit wird aus der Gruppe SYSTEM EINHEITEN
übernommen (siehe Seite 11).
AUSSCHALTPUNKT
!
SCHLEICHMENGE
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG
SCHLEICHMENGE die Auswahl VOLUMENFLUSS getroffen wurde.
Eingabe des Ausschaltpunktes der Schleichmengenunterdrückung.
Der Ausschaltpunkt wird als positiver Hysteresewert, bezogen auf den
Einschaltpunkt, eingegeben.
Eingabe:
Ganzzahl 0...100%
Werkeinstellung:
50%
Beispiel:
Q = Durchfluss [Volumen/Zeit]
t = Zeit
a = EINSCHALTPUNKT SCHLEICHMENGE = 200 dm
b = AUSSCHALTPUNKT SCHLEICHMENGE = 10%
c = Schleichmengenunterdrückung aktiv
1 = Schleichmengenunterdrückung wird eingeschaltet bei 200 dm
2 = Schleichmengenunterdrückung wird ausgeschaltet bei 220 dm
13 Gruppe PROZESSPARAMETER
Hinweis!
Hinweis!
Hinweis!
Q
2
b
a
1 1
c
2
H
t
c
3
/h
3
/h
3
/h
