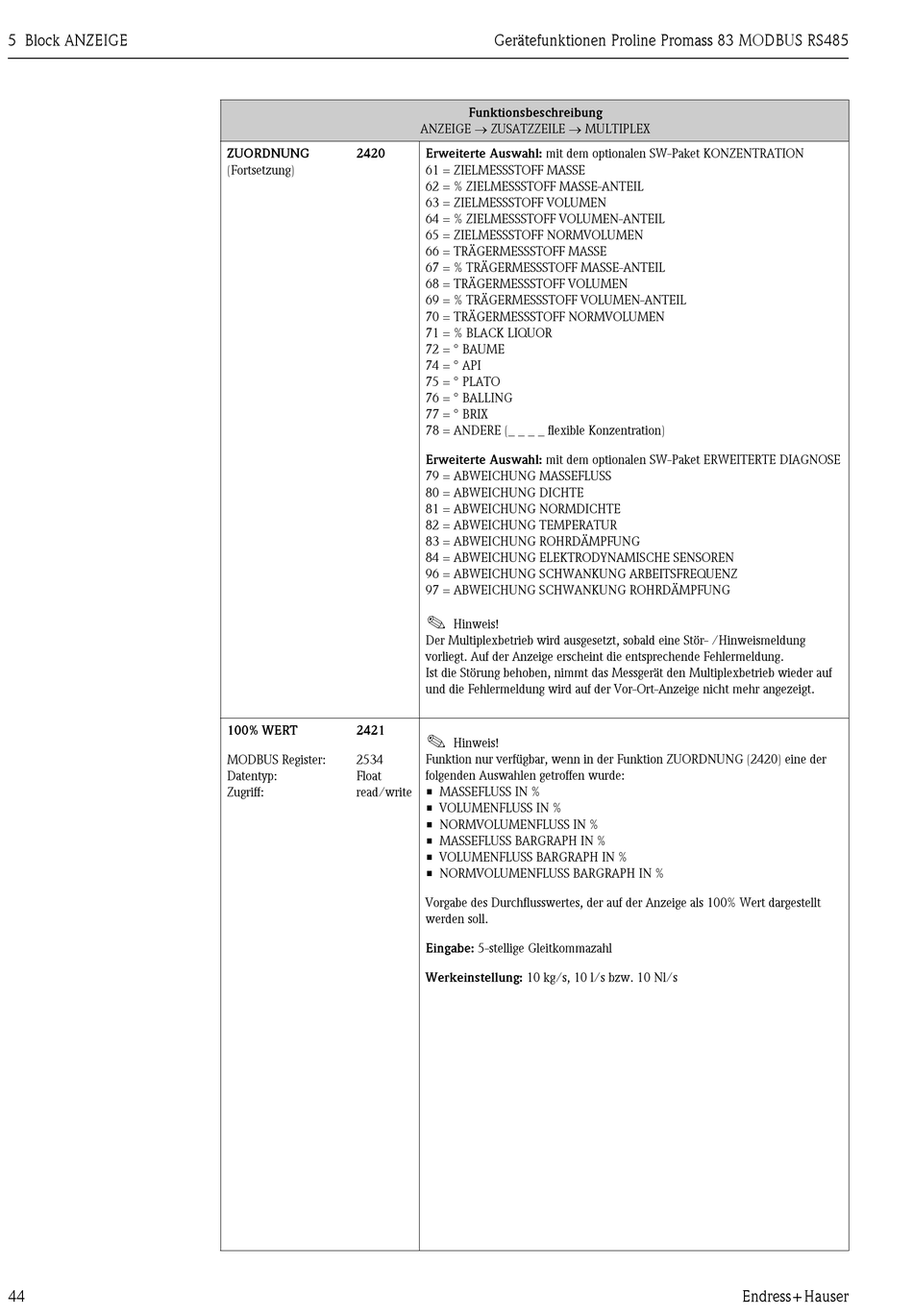

Endress+Hauser Proline Promass 83 MODBUS RS485 Beschreibung Seite 44

5 Block ANZEIGE
44
ZUORDNUNG 2420
(Fortsetzung)
100% WERT 2421
MODBUS Register: 2534
Datentyp: Float
Zugriff: read/write
Gerätefunktionen Proline Promass 83 MODBUS RS485
Funktionsbeschreibung
ANZEIGE → ZUSATZZEILE → MULTIPLEX
Erweiterte Auswahl: mit dem optionalen SW-Paket KONZENTRATION
61 = ZIELMESSSTOFF MASSE
62 = % ZIELMESSSTOFF MASSE-ANTEIL
63 = ZIELMESSSTOFF VOLUMEN
64 = % ZIELMESSSTOFF VOLUMEN-ANTEIL
65 = ZIELMESSSTOFF NORMVOLUMEN
66 = TRÄGERMESSSTOFF MASSE
67 = % TRÄGERMESSSTOFF MASSE-ANTEIL
68 = TRÄGERMESSSTOFF VOLUMEN
69 = % TRÄGERMESSSTOFF VOLUMEN-ANTEIL
70 = TRÄGERMESSSTOFF NORMVOLUMEN
71 = % BLACK LIQUOR
72 = ° BAUME
74 = ° API
75 = ° PLATO
76 = ° BALLING
77 = ° BRIX
78 = ANDERE (_ _ _ _ flexible Konzentration)
Erweiterte Auswahl: mit dem optionalen SW-Paket ERWEITERTE DIAGNOSE
79 = ABWEICHUNG MASSEFLUSS
80 = ABWEICHUNG DICHTE
81 = ABWEICHUNG NORMDICHTE
82 = ABWEICHUNG TEMPERATUR
83 = ABWEICHUNG ROHRDÄMPFUNG
84 = ABWEICHUNG ELEKTRODYNAMISCHE SENSOREN
96 = ABWEICHUNG SCHWANKUNG ARBEITSFREQUENZ
97 = ABWEICHUNG SCHWANKUNG ROHRDÄMPFUNG
!
Hinweis!
Der Multiplexbetrieb wird ausgesetzt, sobald eine Stör- /Hinweismeldung
vorliegt. Auf der Anzeige erscheint die entsprechende Fehlermeldung.
Ist die Störung behoben, nimmt das Messgerät den Multiplexbetrieb wieder auf
und die Fehlermeldung wird auf der Vor-Ort-Anzeige nicht mehr angezeigt.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion ZUORDNUNG (2420) eine der
folgenden Auswahlen getroffen wurde:
• MASSEFLUSS IN %
• VOLUMENFLUSS IN %
• NORMVOLUMENFLUSS IN %
• MASSEFLUSS BARGRAPH IN %
• VOLUMENFLUSS BARGRAPH IN %
• NORMVOLUMENFLUSS BARGRAPH IN %
Vorgabe des Durchflusswertes, der auf der Anzeige als 100% Wert dargestellt
werden soll.
Eingabe: 5-stellige Gleitkommazahl
Werkeinstellung: 10 kg/s, 10 l/s bzw. 10 Nl/s
Endress+Hauser
