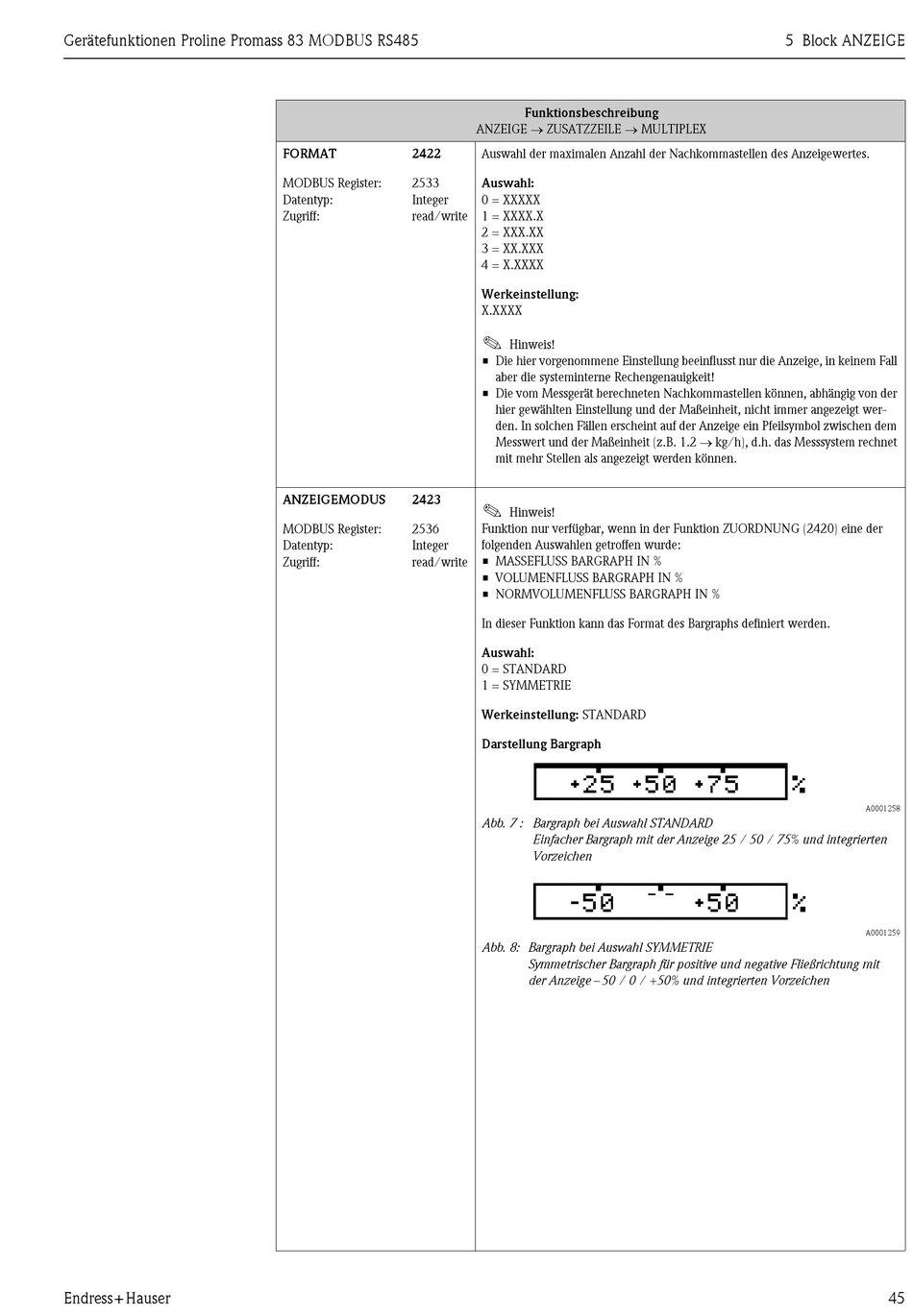

Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
FORMAT 2422
MODBUS Register: 2533
Datentyp: Integer
Zugriff: read/write
ANZEIGEMODUS 2423
MODBUS Register: 2536
Datentyp: Integer
Zugriff: read/write
Funktionsbeschreibung
ANZEIGE → ZUSATZZEILE → MULTIPLEX
Auswahl der maximalen Anzahl der Nachkommastellen des Anzeigewertes.
Auswahl:
0 = XXXXX
1 = XXXX.X
2 = XXX.XX
3 = XX.XXX
4 = X.XXXX
Werkeinstellung:
X.XXXX
!
Hinweis!
• Die hier vorgenommene Einstellung beeinflusst nur die Anzeige, in keinem Fall
aber die systeminterne Rechengenauigkeit!
• Die vom Messgerät berechneten Nachkommastellen können, abhängig von der
hier gewählten Einstellung und der Maßeinheit, nicht immer angezeigt wer-
den. In solchen Fällen erscheint auf der Anzeige ein Pfeilsymbol zwischen dem
Messwert und der Maßeinheit (z.B. 1.2 → kg/h), d.h. das Messsystem rechnet
mit mehr Stellen als angezeigt werden können.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion ZUORDNUNG (2420) eine der
folgenden Auswahlen getroffen wurde:
• MASSEFLUSS BARGRAPH IN %
• VOLUMENFLUSS BARGRAPH IN %
• NORMVOLUMENFLUSS BARGRAPH IN %
In dieser Funktion kann das Format des Bargraphs definiert werden.
Auswahl:
0 = STANDARD
1 = SYMMETRIE
Werkeinstellung: STANDARD
Darstellung Bargraph
Abb. 7 : Bargraph bei Auswahl STANDARD
Einfacher Bargraph mit der Anzeige 25 / 50 / 75% und integrierten
Vorzeichen
Abb. 8: Bargraph bei Auswahl SYMMETRIE
Symmetrischer Bargraph für positive und negative Fließrichtung mit
der Anzeige −50 / 0 / +50% und integrierten Vorzeichen
5 Block ANZEIGE
A0001258
A0001259
