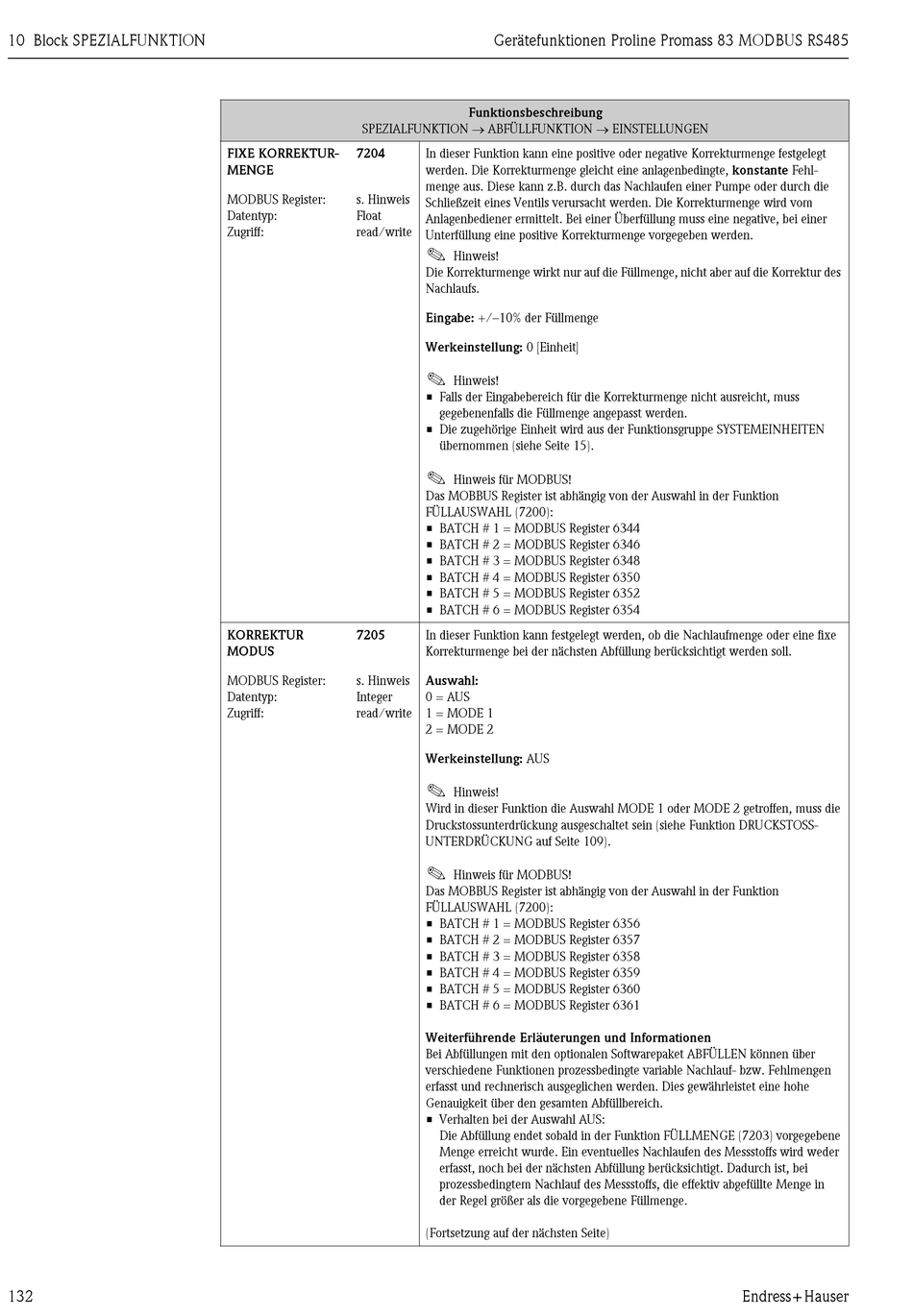

Endress+Hauser Proline Promass 83 MODBUS RS485 Beschreibung Seite 132

10 Block SPEZIALFUNKTION
132
SPEZIALFUNKTION → ABFÜLLFUNKTION → EINSTELLUNGEN
FIXE KORREKTUR- 7204
MENGE
MODBUS Register: s. Hinweis
Datentyp: Float
Zugriff: read/write
KORREKTUR 7205
MODUS
MODBUS Register: s. Hinweis
Datentyp: Integer
Zugriff: read/write
Gerätefunktionen Proline Promass 83 MODBUS RS485
Funktionsbeschreibung
In dieser Funktion kann eine positive oder negative Korrekturmenge festgelegt
werden. Die Korrekturmenge gleicht eine anlagenbedingte, konstante Fehl-
menge aus. Diese kann z.B. durch das Nachlaufen einer Pumpe oder durch die
Schließzeit eines Ventils verursacht werden. Die Korrekturmenge wird vom
Anlagenbediener ermittelt. Bei einer Überfüllung muss eine negative, bei einer
Unterfüllung eine positive Korrekturmenge vorgegeben werden.
!
Hinweis!
Die Korrekturmenge wirkt nur auf die Füllmenge, nicht aber auf die Korrektur des
Nachlaufs.
Eingabe: +/–10% der Füllmenge
Werkeinstellung: 0 [Einheit]
!
Hinweis!
• Falls der Eingabebereich für die Korrekturmenge nicht ausreicht, muss
gegebenenfalls die Füllmenge angepasst werden.
• Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN
übernommen (siehe Seite 15).
!
Hinweis für MODBUS!
Das MOBBUS Register ist abhängig von der Auswahl in der Funktion
FÜLLAUSWAHL (7200):
• BATCH # 1 = MODBUS Register 6344
• BATCH # 2 = MODBUS Register 6346
• BATCH # 3 = MODBUS Register 6348
• BATCH # 4 = MODBUS Register 6350
• BATCH # 5 = MODBUS Register 6352
• BATCH # 6 = MODBUS Register 6354
In dieser Funktion kann festgelegt werden, ob die Nachlaufmenge oder eine fixe
Korrekturmenge bei der nächsten Abfüllung berücksichtigt werden soll.
Auswahl:
0 = AUS
1 = MODE 1
2 = MODE 2
Werkeinstellung: AUS
!
Hinweis!
Wird in dieser Funktion die Auswahl MODE 1 oder MODE 2 getroffen, muss die
Druckstossunterdrückung ausgeschaltet sein (siehe Funktion DRUCKSTOSS-
UNTERDRÜCKUNG auf Seite 109).
!
Hinweis für MODBUS!
Das MOBBUS Register ist abhängig von der Auswahl in der Funktion
FÜLLAUSWAHL (7200):
• BATCH # 1 = MODBUS Register 6356
• BATCH # 2 = MODBUS Register 6357
• BATCH # 3 = MODBUS Register 6358
• BATCH # 4 = MODBUS Register 6359
• BATCH # 5 = MODBUS Register 6360
• BATCH # 6 = MODBUS Register 6361
Weiterführende Erläuterungen und Informationen
Bei Abfüllungen mit den optionalen Softwarepaket ABFÜLLEN können über
verschiedene Funktionen prozessbedingte variable Nachlauf- bzw. Fehlmengen
erfasst und rechnerisch ausgeglichen werden. Dies gewährleistet eine hohe
Genauigkeit über den gesamten Abfüllbereich.
• Verhalten bei der Auswahl AUS:
Die Abfüllung endet sobald in der Funktion FÜLLMENGE (7203) vorgegebene
Menge erreicht wurde. Ein eventuelles Nachlaufen des Messstoffs wird weder
erfasst, noch bei der nächsten Abfüllung berücksichtigt. Dadurch ist, bei
prozessbedingtem Nachlauf des Messstoffs, die effektiv abgefüllte Menge in
der Regel größer als die vorgegebene Füllmenge.
(Fortsetzung auf der nächsten Seite)
Endress+Hauser
