Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser

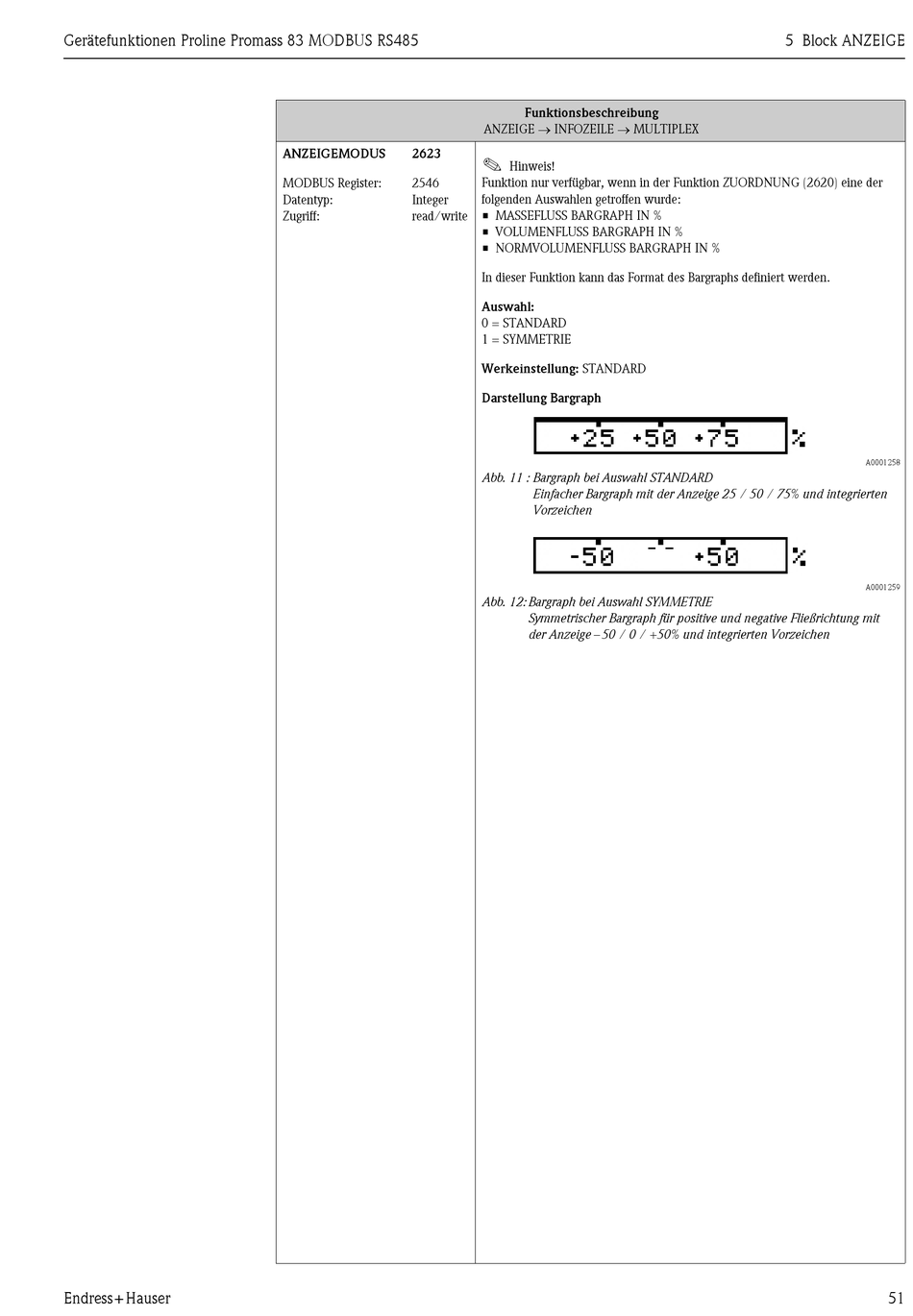

ANZEIGEMODUS 2623
MODBUS Register: 2546
Datentyp: Integer
Zugriff: read/write
Funktionsbeschreibung
ANZEIGE → INFOZEILE → MULTIPLEX
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion ZUORDNUNG (2620) eine der
folgenden Auswahlen getroffen wurde:
• MASSEFLUSS BARGRAPH IN %
• VOLUMENFLUSS BARGRAPH IN %
• NORMVOLUMENFLUSS BARGRAPH IN %
In dieser Funktion kann das Format des Bargraphs definiert werden.
Auswahl:
0 = STANDARD
1 = SYMMETRIE
Werkeinstellung: STANDARD
Darstellung Bargraph
Abb. 11 : Bargraph bei Auswahl STANDARD
Einfacher Bargraph mit der Anzeige 25 / 50 / 75% und integrierten
Vorzeichen
Abb. 12: Bargraph bei Auswahl SYMMETRIE
Symmetrischer Bargraph für positive und negative Fließrichtung mit
der Anzeige −50 / 0 / +50% und integrierten Vorzeichen
5 Block ANZEIGE
A0001258
A0001259
