7 Block AUSGÄNGE
70
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (FREQUENZ)
WERT-f MAX 4205
MODBUS Register: 3209
Datentyp: Float
Zugriff: read/write
Gerätefunktionen Proline Promass 83 MODBUS RS485
Funktionsbeschreibung
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Auswahl
FREQUENZ getroffen wurde.
In dieser Funktion wird der ENDFREQUENZ (4203) ein Wert zugeordnet.
Der Wert darf größer oder kleiner sein als der dem WERT-f min zugeordnete
Wert. Je nach zugeordneter Messgröße (z.B. Massefluss) sind positive und
negative Werte zulässig. Durch die Festlegung von WERT-f min und WERT-f max
bestimmen Sie die gewünschte Messspanne.
Eingabe: 5-stellige Gleitkommazahl
Werkeinstellung: nennweitenabhängig [kg/h] oder 2 [kg/l] oder 200 [°C]
!
Hinweis!
Eine Eingabe von WERT-f min und WERT-f max mit unterschiedlichen
Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4206)
die Auswahl SYMMETRIE getroffen wurde. In diesem Fall erscheint die Meldung
"EINGABEBEREICH ÜBERSCHRITTEN"
A
125
100
1
0

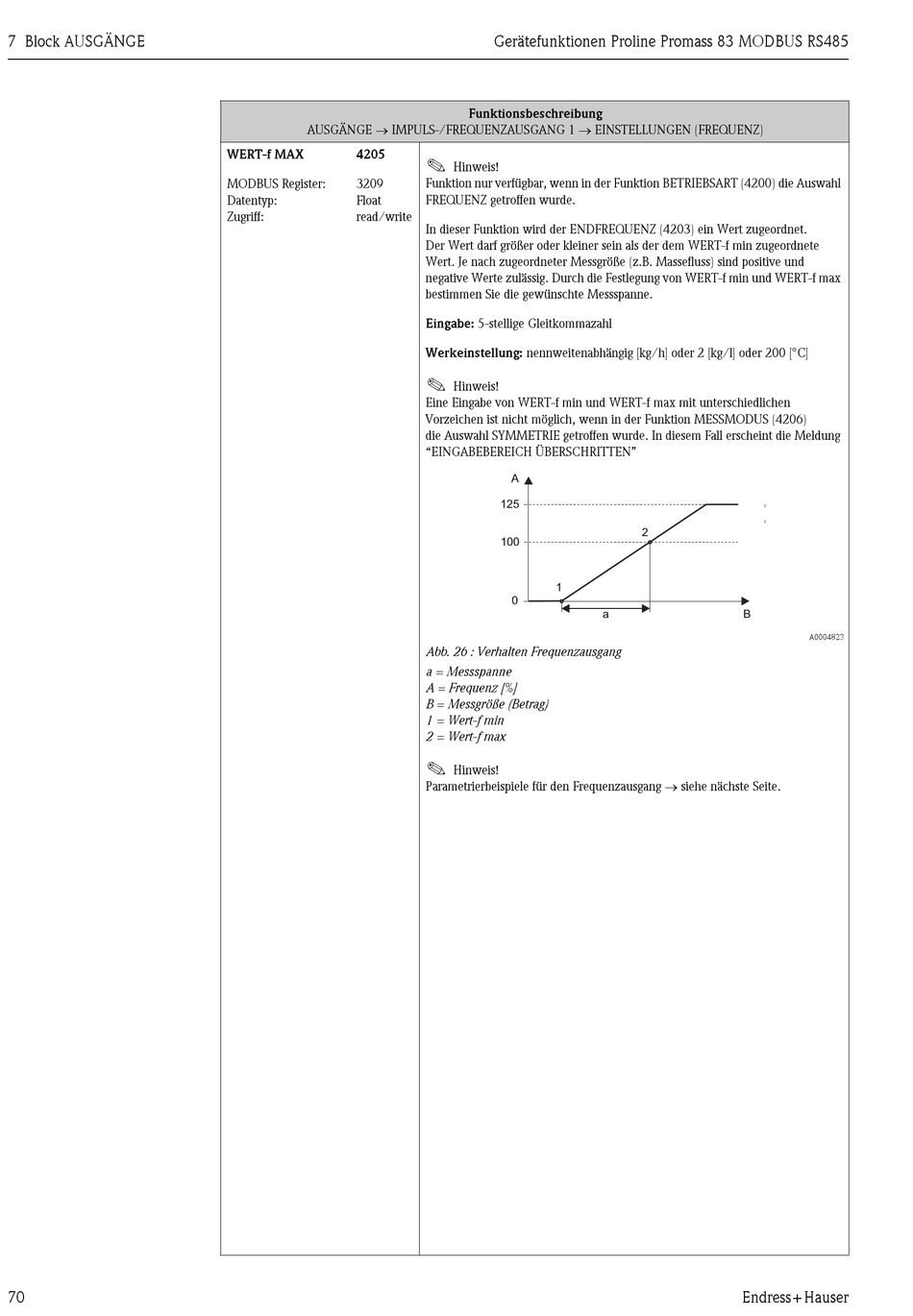

Abb. 26 : Verhalten Frequenzausgang
a = Messspanne
A = Frequenz [%]
B = Messgröße (Betrag)
1 = Wert-f min
2 = Wert-f max
!
Hinweis!
Parametrierbeispiele für den Frequenzausgang → siehe nächste Seite.
➀
➁
2
B
a
