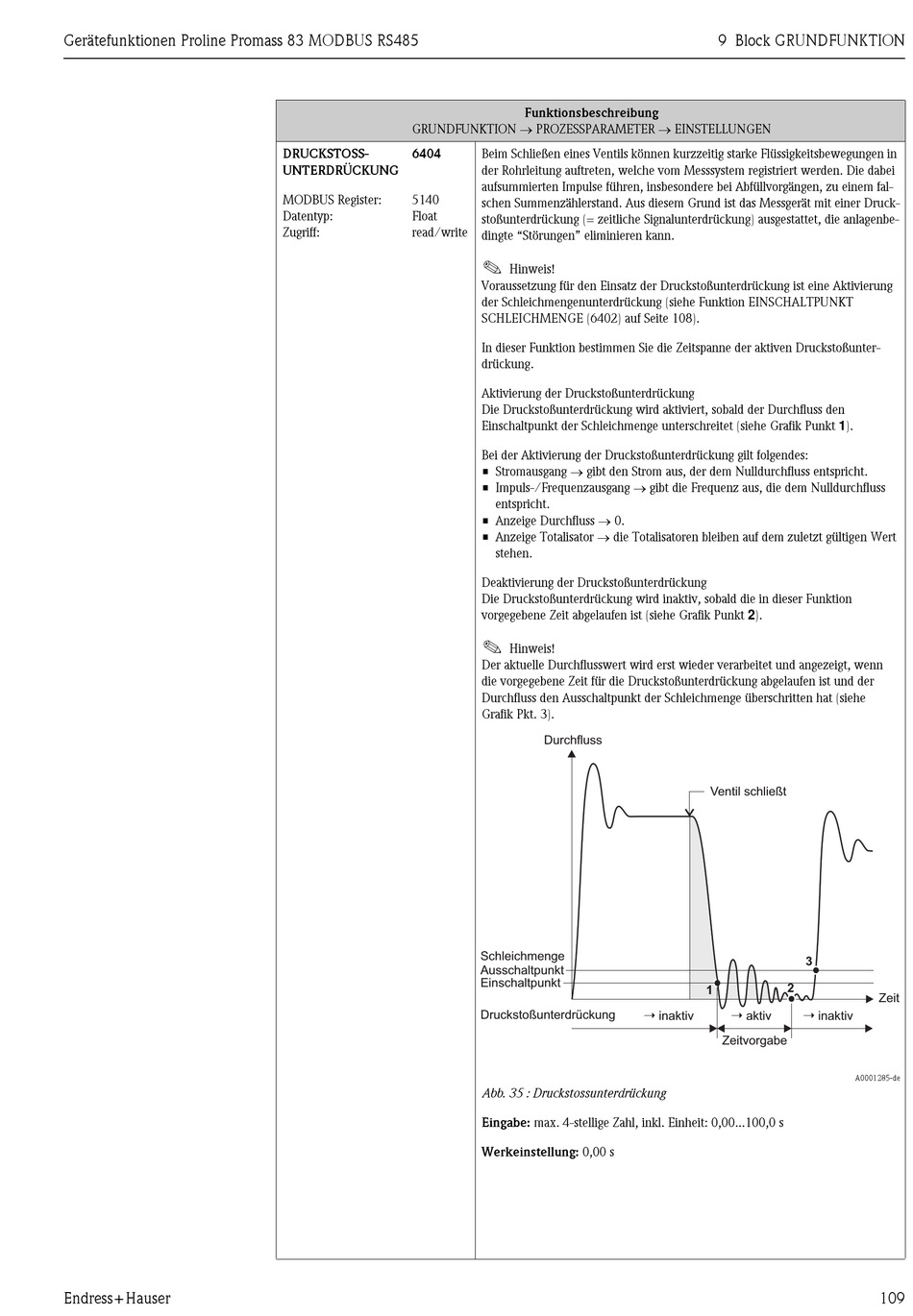

Endress+Hauser Proline Promass 83 MODBUS RS485 Beschreibung Seite 109

Gerätefunktionen Proline Promass 83 MODBUS RS485
Endress+Hauser
GRUNDFUNKTION → PROZESSPARAMETER → EINSTELLUNGEN
DRUCKSTOSS- 6404
UNTERDRÜCKUNG
MODBUS Register: 5140
Datentyp: Float
Zugriff: read/write
Funktionsbeschreibung
Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegungen in
der Rohrleitung auftreten, welche vom Messsystem registriert werden. Die dabei
aufsummierten Impulse führen, insbesondere bei Abfüllvorgängen, zu einem fal-
schen Summenzählerstand. Aus diesem Grund ist das Messgerät mit einer Druck-
stoßunterdrückung (= zeitliche Signalunterdrückung) ausgestattet, die anlagenbe-
dingte "Störungen" eliminieren kann.
!
Hinweis!
Voraussetzung für den Einsatz der Druckstoßunterdrückung ist eine Aktivierung
der Schleichmengenunterdrückung (siehe Funktion EINSCHALTPUNKT
SCHLEICHMENGE (6402) auf Seite 108).
In dieser Funktion bestimmen Sie die Zeitspanne der aktiven Druckstoßunter-
drückung.
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der Durchfluss den
Einschaltpunkt der Schleichmenge unterschreitet (siehe Grafik Punkt 1).
Bei der Aktivierung der Druckstoßunterdrückung gilt folgendes:
• Stromausgang → gibt den Strom aus, der dem Nulldurchfluss entspricht.
• Impuls-/Frequenzausgang → gibt die Frequenz aus, die dem Nulldurchfluss
entspricht.
• Anzeige Durchfluss → 0.
• Anzeige Totalisator → die Totalisatoren bleiben auf dem zuletzt gültigen Wert
stehen.
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in dieser Funktion
vorgegebene Zeit abgelaufen ist (siehe Grafik Punkt 2).
!
Hinweis!
Der aktuelle Durchflusswert wird erst wieder verarbeitet und angezeigt, wenn
die vorgegebene Zeit für die Druckstoßunterdrückung abgelaufen ist und der
Durchfluss den Ausschaltpunkt der Schleichmenge überschritten hat (siehe
Grafik Pkt. 3).
Durchfluss
Schleichmenge
Ausschaltpunkt
Einschaltpunkt
➝ inaktiv
Druckstoßunterdrückung
Abb. 35 : Druckstossunterdrückung
Eingabe: max. 4-stellige Zahl, inkl. Einheit: 0,00...100,0 s
Werkeinstellung: 0,00 s
9 Block GRUNDFUNKTION
Ventil schließt
3
2
1
➝ aktiv ➝ inaktiv
Zeitvorgabe
A0001285-de
Zeit
