transversal jusque sur le côté opposé, puis branché au
connecteur de la plaque de tête du côté opposé.
• Le câble de potentiomètre à 3 conducteurs (avec 2
connecteurs) est également posé dans le tube montant
et le tube transversal jusque sur le côté opposé, puis
branché au connecteur de la plaque de tête du côté
opposé.
• Le câble d'alimentation à 5 conducteurs (avec un
connecteur) sert à établir l'alimentation électrique de la
plaque de tête côté opérateur.
• Insérer avec précaution par le haut les tôles de recouvre-
ment dans les tubes montants.

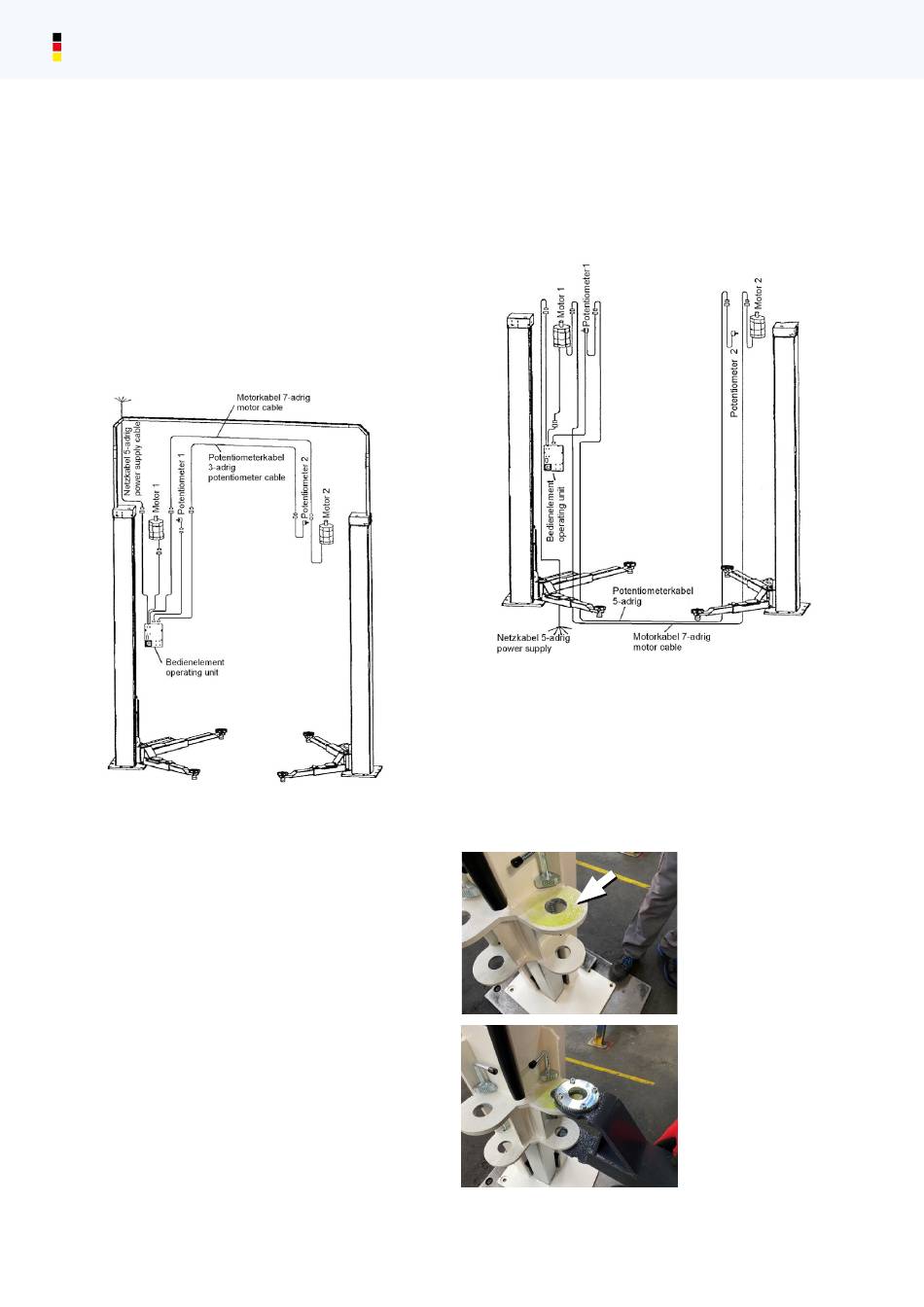

Figure 23 : Pose des câbles en utilisant le tube montant et transversal
B) Sans utilisation du tube montant et trans-
versal
• Il est possible de poser le câble d'alimentation et les
câbles électriques dans le sol. Il est possible de renon-
cer au tube montant et transversal (pont de câbles) entre
les deux colonnes.
Réaliser des fondations selon le plan 6348_INTEGRA-
TION (chapitre 3.4). L'orifice pour les câbles se trouve
respectivement dans la plaque de base
• Les câbles sont posés dans la gaine intégrée aux co-
lonnes.
• Lors du montage de la plateforme de levage, il convient
de veiller à ce que les câbles ne soient pas endomma-
gés lors de l'installation des colonnes.
• Avant le montage des colonnes, passer les câbles dans
la gaine vide posée dans les fondations. Déplacer en-
suite les colonnes sur l'emplacement de montage. Pas-
ser les câbles par l'orifice dans la plaque de base et
les tirer à travers la colonne jusqu'à la tête de colonne.
Redresser les colonnes avec précaution afin de ne pas
plier ou coincer les câbles.
172
• Brancher les câbles conformément au dessin (Fig. 24).
• Lors du branchement des connecteurs enfichables sur la
plaque de tête, il convient de veiller à ce que les câbles
ne touchent pas les éléments en rotation.
• Veiller notamment au bon contact des connecteurs en-
fichables.
Figure 24 : Pose des câbles sans utilisation du tube montant et trans-
versal
8.3 Montage du bras porteur
8.3.1 Montage et graissage des bras por-
teurs
La procédure pour le montage des bras de support est la
suivante :
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V4.6_DE-EN-FR-ES-IT
Graisser le support
du bras porteur avec
une graisse polyva-
lente sans acide
Positionner le bras
porteur
