Controllo Del Tubo Dell'alberino - Nussbaum SMART LIFT 2.30 Originalbetriebsanleitung

Un controllo dell'impostazione deve essere
!
effettuato durante il montaggio.
• Se viene effettuata una riparazione o una manutenzio-
ne sull'elemento di comando, bisogna prima scollega-
re l'alimentazione di rete. (ad es. staccare la spina di
rete)

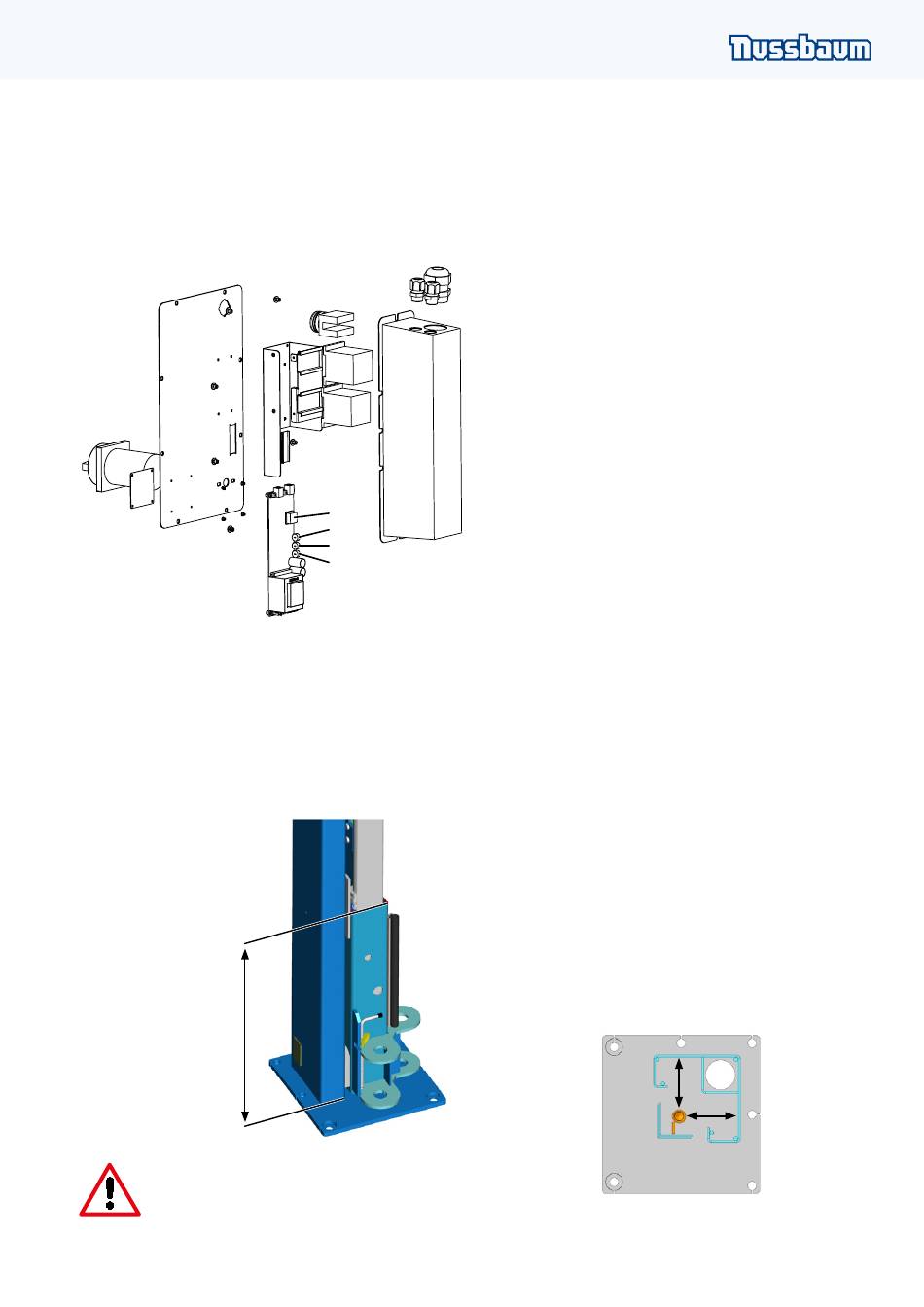

Immagine 8: Versione con arresto CE
1 Indicatore segnale di avvertenza
2 R3 arresto CE
3 R1 arresto superiore
4 R2 arresto inferiore
L'altezza massima dallo spigolo superiore della piastra di
base allo spigolo superiore della slitta di sollevamento in
caso di variazione dello "Spegnimento inferiore" tramite i
potenziometri non deve superare 695 mm.
L'altezza massima
dallo spigolo supe-
riore della piastra
di base allo spigolo
superiore della
slitta di sollevamento
non deve superare
695 mm
Se vengono effettuate impostazio-
ni scorrette sul potenziometro, ciò
può causare malfunzionamenti del
ponte sollevatore, persino pericoli
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V4.6_DE-EN-FR-ES-IT
• Allentare l'unità di comando sul montante di comando.
• Se il potenziometro 3 (per l'arresto superiore) viene
ruotato in senso antiorario, viene allungato il punto di
arresto in alto e il ponte sollevatore si arresta successi-
vamente durante il processo di sollevamento.
• Se il potenziometro 3 (per l'arresto superiore) viene ruo-
tato in senso orario, viene allungato il punto di arresto
in basso e il ponte sollevatore si arresta anticipatamen-
te durante il processo di sollevamento.
• Se il potenziometro 4 (per l'arresto inferiore) viene
ruotato in senso antiorario, viene allungato il punto di
arresto in alto e il ponte sollevatore si arresta successi-
vamente durante il processo di abbassamento.
• Se il potenziometro 4 (per l'arresto inferiore) viene ruo-
tato in senso orario, viene allungato il punto di arresto
1
in basso e il ponte sollevatore si arresta anticipatamen-
2
te durante il processo di abbassamento.
3
4
i

6.6 Controllo del tubo dell'alberino

Un trasporto improprio (ad esempio durante le operazio-
ni di carico e scarico della piattaforma di sollevamen-
to) o la deformazione della piastra di base in relazione
all'inserimento di piastre distanziali al di sotto durante la
tassellatura possono causare la modifica della posizione
del tubo dell'alberino.
Dopo il montaggio, verificare la corretta posizione del
tubo dell'alberino.
a) Misurazione della distanza dalla colonna
La distanza tra il tubo del alberino e l'interno della colon-
na deve essere identica su entrambi i lati. (Immagine 1,
dimensione x). La differenza non deve superare i 2 mm.
per la vita e l'incolumità delle per-
sone causando danni permanenti
al dispositivo di sollevamento e al
veicolo su di esso.
Durante i lavori successivi bisogna assolutamente
prestare attenzione a evitare una collisione col ponte
sollevatore. I potenziometri per "l'arresto superiore
o inferiore" possono essere regolati in maniera pre-
cisa, ossia i potenziometri possono essere regolati
solo sempre leggermente e poi si aziona il ponte
sollevatore. Ripetere il processo fino a quando viene
raggiunta la posizione finale delle slitte di solleva-
mento.
x
x
Immagine 1
