Nussbaum SMART LIFT 2.30 Originalbetriebsanleitung Seite 171

la situation de montage, l'architecte chargé de la planifi-
cation ou un staticien doit être spécifiée individuellement
pour chaque cas. Les fondations installées à l'extérieur
doivent résister au gel.
L'exploitant de la plateforme de levage est seul respon-
sable pour le lieu d'implantation.
Si la plateforme de levage est montée sur un sol en béton
existant, la qualité et l'épaisseur du béton devront être
contrôlées préalablement. En cas de doute, procéder à un
carottage et utiliser des chevilles. Serrer ensuite la cheville
au couple prescrit par le fabricant.
Si le contrôle fait apparaître des détériorations (fissures
fines, fêlures ou similaires) dans la zone d'influence (Ø
200 mm) de la cheville, ou si le couple prescrit ne peut
pas être appliqué, le lieu d'implantation n'est pas adapté.

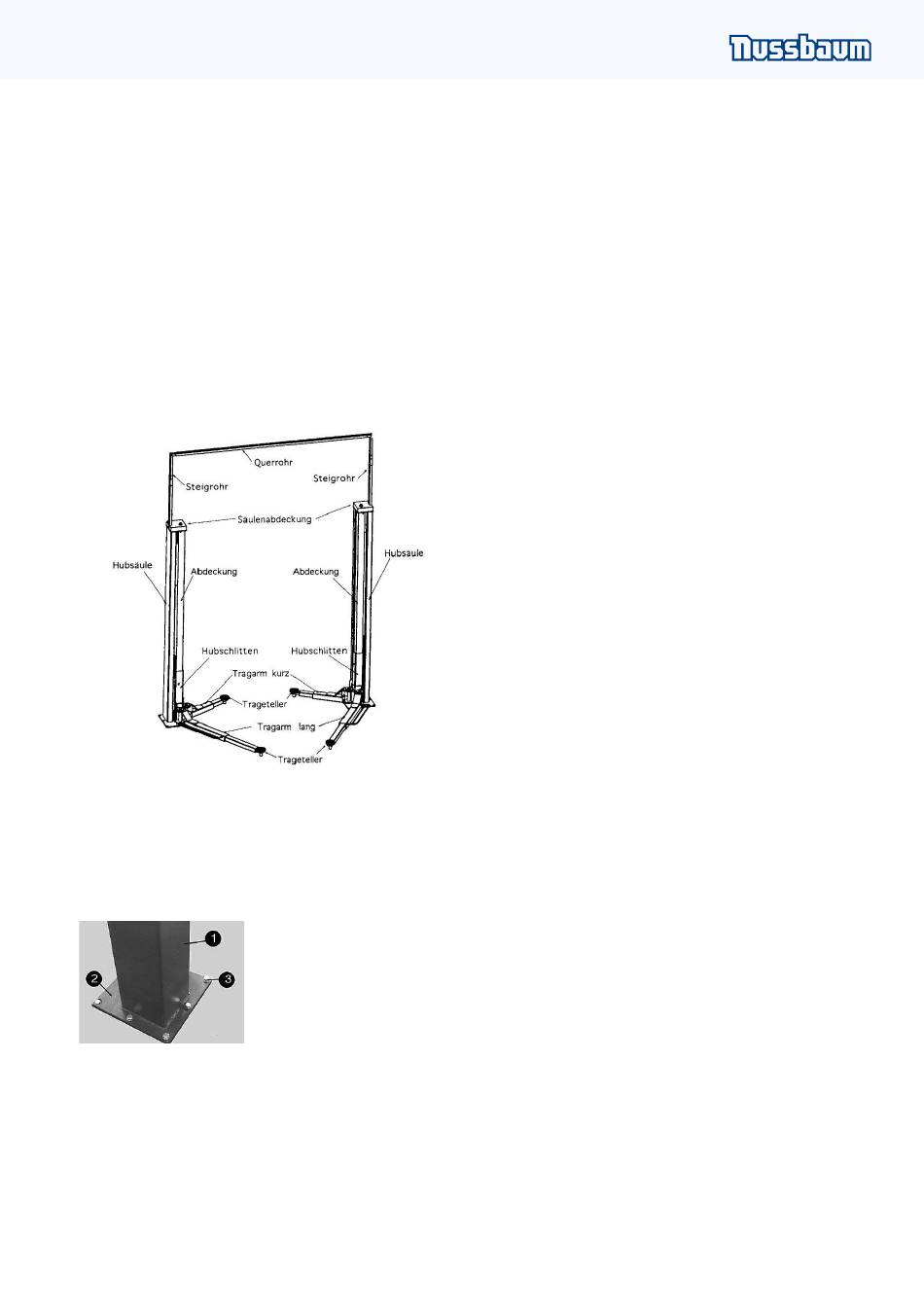

Figure 21 : Montage Synoptique avec tube montant et transversal
Réaliser des fondations selon les directives de la fiche
« Plan des fondations ». Veiller également à une surface
d'implantation plane pour la plateforme de levage, afin
d'assurer une contact continu entre la plateforme de le-
vage et le sol en béton.
• Pour obtenir une protection améliorée contre l'humidité
provenant du sol d'atelier, il convient de placer un film
PE fin entre le sol de l'atelier et la plaque de base de la
colonne avant de procéder au chevillage. De plus, la
fente entre la plaque de base et le sol de l'atelier doit
être comblée de silicone après le chevillage.
• Réaliser les trous pour la fixation des chevilles à travers
les perçages dans la plaque de base.
• Nettoyer les trous de perçage en les soufflant à l'air
OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V4.6_DE-EN-FR-ES-IT
Figure 22 : Chevillage
1 : Colonne
2 : Plaque de base
3 : Chevilles de sécurité
comprimé. Introduire les chevilles de sécurité dans les
perçages.
• Le fabricant recommande par ex. des chevilles de sécu-
rité Liebig, Fischer ou Hilti ou des chevilles équivalentes
d'autres fabricants, avec homologation, en tenant
compte de leurs dispositions.
• Avant le chevillage de la plateforme de levage, il
convient de vérifier si le béton de qualité C20/25 at-
teint le bord supérieur du plancher fini. Dans ce cas,
la longueur des chevilles doit être relevée dans la fiche
technique « Choix de la longueur de chevilles sans
revêtement de sol » (en annexe). Si le béton porteur
est doté d'un revêtement de sol (carrelage, chape de
finition), il convient de déterminer d'abord l'épaisseur
de ce revêtement. Ce n'est qu'ensuite que la longueur
des chevilles doit être relevée dans la fiche technique
« Choix de la longueur de chevilles sans revêtement de
sol » (en annexe).
• Alignement de la plateforme de levage ou des colonnes
de levage à l'aide d'un niveau à bulle.
• Les plaques de base doivent être calée le cas échéant
avec des cales adaptées (bandes de tôle fines), afin
d'assurer un montage parfaitement vertical de la co-
lonne ainsi que le contact de la plaque de base avec le
sol. Ces cales doivent être positionnées sur une surface
large sous la plaque de base.
• Le cas échéant, combler la cavité sous la plaque de
base avec une masse de compensation.
• Resserrer les chevilles à l'aide d'une clé dynamomé-
trique.
Chaque cheville doit pouvoir être serrée au
!
couple de serrage prescrit par le fabricant.
A un couple de serrage moins élevé, l'ex-
ploitation sûre de la plateforme de levage
ne peut pas être assuré.
• Lorsque la cheville est serrée au couple de serrage pres-
crit, la rondelle bombée est posée à plat sur la plaque
de base. Un assemblage chevillé fiable est ainsi assuré.
8.2.1 Montage électrique et branchement
de l'alimentation électrique
A) en utilisant le tube montant et transversal
• Détacher et/ou retirer les caches supérieurs des co-
lonnes.
• Passer le câble comme indiqué dans le croquis (Fig. 23)
dans le tube montant et transversal de la plateforme de
levage et raccorder les connecteurs correspondants :
• Veiller notamment au bon contact des connecteurs en-
fichables.
• Lors du branchement des connecteurs enfichables sur la
plaque de tête, il convient de veiller à ce que les câbles
ne touchent pas les éléments en rotation.
• Le câble de commande du moteur à 7 conducteurs
(avec 2 connecteurs) est branché sur la plaque de tête
du côté opérateur, posé dans le tube montant et le tube
171
