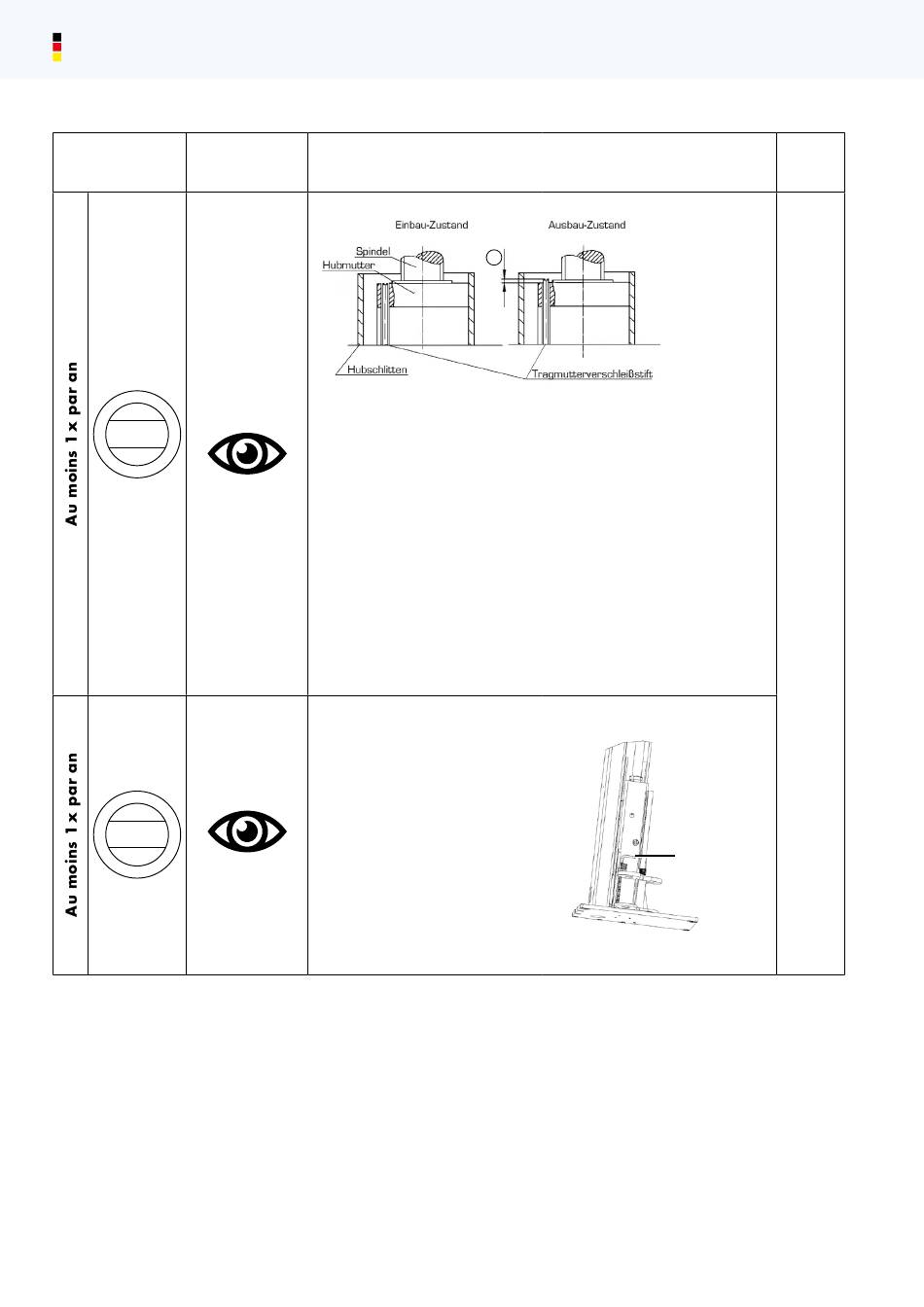

Plan de maintenance
Mesure d'usure visuelle :
Le blocage de la baguette de retenue « Safety Kit »
!
doit être monté, voir le chapitre 9.1
Pour le contrôle de l'écrou porteur, le carter doit être retiré de la
broche de levage. La plaque porteuse est dotée d'une broche de
mesure d'usure intégrée pour l'écrou porteur Celle-ci doit effleurer à
la surface de la plaque porteuse (en haut dans le chariot de levage),
(voir figure ci-dessus).
concernant a) : Modification du contrôle spécifique au fabricant
1. Pour les plateformes de levage de moins de 15 ans, une cote
d'usure de 2 mm s'applique
2. Pour les plateformes de levage de plus de 15 ans, une cote d'usure
de 1 mm s'applique
Contrôler la position du crochet de
retenue.
Abaisser entièrement la plateforme
de levage. Desserrer la tôle de car-
ter et l'extraire par le haut. L'orifice
dans le chariot de levage permet
alors de contrôler la position du cro-
chet de retenue. Il doit s'aligner sur
la crémaillère.
Sur les plateformes à partir du numé-
ro de série : 379231, le cran peut
aussi être contrôlé via l'orifice dans
le chariot de levage.
a
