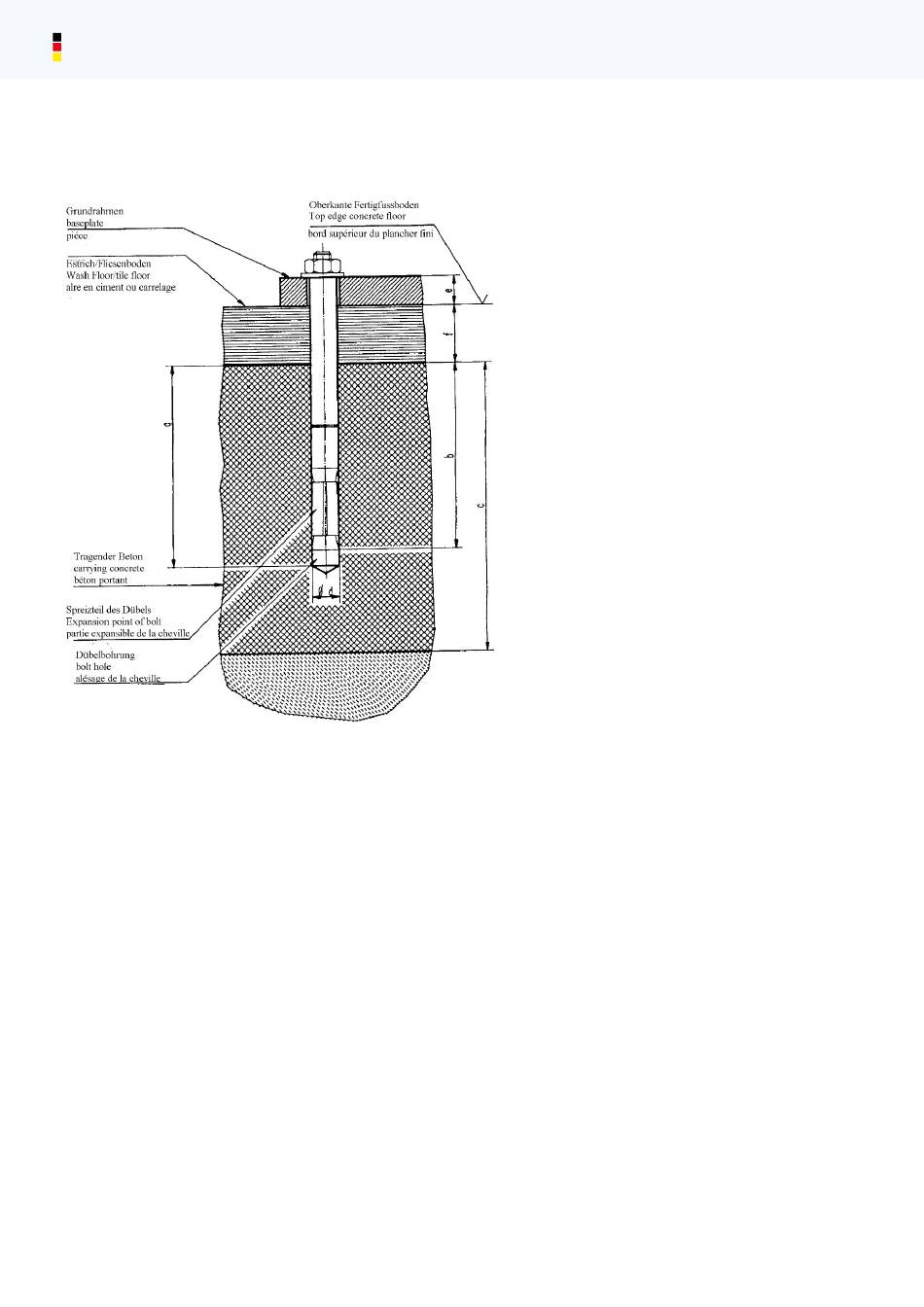

8.6.4 Sélection des chevilles Liebig avec revêtement de sol (chape, carrelage)
Diamètre des trous 26 mm dans la plaque de base
Chevilles Liebig
Type de cheville
Profondeur de perçage (mm) a
Profondeur d'ancrage min. (mm)
Epaisseur du béton (mm)
Diamètre de perçage (mm) d
Epaisseur de la pièce (mm) e + f
Qualité du béton
Nombre de chevilles (pces)
Couple de serrage des chevilles 115 Nm
(*) Epaisseur min. du béton pour l'utilisation des chevilles indiquées ci-dessus, dans le cas contraire, les indications
dans les plans de fondations s'appliquent.
Des chevilles équivalentes de fabricants de chevilles renommés peuvent être utilisées, à condition de respecter les
consignes des fabricants respectifs.
(1) Déclaration : Armature normale
Il s'agit d'une armature normale lorsque l'entraxe des barres d'armature dans la zone des chevilles pour un diamètre
de barres de ≥ 10 mm = 150 mm ou pour un diamètre de barres ≤ 10 mm = 100 mm.
178
BM16-25/100/65
125
b
c
min. 200*
25
40 – 65
Min. C20/25 armature normale
en fonction du type de plateforme de levage
BM16-25/100/100
125
100
min. 200*
25
65 – 100
1
115 Nm
