8.6 Selección del Taco

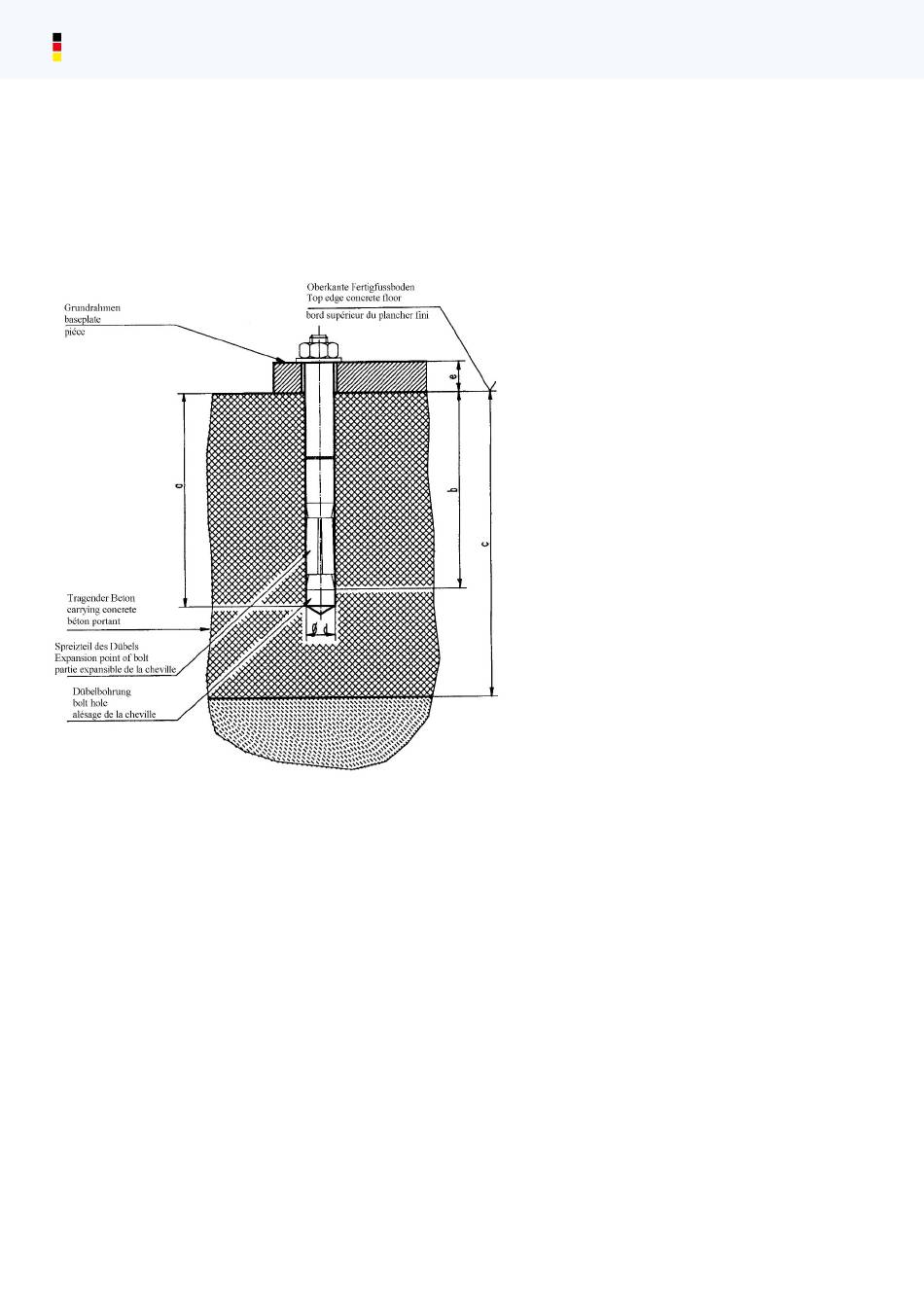

8.6.1 Selección del Taco Liebig sin revestimiento de suelo (solado, baldosas)
(Válido 2.30 SL, 2.35 SL, 2.40 SL)
Diámetro del agujero 22 mm en la placa base
Taco Liebig
Tipo de taco
Profundidad del agujero (mm)
Profundidad mín. del anclaje (mm)
Espesor del hormigón (mm) c
Diámetro del agujero (mm) d
Espesor del componente (mm) e
Calidad de hormigón
Cantidad de tacos (uds.)
Par de apriete del taco
(*) Mín. espesor del hormigón al utilizar el taco antes mencionado, de lo contrario rigen las especificaciones en los
planos de cimentación.
Pueden utilizarse tacos equivalentes de otros fabricantes conocidos, teniendo en cuenta las disposiciones.
(1) Explicación: armadura normal
Una armadura es normal si la distancia entre los centros de las barras de la armadura en la zona del taco para un
diámetro de barra ≥ 10 mm = 150 mm o para un diámetro de barra ≤ 10 mm = 100 mm.
230
BM12-20/80/40
a 100
b 80
min. 160*
20
0 – 40
Mín.C20/25 armadura normal
Depende del modelo de plataforma elevadora
70 Nm
1
